声、光控自充电LED节能灯的设计
一、选题简介、意义
在能源危机,全球生态环境日益恶劣的情况下,节约和合理利用有效资源的形式势不可挡。这一切形式的转变改变了人们的生活观和价值观。中国的能源危机日益凸显,能源紧张问题制约经济的快速发展。中国作为人口大国,势必是耗电量大户,因此,要想缓解国家用电紧张以及降低能耗,就要推广绿色光源的使用。目前城市乡村道路将越开越多、越开越宽,需要大量各种节能灯具相配套,随着我国城市化进程的加快,绿色、高效、节能,长寿命的LED 路灯逐渐走入人们的视野。LED作为一种绿色光源,体现我们新型社会环保理念,是随着社会潮流趋势发展而来。
二、课题综述(课题研究,主要研究的内容,要解决的问题,预期目标,研究步骤、方法及措施等)
课题研究:声、光控自充电LED节能灯的设计
主要研究的内容:

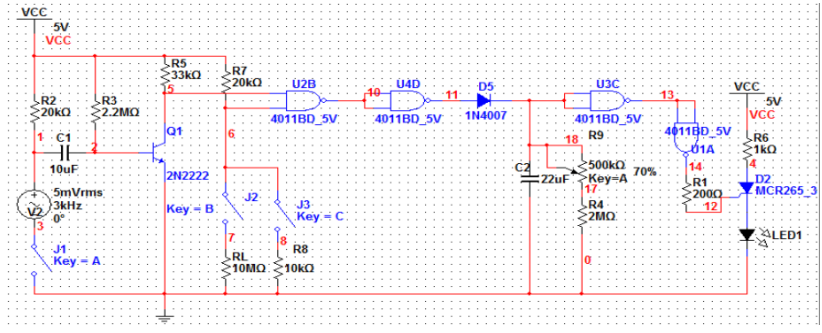

通过模拟电子技术的学习, 设计一个声光控路灯延时开关, 该电路能由
声光两种信号控制灯的亮与灭, 起到节约用电的作用。 它主要由感光电路、
声控电路、 信号放大电路、 延时电路、 开关(可控硅) 等组成。 能够通过调
节电阻和电容的大小来改变灯亮的时间长短。声控是通过柱极体话筒采集声
音, 并产生脉冲信号。 结合光敏电阻的随着外部环境的阻值改变的特性, 给
出光控灯的设计方案
解决的问题:
(1)LED楼道照明灯经蓄电池接220V的交流电使用,白天不亮,夜晚受声音控制发光,发光时间约为10S。
(2)LED照明采用由4组并联、每组串联3个高亮度的发白光的二极管组成。并只能使用晶闸管作开关。
(3)蓄电池标称电压为10V。
(4)指示灯说明
①用绿色发光二极管表示充电电源输出指示;
②用红色发光二极管亮表示电池充电;
③当电池电压高于12V时,蓝色发光二极管亮。
(5)要有防过充电,过放电保护电路。蓄电池电压UO正常为10V,为了延长充电电池的寿命,当电压低于8.5V时,停止对外供电并转为充电;当电池电压高于12V时,停止充电转为供电
预期目标:白天,蓄电池充电(红色发光二极管亮),当蓄电池电压高于12V时,自动切断充电,红色发光二极管亮熄灭, 并转至给LED照明灯及其控制电路供电状态,此时蓝色发光二极管亮。
晚上,蓄电池给LED灯及其控制电路供电(蓝色发光二极管亮),当楼道有声音(如击掌)时,LED)照明灯亮,灯亮约为10S,过后若楼道无声音,LED照明灯自动熄灭。
如果蓄电池电压低于8.5V,控制电路将会自动切断供电饼接通充电电路进行充电(红色发光二极管亮表示)
方法及措施:通过网上查找一些相关的资料,具体分析与课题之间的关系,进一步的加深研究认识
三:设计(论文)体系、结构(大纲)
一.研究的背景与意义
二.LED的发展历史
三.LED灯的优点
四.LED的发光原理和特性
五.LED的主要参数
六.总体方案
七.结果和结论
八.总结
九.参考文献
毕业设计进度安排:
1-2周,收集资料,文献检索.根据毕业设计开题,并写出开题报告
3-5周 对设计任务进行分析,确定设计方案,并对方案进行可行性论证
6-10周 根据设计方案,利用相关软件进行实际设计
11-13周,对设计结果进行综合测试
14-15周,撰写毕业论文
16周 准备毕业答辩
