电能收集充电器
摘要：本系统以AT89S52单片机为核心，使用大功率开关电源，利用ＰＷＭ脉宽调制产生可用软件控制的充电电源，以适应不同阶段的充电电流的要求。利用温度传感器对电池温度进行监测，并通过Ａ/Ｄ转换和实时采集电池的电压、电流，对充电过程进行智能控制。
关键词：回收电能；蓄电池；ADC0809；AT89S52；充电器
本设计主要是实现在低压和小电流的情况下可以实现对电能的高效收集。通常传统的直接向蓄电池充电的控制器因电压达不到蓄电池充电电压而难以向蓄电池实现充电，或者达到充电电压但电流过小而损失太大达不到充进蓄电池的目的。为此我们有必要设计一种能够将低压和小电流集中起来向蓄电池供电的解决方案。从而达到节约回收电能的目的，珍惜了宝贵的电能资源。
充电器及测试原理示意图如图1。该充电器的核心为直流电源变换器，它从一直流电源中吸收电能，以尽可能大的电流充入一个可充电池。直流电源的输出功率有限，其电动势Es在一定范围内缓慢变化，当Es为不同值时，直流电源变换器的电路结构，参数可以不同。监测和控制电路由直流电源变换器供电。由于Es的变化极慢，监测和控制电路应该采用间歇工作方式，以降低其能耗。
毕业设计说明书目录
1 引言………………………………………………………………………………………1
2 方案论证…………………………………………………………………………………2
2.1方案一 ……………………………………………………………………………2
2.2方案二 ……………………………………………………………………………2
2.3方案比较 …………………………………………………………………………2
3 主要芯片简介 ……………………………………………………………………………3
3.1 UC3842介绍………………………………………………………………………3
3.1.1 UC3842内部结构及其引脚功能………………………………………………3
3.2 AT89S52介绍 ……………………………………………………………………4
3.2.1 AT89S52结构及其引脚功能 …………………………………………………5
3.3 ADC0809介绍 ……………………………………………………………………7
3.3.1 ADC0809引脚结构………………………………………………………………7
4 各电路设计和论证………………………………………………………………………8
4.1 系统总体框图设计………………………………………………………………8
4.2 电源电路设计和论证……………………………………………………………9
4.3延时与报警电路…………………………………………………………………11
4.4温度传感电路……………………………………………………………………13

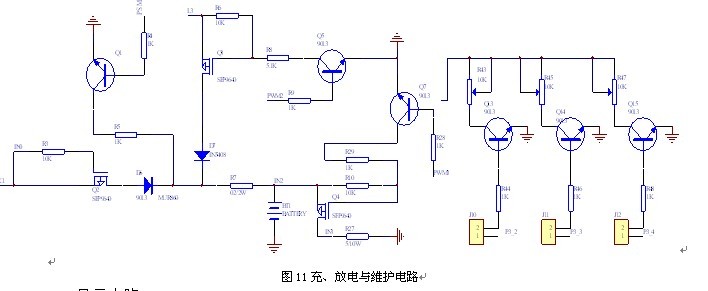

4.5充、放电与维护电路……………………………………………………………13
4.6显示电路…………………………………………………………………………13
4.7数据采样与转换电路……………………………………………………………14
4.8上位机通信模块…………………………………………………………………14
5 软件设计 ………………………………………………………………………………15
5．1系统程序流程图 ………………………………………………………………15
5．2系统程序 ……………………………………………………………………16
6 软硬件系统的调试 …………………………………………………………………23
7 附录 ……………………………………………………………………………………23
8 参考文献 ………………………………………………………………………………24
参考文献
[1] 林春方，杨建平.模拟电子技术.北京：高等教育出版社.
[2] 沈任元，吴勇.数字电子技术基础.北京：机械工业出版社.
[3] 沈任元，吴勇.常用电子元器件简明手册.北京：机械工业出版社
[4] 缪晓中.电子ＣＡＤ.北京：化学工业出版社
[5] 胡翔骏.电路基础.北京：高等教育出版社
[6] 朱一纶.电子技术专业英语.北京：电子工业出版社
[7] 龚运新，单片机C语言开发技术北京：清华大学出版社.2206.10
