AVR单片机TINY13V镍氢电池充电资料 V1.10
一:特点
★1 快速充电和涓流充电功能
★2 低压预充
★3 电池加载和卸载检测
★4 电池坏检测
★5 0△V 监测
★6 -△V 监测
★7 假-△V 识别
★8 定时保护
★9 修复电池时绿色LED 指示,间隔短暂红色LED
★10 未接电池双色LED 熄灭
★11 正常充电红色LED 指示
★12 充饱涓流绿色LED 指示
★13 坏电池红色LED 闪
★14 短路过流保护
二:简介

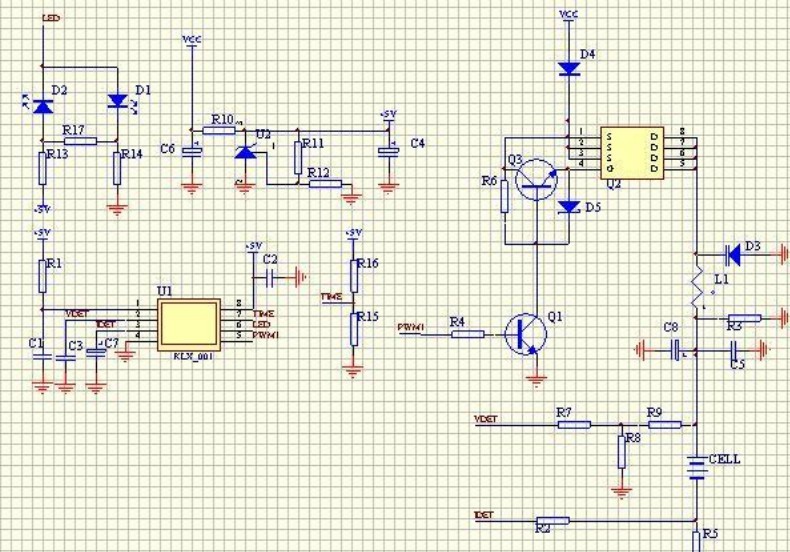

KLX-001 是专门用于镍氢电池组充电器的智能控制IC,它线路简单、仅8 脚封装、工作稳定,功能齐全,线路见原理图。
2脚为电池电压检测:
2脚电压分压比为:R8=10K R9=(16*N)-10 (N为电池数目)。如果电池电压低于0.9V/ 节,进入预充状态。如果电池电压高于0.9V/ 节,IC 开始快充状态,在快充状态,打开0△V,-△V监测,如果有0△V产生或者一个2-3mV/节的-△V 产生, IC 就判断电池已满进入涓流充电状态。
时间控制:
7 脚根据分压确定定时时间,公式如下:
+3.3V系统,R15=10k时:R16=(360/T)-10 T单位=小时 R=KΩ
+5V 系统,R15=10k时: R16=(545/T)-10 T单位=小时 R=KΩ
状态LED 指示:
空载状态无
预充状态红色
快充状态红色
涓流充电状态绿色
错误状态红色绿色交替闪烁
修复电池时绿色LED指示,间隔短暂红色LED
