温热水系统的分集水器及附件设计（制冷论文）
1、每个环路加热管的进出水口，应分别与分集水器相连接。分集水器内径不应小于总供回水管内径，且分集水器最大断面流速不宜大于0.8m/s。每个分集水器分支环路不宜多于8路。每个分支环路供回水管上应设置可断阀门。
在本设计中供水管径25mm，回水管径20mm，合计45mm，选用60mm内径的分集水器。
根据加热管内流速不应低于2.5m/s计算。
由 流速1/截面积2=流速2/截面积1 计算
2.5/81=流速2/16
得 流速=0.49/s，符合规定。
本设计分为三套分集水器，五回路、七回路和八回路，分别放置在各楼层的卫生间内。每个分支回路上都有电热执行器，连接温控器，通过控制电热执行器的开启度控制每个房间温度。

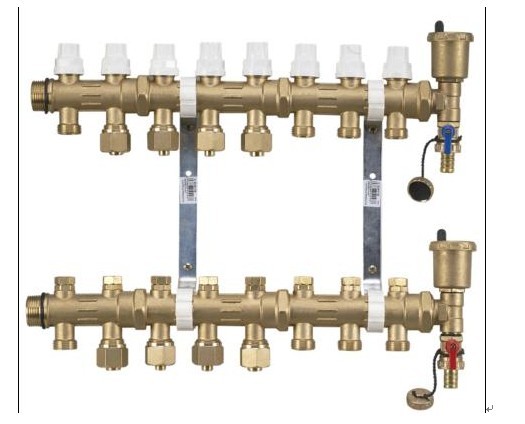

2、分集水器上均应设置手动或自动排气阀。如下图：
组合部件示图
①分水器（进水） ②集水器（回水） ③球阀 ④末端三通 ⑤自动排气阀 ⑥排水阀 ⑦流量平衡调节阀 ⑧恒温阀及调节手柄 ⑨安装支架 ⑩管接头
常见的典型布管方式如下：
旋转形布管方式：通常可以产生均匀的地面温度，并可通过调整管间距来满足局部区域的特殊要求。由于采用旋转形布管时，室内温度分布均匀，所以我们推荐图3.1中a图的方式。
（a） (b) (c)
图3. 布管方式
直列形布管方式（如图3.中的b图）：通常产生的地面温度一端高一端低。另外以这种方式布管时，室内会产生温差，所以我们只推荐在较小空间内采用。
往复型布管方式（如图3.中的c图）：由于房间结构复杂多样，除上述典型布管方式外，往复形布管方式也常被采用。
2.5 热管水力计算
近些年，随着地板辐射采暖逐步为大家所认识，在各类建筑工程中应用的越来越多了，同时，各地也都纷纷颁布了相关的设计、施工规范，来指导相关的工程。在各个标准中，关于系统工作压力，基本上有两种观点：一是系统工作压力不宜超过0.6MPa，另一类是系统工作压力不宜超过0.8 MPa。在实际应用过程中，还有一些技术人员认为，由于地板辐射采暖为双管系统，必然存在严重的“垂直失调”！为避免“垂直失调”，当建筑超过一定高度后（7层楼），采暖系统必须分环。而这样，每一个系统的地板辐射采暖地盘管所在区域的工作压力一般不超过0.4 MPa。而系统的工作压力，往往与采暖建筑的高度有关（或者是某一区域范围内的建筑高度、地形）。
在高层建筑中，如果采用单一采暖系统，势必会造成一定程度上的水力失调，导致一些工程上的缺陷，这是一定要避免的。最好的办法就是采用“垂直分环”，将采暖系统按高低分为若干环路，使每一个环路的不平衡度都控制在一定的范围内，保证采暖的效果！
在国内，还有PEX、铝塑复合管等管材也应用于地板辐射采暖，而这些管材与分配器的联接，均为压紧式联接。这种联接方式，在进行压力、温度交变实验检验时，根本无法保证接口的安全。在这种情况下，系统压力越小，其交变的幅度也就越小，接口的安全性也就越有保证，所以，从安全的角度讲，在高层建筑地板辐射采暖工程设计中，应该尽量避免系统的工作压力过大！
对于分环的高层建筑地板辐射采暖工程，系统主立管的工作压力绝不等于盘管工作区的工作压力，盘管工作区的工作压力一般不超过0.4MPa。所以，不能简单的把整个系统的最大压力，与盘管工作点的压力等同起来，而应该分别进行考察。
