变频空调器的原理和故障分析及维修
摘要：近年来，空调器在城市中迅速普及，同时受家电下乡政策的支持，空调器已经成为城市乡村家庭的必需品之一，随之而来的是售后服务的需求不断增加，这也需要更多的空调器维修人员进入这个领域。本课题以变频空调器为基础，分析变频空调器的常见故障并给出解决方案 。本课题在的基本规划是：在解决变频空调的基本故障之前，先向初学者大概介绍一下变频空调器的工作原理、结构特点、故障特性以及故障的解决方案，结合师傅所给出的实际维修修经验给出检修流程，然后通过具体案例实际分析对故障原因进行分析并给出较为合理清晰的检修流程，以便帮助 广大维修人员提高他们的维修技能。
关键词：变频空调器原理和特点；故障分析； 故障维修
Principle and fault analysis and maintenance of inverter air conditioner
Abstract：In recent years, air conditioners have been rapidly popularized in cities. Meanwhile, supported by the policy of bringing home appliances to the countryside, air conditioners have become one of the necessities for urban and rural families. Consequently, the demand for after-sales service is increasing, which also requires more air conditioner maintenance personnel to enter this field. Based on variable frequency air conditioner, this paper analyzes the common faults of variable frequency air conditioner and gives the solutions. This topic in the interpretation of the frequency conversion air conditioner breakdown maintenance, first of all, the working principle, structure characteristics of frequency conversion air conditioner, failure characteristic, failure analysis and a series of practical problems in the process of maintenance, combined with practical experience in maintenance repair idea, and then through the analysis of the specific case of actual analysis of the cause of the problem and give reasonable clear maintenance process, in order to help the maintenance staff to improve their maintenance skill.
Keywords: Principle and characteristics of variable frequency air conditioner; Failure analysis; Breakdown maintenance;
一、 引 言
1.1研究本课题的背景和意义
随着人民生活水平的提高，我国空调器的的市场占有率大大提高，并且作为空调器的生产大国，我国空调产量已超过全球的70%。空调器的使用频率比较高，高效率的使用空调器难免会带来空调器功能件的损耗。因此作为一名维修人员，最重要的技能就是如何能在较短的时间内查找故障并维修好空调器，给用户舒适的环境度过夏季。
空调器分为定频和变频两种。定频空调（普通空调）的压缩机采用220V或380V的50Hz交流电供电方式，压缩机的转速一直保持不变，它依靠持续的控制压缩机的转动速度来调整室内的温度变化，这种调节温度的方式不仅让人感觉到温差比较大，最主要的是一直保持压缩机的转速会消耗很多的电能。而变频空调器可以由室内的温度情况自主调节压缩机排出冷、量的空调器 ，所以更加节能。随着社会的节能环保的意识的增强，国家对空调器的能效等级进行了严格的规定，低能效等级的空调器将退出市场，变频空调器成为空调器发展的大势所趋。
与普通的空调相比，变频空调器的内部结构要复杂得多，结构越复杂，空调器出故障的概率也相应提高，因此变频空调器维修是一项技术性很强的工作，要求维修人员不仅要能读懂复杂的电路图，并且还要有较强的动手能力，因此本课题可以为那些即将加入空调器维修行业的人提供一个入门的平台或进步的空间。
1.2本文主要研究的内容
本课题是以研究解决空调在生活中常见的基本故障为主要内容。首先介绍变频空调的发展概况和其生活中所占的地位，其次介绍变频空调的特点，最后列举一些变频空调的几种故障用给出解决方案。
基于此，本课题的设计内容主要包括以下几个内容：
（1）频空调的发展概况和特点 （2）频空调的组成和工作原理
（3）空调的基本故障分析 (4)基本故障解决方案
二、变频空调的发展概况及特点
2.1变频空调器的发展概况
随着人民生活水平的不断上升，人们对于生活环境的要求要越来越严格，而空调器作为能让室内环境持续保持在一定范围内，并且能提供高质洁净度的主要设备愈发的被人所选择。但随着人民发现地球能源的有限性，人民逐渐发现能源的重要性，所以消费者开始寻找找各种节约能源的措施 。据统计，在夏季平均每个地区每天用电的70%都是空调用电，人民对于空调是又爱又恨，所以空调发展的主要方面就转变成空调的节能方面。而变频空调作为节能空调的代表，不但可以通过自动调节变频压缩机的运转/停止来控制房间的温度，还可以控制各种运行过程中空气的转化状况，更是提高空调效率、降低空调消耗功率的主要代表。
由空调的发展史可知，空调制冷技术最开始出现在欧美。1980年，日本东芝公司生产出世界上第一台变频空调器。这是一个跨时代的发明创新，变频空调器的发明不仅为这种高耗能家电产品开辟了高效节能发展方向，也促进了房间空调器的技术革新。自从变频空调器被发明以后，就在各个国家被大力推广，并且广泛的被人所接受，而在这一产品走向普遍化的过程中，他们本身的硬件软件也在不断地被革新，一直到今天已经发展成比较成熟的一项技术了。
2.2变频空调器特点

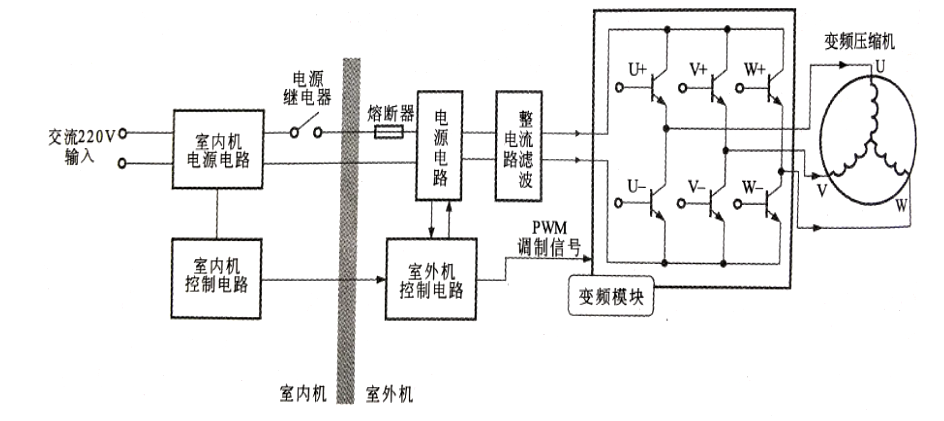

传统普通空调器是通过控制依靠不断地控制压缩机运行/停止来改变压缩机的制冷/热来控制室内温，这种情况不仅让人感觉温差较大，并且浪费很多的电能。而变频空调器利用变频器将50Hz的电压频率转变为35~ 135Hz的电压频率，这种方式是通过转变压缩机供电频率的技术就是我们一直所说的变频技术。变频技术是上个世纪80年代出现的新技术，从传统的空调器到变频空调器的转变让这个行业进入了一个新时代。
变频空调器每次开机后，变频压缩机都会先在高速、高频的状态下先运转一段时间，让变频压缩机以最大功率运转，这样就可以给房间提供最大的冷量/热量，让房间以最快的速度达到用户所设定的温度范围内。当室内的温度到达多设定的温度上下范围时，通过室内温度传感器将信息传递给控制系统，控制系统控制变频压缩机进入低速低频的状态下进行运转。这样不仅改变了像传统压缩机频繁的启启停停，也减少了压缩机高频运转的时间，还能降低压缩机的负荷，而且达到了了高效率低能耗的目的。
通过提高压缩机工作频率的方法让变频空调器大大提高了制热能力,暂时不说他们的节能方面，单单它们的制冷/制热能力就比传统普通空调器高出很多倍，而且还补足了普通空调的缺点。在温度很低的环境中，变频空调还能保持很好的制热/制冷能力，这一点普通空调是远远做不到的。传统空调更偏向于人工操作，而变频空调像人工智能化发展，它可以根据周围环境的情况判别应该是制冷还是制热，这样就使得房间的温度时刻保持在一定的范围内，温差小，给人的感觉就不是很明显。另外，变频空调器可在低电压条件下启动，成功解决了空调器在工厂附近或某些城镇因电压较低难以启动的问题。
由于变频空调器在制冷系统中采用的是膨胀阀作为主要的节流元件，但是膨胀阀的成本比较高，所以使变频空调器的成本也在提高，从而影响了变频空调器的普及。不过，随着变频技术、单片机控制技术的不断发展和电子元器件成本的不断降低，变频空调器最终将逐渐取代传统空调，成为空调市场的主流产品。
目录
摘要： 1
关键词： 1
一、 引 言 2
1.1研究本课题的背景和意义 2
1.2本文主要研究的内容 2
二、变频空调的发展概况及特点 2
2.1变频空调器的发展概况 3
2.2变频空调器特点 3
2.3变频空调器的优缺点 4
三、变频空调器的组成和工作原理 6
3.1变频空调器与传统空调器的异同 6
3.2变频空调器的结构组成 7
3.3变频空调器的工作原理 10
3.4变频空调器制冷、制热原理 10
四、变频空调器的故障特点及判别方法 13
4.1变频空调器的故障特点与基本检修方法 13
4.2变频空调器基本故障判别方法 15
五、变频空调器的故障分析与检修流程 17
5.1变频空调器的故障分析 17
5.2变频空调器的故障检修流程 19
六、小 结 25
参考文献 26
致谢 27
参考文献
1．变频空调器故障维修全程指导：超值版／韩雪涛主编-北京：化学工业出版社，2014，6
2．变频空调维修自学手册／孙立群，陈建华主编-北京：，2018，10
3.图表详解变频空调器维修实战／王学屯主编-北京：化学工业出版社，2017，8
4.变频空调器维修完全图解／蒋秀欣主编-北京：化学工业出版社，2013，5
5.变频空调器维修从入门到精通／孙立群，杨玉波主编-北京：人民邮电出版社，2012，8
6.海信变频空调器原理与维修／汪韬主编-北京：人民邮电出版社，2012,7
