降温型冷冻除湿机的设计

降温型冷冻除湿机的设计

降温型冷冻除湿机的设计

  • 适用:本科,大专,自考
  • 更新时间2021年
  • 原价: ¥306
  • 活动价: ¥200 (活动截止日期:2021-10-24)
  • (到期后自动恢复原价)
降温型冷冻除湿机的设计

降温型冷冻除湿机的设计

摘要:在工业农业生产工艺流程和物资储存保管中,人们对湿度带来的不良影响有些烦躁,因为湿度如果过高会影响人们正常生活,空气中的水分过多会导致粮仓里食物腐烂,霉菌在高湿环境可以快速繁殖生长,所以如果粮仓内相对湿度高食物就会快速腐烂,霉菌疯狂增加增长,同时我们生活中的机器都是由钢铁铸成,钢铁暴露在空气中容易和空气中的水蒸气发生化学反应,导致钢铁生锈、机器损坏。我国大部分地区属于亚热带气候,而无锡地处长江以南流域,靠近长江三角洲,濒临太湖、蠡湖,空气性对比较潮湿,人们对除湿尤其看重,本主要讲解冷冻除湿机,冷冻除湿技术具有结构简单、运行方便、可靠性高等优点,备受当地人青睐。

通过本课题的研究,降温型冷冻除湿机在对粮仓进行有效除湿,有效的预防了粮食因湿度而产生的损失。除此之外除湿机还在各类仓库、航天航空、医疗、工农业处于有效的广泛使用,由于工农业经济的飞速发展和人们对生活质量的提高,人们对于湿度有了不断的需求和要求,除湿机将在我国的未来生活和经济的发展都有重大的意义,所以在将来除湿行业也有很大前景。

关键词:除湿机;压缩机;蒸发器;冷凝器

ABSTRACT

Design of Cooling Refrigeration Dehumidifier

Abstract:In the industrial agricultural production process and material storage, people have some irritation to the adverse effects of humidity, because if the humidity is too high will affect people's normal life, too much water in the air will lead to food decay in the granary, mold in the high humidity environment can quickly reproduce and grow, so if the granary in the relatively humid high food will quickly rot , Mold madness increases growth, and the machines in our lives are made of steel, and steel is exposed to air and reacts easily with water vapor in the air, causing steel to rust and machine damage. Most of our country belongs to the subtropical climate, and Wuxi is located in the south of the Yangtze River basin, near the Yangtze River Delta, on the verge of Taihu Lake, Lihu, the air is relatively humid, people especially value dehumidification, this mainly explains the refrigeration dehumidifier, refrigeration and dehumidification technology has the advantages of simple structure, easy operation, high reliability, favored by the local people.Through the research of this subject, the cooling type freezing dehumidifier is effective dehumidification to the Granary, which effectively prevents the loss of grain due to humidity. In addition, Dehumidifier is also in all kinds of warehouses, aerospace, medical, industrial and agricultural in the effective widespread use, with the development of industrial and agricultural economy and people's improvement of the quality of life, Dehumidifier for China's future life and economic development are of great significance, so in the future dehumidification industry also has a great prospect.

Through the research of this subject, the cooling freezing dehumidifier can effectively dehumidify the granary and effectively prevent the loss of grain due to humidity. In addition, the dehumidifier is also widely used in various warehouses, aerospace, medical treatment, industry and agriculture. With the development of industrial and agricultural economy and the improvement of people's quality of life, the dehumidifier has great significance to our future life and economic development, so it has great prospects in the future dehumidification industry.

Keywords: Dehumidifier,Compressor ,Evaporimetr,Condensator

一、前言

空气的相对湿度大小对人们生活和生产环境中具有举足轻重的影响。因此对湿度的控制和调节强弱,是关系到工农业生产工艺流程、食物储存保管的重要问题。空气的湿度过高,电器原件和钢铁设备容易锈化损害、粮食容易生菌腐烂,当地人们对于除湿越发需求,良好的环境需要除湿机进行配合工作,对湿度有效的把控课以减少很多很多麻烦。工业中对空气除湿一般以冷却除湿法为主,冷却除湿以在相同条件下除湿效果好、性能稳定且除湿效率髙等优点得到了工业的广泛的应用。

 除湿机近年发展非常迅速,可以预计未来几年除湿机在中国工农业配比逐渐赶上空调的普及。降温型冷冻除湿机是一种用于对空气温湿度调节的空调设备,它是利用了制冷系统中的蒸发器会与空气进行热量交换、制冷的特点,吸收湿空气中的热量,使湿空气中水气结露形成水滴吸附在蒸发器上,从而达到降低空气含湿量的效果。整个系统的除湿能力主要取决于蒸发器的传热效果与传热面积以及制冷压缩机的制冷功率。

    除湿机现在作为工农业生产储存,生活除湿的重要仪器,解决了由高湿带来的影响,改善人们生活质量,相比物理除湿更让人们接受,由于自身具有较高的控制性,运行成本不高,而广泛被人们所接受。

本文主要研究除湿机中降温型冷冻除湿机。

二、除湿机简介

2.1 除湿技术的类型

空气的除湿技术应用常用于某些对含湿量有着高要求的生产工艺、产品贮存和一些精密加工工程,现在对于空间空气除湿有以下几种:

2.1.1加热通风法除湿

将比室内空气含湿量低的室外空气送入房间,将湿度高的空气排除,达到除湿之目的,这就是通风除湿法。对于一些相对狭窄的房间,通风除湿所能够降低的室内空气含湿量是很有限的,此时可以采用加热丝加热来提高效率。

通风除湿作为一种非常经济实用的方法,只要自然条件允许,应优先考虑,且应优先采用自然通风的方案。但是,单纯通风除湿是无法调节室内温度。

2.1.2空气冷却除湿

冷却除湿法也称露点法。在空调工程中,除了用喷水室和表面式冷却器对空气进行除湿处理外,也可采用专门的冷却除湿设备—冷冻除湿机。

通过交换热量降低空气温度,使空气温度下降,空气中大于饱和水蒸气的量结露析出。达到除湿目的。

冷冻除湿机具有着性能稳定,可靠性强,性价比高及能连续除湿,管理方便等优点。但相对初投资比较大,比较适宜使用于空气露点温度高于4℃且除湿量较小的场合。

2.1.3液体吸湿剂除湿

吸收除湿法又称为液体吸湿剂除湿。其除湿的原理主要是利用某些盐类的水溶液对水蒸气的具有的吸收能力,对空气进行除湿处理。常用的盐类有氯化钙、氯化锂等,氯化锂除湿分为干式除湿和湿式除湿两种,湿式氯化锂除湿对其直接接触设备要求具有较强的抗腐蚀能力,所以在生活中人们通常使用干式氯化锂除湿法除湿。

2.1.4固体吸湿

使用固体吸湿剂除湿的方法称为吸附除湿法。因为我们生活中有些固体,如硅胶、氯化钙和分子筛等,具有很强的吸水能力,可以用作固体吸湿剂,从空气中吸收水蒸气,达到除湿目的。

常用的固体除湿剂可以通过加热烘干再生,针对于部分除湿剂而使用。

2.2冷冻除湿机介绍

冻除湿机除湿原理就是利用制冷系统蒸发器和空气进行交换热量来降低空气温度达到使空气中水蒸气达到结露温度以下,水蒸气凝结析出,从而降低空气中相对湿度,再通过加热器将空气内部升温变成干燥的空气,排进室内。冷冻除湿机中制冷系统元器件及制冷原理与空调制冷基本相同,两个装置的主要部件有蒸发器、节流装置、油分离器、冷凝器、汽液分离器、压缩机等。

其原理就是在常温和高湿的空气下,空气中的水蒸气遇到温度较低铜管翅片受冷凝结形成水滴,简单说就是水蒸气遇冷变成水滴液化过程,由于空气中的水蒸气液化成水滴了,所以空气中的含水量自然减少,空气就变得干燥起来,所以在整个过程中除湿机就是一个提供由气态水转化成液态水的一个机械装置。

2.3冷冻除湿机的基本原理

冷冻除湿机的整个除湿过程细分为内循环和外循环,通过两个循环过程从而达到能量的转换和能量的守恒定律,完成在特定空间的除湿过程。

冷冻除湿机的主要分为内循环和外循环,内循环就是除湿机内制冷机组循环过程,外循环则是房间空气的循环,让我们通过以下制冷剂和空气状态来了解内循环和外循环。

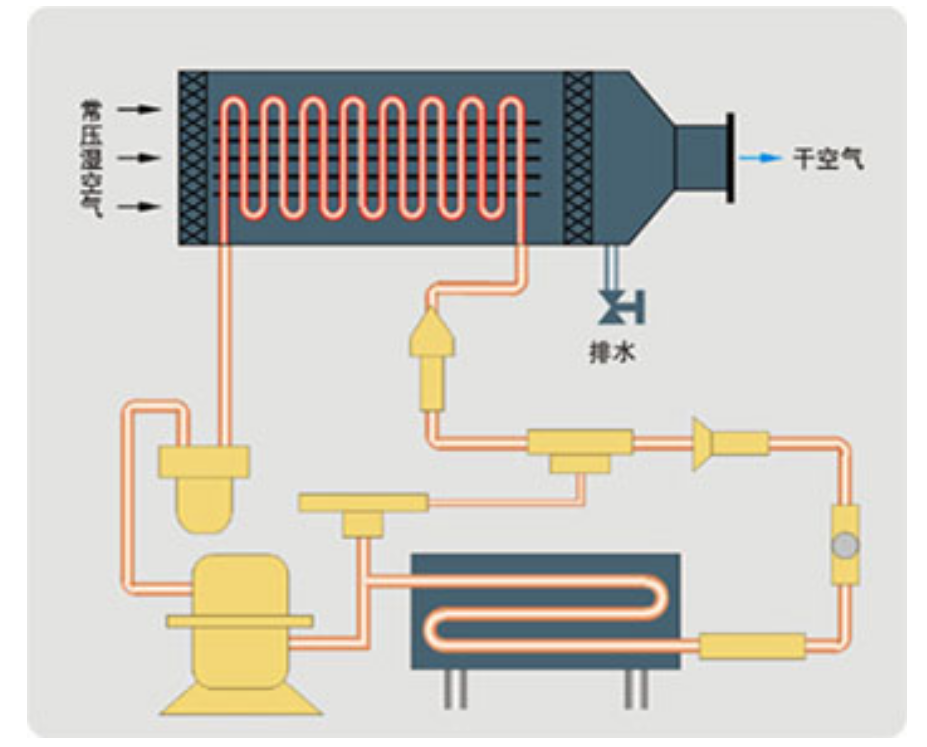

2.3.1内循环

内循环主要先通过压缩机的压缩处理,然后由压缩机的高压口排出高温高压的气体进入冷凝器(风冷或水冷)降温冷却形成温度较低压力高的气体,再通过毛细管进行截流降压,形成成温度较低压力较低的液体,再通过蒸发器与外界空气交换热量,使制冷剂蒸发吸热后回到压缩机变成温度低压力低 的气体,如此反复循环工作。

2.3.2外循环

在正常开机使用的情况下→通过除湿机风机的运行→将空气中潮湿的空气从除湿机进风口吸入→再经过蒸发器冷却降温→蒸发器将空气中的水份凝结吸附在铝片上→原空气中高湿气体变成干燥的空气→经过除湿机冷凝器散热→从出风口吹出。开机后进行如此反复循环。

目   录

摘要: 1

关键词: 1

一、 前 言 2

二、除湿技术简介 3

2.1除湿技术的类型 3

2.2冷冻除湿机介绍 4

2.3冷冻除湿机的基本原理 4

2.4冷冻除湿机的分类 5

2.5除湿机使用场所 5

2.6降温型冷冻除湿机 6

2.7除湿机市场调查 6

2.8冷冻除湿机的优缺点 6

三、国内外除湿技术的升级及本文研究内容 8

3.1国内外冷冻除湿技术的改进与改革 8

3.2本文研究内容及意义 8

四、粮仓除湿机安装要点 9

五、除湿机设备选型 10

5.1原始数据参数 10

5.2制冷循环计算 10

5.3压缩机的选型 11

5.4蒸发器的设计 14

5.5冷凝器的设计 14

六、设备日常维修及保养 17

6.1常见除湿机的保养方法 17

6.2常见除湿机故障处理 17

结束语 18

致谢词 19

参考文献 20

参考文献

[1] 空气调节技术/朱立主编[M].北京,高等教育出版社;北京交通大学出版社,2008,12

[2] 空气调节设计手册/电子工业部第十设计研究院主编[M]:中国建筑工业出版社,2008,6

[3] 新风利用与热回收的动态分析与研究[M]/北京:中国建筑科学研究院

[4] 除湿技术/张立志主编[M];化学工业出版社,2004

[5] 供热通风与空调调节(第二版)[M]/何天祺主编-重庆;重庆大学出版社,2002

[6] 冷冻除湿机最佳设计理论分析[M]/陆亚俊主编:中国学术电子期刊出版社,2013
