模数及数模转换接口电路设计
3.1数/模（D/A）转换器
选择D/A转换芯片时，主要考虑芯片的性能，结构及应用特性。在性能上必须满足D/A转换的技术要求；在结构和应用特性上应满足接口方便，外围电路简单，价格低廉等要求。
3.1.1 数/模（D/A）转换器的选择要点
（1）D/A转换芯片主要性能指标的选择
之前介绍的D/A转换器的主要性能指标，芯片的器件手册上都会给出。在D/A接口设计的设计应用中，用户在选择时主要考虑的是用位数（8位，12位）表示的转换精度和转换时间。
（2） D/A转换芯片的主要结构特性与应用特性选择
D/A转换器的特性虽然主要表现为芯片内部结构的配置状况，但这些配制状况对D/A转换接口电路设计带来很大的影响，主要有：
① 数字输入特性
数字输入包括接收器的码制，数据格式以及逻辑电平等。目前批量生产的D/A转换芯片一般都只能接收自然二进制数字代码。因此，当数字代码为偏置码或2的补码等双极性数码时，应外接适当的偏置电路后才能实现输入数据格式，一般为并行码。对于芯片内部配置有移位寄存器的D/A转换器可以接收串行码输入。
对于不同的D/A转换芯片，输入逻辑电平要求不同，对于固定值电平的D/A转换器一般只能和TTL或低压CMOS电路相连，而有些逻辑电平可以改变的D/A转换器可以满足与TTL，高低压CMOS，PMOS等各种器件直接连接的要求。不过应当注意，这些器件往往为此设置了“逻辑电平控制”或者“值电平控制端”，用户要按手册规定，通过外电路给这一端以合适的电平才能工作。
② 数字输出特性
前多数D/A转换器件均属于电流输出器件。手册上通常给出在规定的输入参考电压及参考电阻下的满码（全1）输出电流 。另外还给最大输出短路电流以及输出电压允许范围。
对于输出特性具有电流源性质的D/A转换器（如DAC-08），用输出电压允许范围来表示由输出电路（包括简单电阻负载或者运算放大器电路）造成的输出端电压的可变动范围，只要输出端的电压小于输出输出电压允许范围，输出电流和输入数字之间保持正确的线性关系，而与输出端的电压大小无关。对于输出特性为非电流源特性的D/A转换器，无输出电压允许范围指标。电流输出端保持公共端电位或虚地，否则将破坏其转换关系。
③ 锁存特性及转换控制
D/A转换器对数字量输入是否具有锁存功能将直接影响与外CPU的接口设计。如果D/A转换器没有输入锁存器，通过CPU数据总线传送数字量时，必须外加锁存器，否则只能通过具有输出锁存功能的I/O口给D/A送入数字量。
有些D/A转换器并不是对锁存输入的数字量立即进行D/A转换，而是只有在外部施加了转换控制信号后才开始转换和输出，具有这种输入锁存及转换控制功能的D/A转换器，在CPU分时控制多路D/A输出时，可以做到多路D/A转换的同步输出。
④ 参考源
D/A转换中，参考电压源是唯一影响输出结果的模拟参量，是D/A转换接口中的重要电路，对接口电路的工作性能，电路的结构有很大的影响，使用内部带有低漂移精度参考电压源的D/A转换不仅能保证有较好的转换精度，而且可以简化接口电路。
3.1.2 数/模（D/A）转换
在数据采集系统中，计算机采集到的数据往往需要输出，显示，打印或者用于调节或控制受控对象。在很多情况下，受控对象需要的是模拟量信号，而计算机采集与处理的则是数字量信号，这就需要进行数/模（D/A）转换，即把计算机输出的数字量信号转换成模拟量信号。

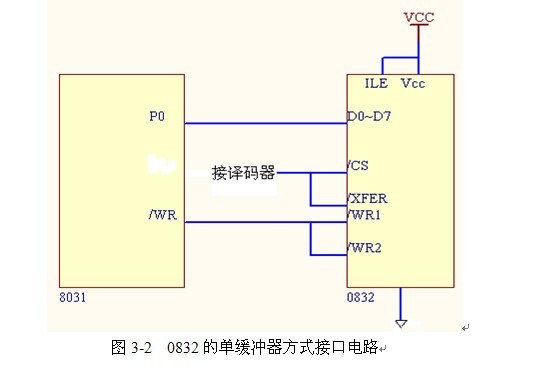

(1) DAC0832的内部结构引脚如下图3-7所示：
技术参数：
内部采用R-2R梯形电阻网络，片外为20脚双列直插式封装。
分辨力：8位
建立时间：1us 电流型输出
单电源：+5V~+15V
低功耗：200mw
精度：+1LSB
线性误差：+0.1﹪
基准电压范围：-15V~+15V
