自动重合闸PLC的控制程序设计（电子论文）

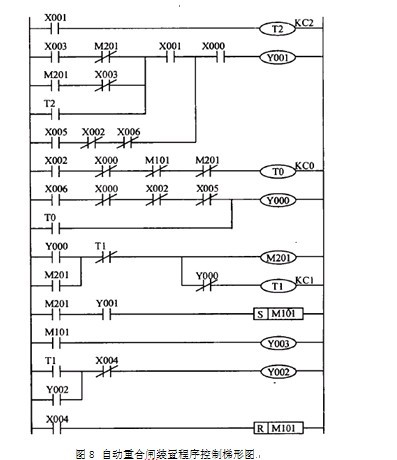

梯形图如图8所示。
说明如下，当断路器合闸时，其常开辅助触点DL(X000)闭合；线路发生故障时，过流保护继电器LJ(X001)常开触点闭合。
1) 当开关XK2(X003)闭合，自动重合闸工作于前加速保护状态，线路发生故障时，X001闭合，Y031通过X003和M201的常闭触点得电跳闸，断路器辅助常闭触点X000接通T0，经过T0延时，Y000得电合闸；合闸后M201得电并自锁，其常闭触点断开快速跳闸回路；如故障消除，经T1延时时间到后,自动复归快速跳闸回路；如永久性故障，则在本级T2过流保护延时到后，接通Y001跳闸，同时置位M101，闭锁延时合闸T0回路并报警。
2) 当开关XK2(X003)断开,，自动重合闸工作于后加速保护状态，线路发生故障时，X001闭合，在本级T2过流保护延时到后，接通Y001跳闸，随后延时合闸，合闸后M201得电并自锁，同时M201与X003的常闭触点接通快速跳闸回路，如故障消除，自动复归快速跳闸回路；如永久性故障，当过流保护继电器X001再次闭合后，Y001得电快速跳闸，同时置位M101，闭锁延时合闸T0回路并报警。
3) 当开关XK1(X002)闭合时，程序工作在自动重合闸方式，并闭锁手动控制方式；反之亦然。此信号和手动操作信号可来自主控室，对自动重合闸装置进行远程控制。
4) 当自动重合闸装置闭锁和报警后，必须按开关SA1复位，自动重合闸装置才能再次工作。复位信号可来自主控室。
5.4 时限参数的整定
5. 4. 1 动作时限
自动重合闸的动作时限就是延时合闸(t0)的延时时间,原则上应越短越好,但必须考虑以下两个因素： 1)要使故障点的绝缘强度来得及恢复，即动作时限应大于故障点介质的去游离时间；
2)断路器触头周围介质绝缘强度的恢复及灭弧室充满油的时间以及操作机构恢复原位做好合闸准备的时间。根据运行经验,一般取t0=0.8~1 s。
5. 4. 2 返回时限
返回时限是指在重合闸成功后，断路器能够进行下一个跳闸-合闸的间隔时间(t1)。这需要考虑断路器切断能力的恢复.根据运行经验,一般取=15~25 s.
5. 4. 3 过流保护的动作时限
在过流保护装置中，当被保护元件中的电流超过预先整定的某一数值后，经过一定的延时时间(t2)，才使断路器跳闸，过流保护的动作时限就是指这一延时时间。由于电网中过流保护装置的动作时限是按照时间阶梯的原则来选择的，即从电网的最末端的过流保护装置数起，向电源方向沿短路电流流经的路径，逐级增加一个时间阶段△t，形成一个阶梯形的时限特性。因此，过流保护装置的动作时限应根据自动重合闸机构安装在电网的哪一级来确定。
6、结论
（1）应用PLC设计输电线路三相自动重合闸装置的控制程序，既能满足电力系统的基本要求，又具有通用性和实用性。
（2）应用PLC设计的自动重合闸装置，能克服传统继电器控制存在不足，用程序(软接线)代替硬接线，具有安装接线简单，工作可靠等优点。
（3）本控制系统在软件上，不仅满足了继电器式自动重合闸装置的基本控制功能,还应用PLC的定时器、中间继电器等指令实现了自动重合闸装置所需延时时间的调整和自动复位,提高了系统控制能力和灵活性。
