3.1.1K-TP 178micro触摸屏
1） K-TP 178micro简介
K-TP 178micro是西门子公司专门针对中国中小型自动化产品用户需求设计的5.7in触摸屏，与S7-200配合使用。它的价格低廉，具有很高的可靠性和性能价格比，采用蓝色4级灰度显示屏，用WinCC flexible 中文版组态。
K-TP 178micro采用32位ARM 7的CPU处理芯片，拥有超大的内存空间，使系统在很短的时间内可以快速启动，按键操作响应时间很短。
K-TP 178micro是西门子公司大力推荐的产品，S7-200 CN是西门子公司在国内生产的产品，两者配合使用，可以实现配方和数据归档等功能。
K-TP 178micro提供多种语言支持，每个项目最多可以组态32种语言，用户可以再5种在线语言之间转换，可以方便地在世界范围内使用。

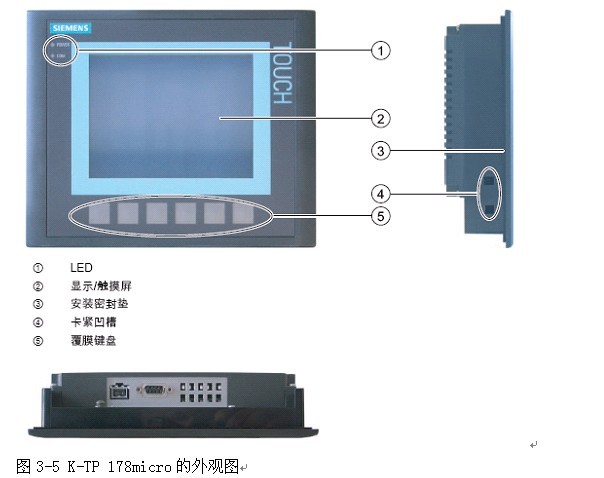

图3-5 是K-TP 178micro的外观图，它有6个功能键，有电源指示灯和通信指示灯。触摸屏和功能键的组合简化了操作和监视过程。在操作K-TP 178micro时，LED灯会显示操作状态，在进行触摸操作时，将发出声音提示，这些都为操作员的操作提供安全保障。
2）报警功能
K-TP 178micro可以设置200个离散量报警，报警文本最长80个字符，每条报警最多可以设置8个变量。可以用报警视图、报警窗口和报警指示器来显示报警。可以确认单个错误报警，或者同时成组确认多个错误报警。报警缓冲区可以存放256个报警，同步队列报警事件最多64个。可以编辑、查看报警和删除报警缓冲区。
3）变量和列表功能
K-TP 178micro最多可以组态1000个变量，变量有限制值监视和线性转换功能，最多可以使用300个文本列表。
4）画面功能
K-TP 178micro最多可以组态500个画面，每个画面可以组态30个域、30个变量和5个复杂对象（例如报警视图），可以使用画面模版。
5）信息文本功能
K-TP 178micro的信息文本长度可达320个字符数，可以用于报警、画面和画面对象。
6）其他功能
K-TP 178micro有触摸屏校准和设置对比度的功能。可以使用矢量与位图。最多可以组态2500个文本对象，可以设置50个用于安全性的用户。
7）K-TP 178micro与PLC和计算机的通信
通过点对点连接（PPI或MPI协议），一台K-TP 178micro可以与一台西门子的S7-200通信。通信速率可达187.5Kbit/s。
为了实现项目数据的传送或通过自引导来更新操作系统，K-TP 178micro与计算机之间的通信可以使用PC/PPI适配器。
K-TP 178micro与PLC的通信接口均为RS-485，应使用经许可的电缆。
