网络规划工作通常包括初规划、详细的网络规划和网络优化等内容。一个好的初规划要考虑到规划方案的经济性、灵活性和可扩展性,既要满足近期网络发展目标,又要考虑到长期发展及新业务的推广。因此,基于运营商长期商业模式的话务模型是初规划非常重要的一个基本参数。本论文话务预测主要是根据历史数据和趋势,忙时每用户Erl,忙时每用户BHCA结合市场发展放号计划综合交换侧与无线侧确定网络扩容需求。

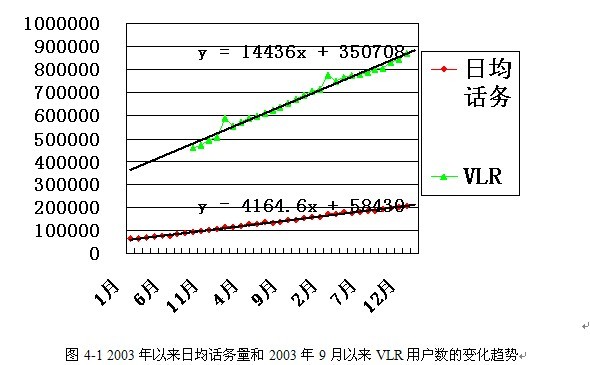

4.1 用户数和话务量情况
在预测话务量时,原则上网络规划中的基础指标例如忙时全网平均每用户话务量应以网络统计的VLR实际忙时全网平均每用户(VLR用户)话务量数据为基础。为形成网络综合有效能力,在安排GSM系统扩容时应尽量使交换网络与无线网络的扩容规模保持匹配关系。交换网络的话务处理能力不应照搬传统意义上的无线网理论承载话务能力(即根据载频配置通过爱尔兰B公式计算出来的话务处理能力),而应根据无线网有效话务处理能力(忙时无线网所能发生且被处理的最大话务量)来取定。

漳州交换区的BHCA容量为165万,交换区现有3个交换局(漳州G1、漳州G3、漳州G4),MSC交换总容量达到98万,VLR总容量达到120万。3个MSC均为诺基亚I系列交换设备,现有交换容量分别为60万、60万、45万,VLR容量分别为40万、40万、40万;G1下带5个诺基亚BSC和1个华为BSC,G3下带6个诺基亚BSC和1个华为BSC,G4下带5个诺基亚BSC和1个华为BSC。漳州交换区设有两套独立的诺基亚I系列HLR/AUC设备(HLR61和HLR62),HLR61现有容量为96万用户,HLR62现有容量为60万用户;同时漳州交换区设有两个独立的网关局(漳州D3、D4),漳州D3、D4是于近日割接入网的(完成关口局D1、D2的替换工作,目前D1、D2已不再承载任何话音、短信、数据等各项业务。漳州D3、D4负责GSM网与其他网(包括电信、联通、铁通、网通等)之间的话务汇接[18]。
3.3.1 交换局容量设置情况
表3-1 漳州交换区现有交换局容量及设备配置表
端局 MSC BSC660 BSC512 BSC550 BSC256 BSC384 BSC512 局所地点
 交换容量(万) VLR容量(万) 设备型号 (个) (个) (个) (个) (个) (个)
          华为 华为 华为
漳州G1 60 40 NOKIA(I) 0 5 0 1 0 0 竹围9楼
漳州G3 60 40 NOKIA(I) 1 4 1 0 1 0 云霄
漳州G4 45 40 NOKIA(I) 3 2 0 0 0 1 外贸3楼
漳州B / / NOKIA / / / / / / 外贸3楼
漳州L / / 华为 / / / / / / 外贸3楼
说明:G1下带5个诺基亚BSC和1个华为BSC,G3下带6个诺基亚BSC和1个华为BSC,G4下带5个诺基亚BSC和1个华为BSC。

表3-2 漳州交换区HLR容量及设备配置表
局名 容量(万户) 设备型号 局址
HLRi61 96 NOKIA 竹围9楼
HLRi62 60 NOKIA 外贸3楼
说明:漳州交换区设有两套独立的诺基亚I系列HLR/AUC设备(HLR61和HLR62),HLR61现有容量为96万用户,HLR62现有容量为60万用户。
3.3.2 交换局端口配置情况
表3-3 漳州D3、D4完成关口局D1、D2的替换工作后的实际空闲端口情况:
交换网元名称 配置ET端口数(PCM)
 ET(CCSU控制) ET(BSU控制)
 配置总数 在用端口数 端口占用率 配置总数 在用端口数 端口占用率
MSC61 324 254 78.40  390 390 100.00
MSC63 355 282 79.44  350 350 100.00
MSC64 196 196 100.00  250 244 97.60
TSC62 430 419 97.44  / / /
说明:G4无空闲可用端口,TSC62端口占有率较高。

表3-4 漳州交换区现有SXC使用情况表
SXC名称 服务交换网元 安装地点
SXC61 ZZB、G4 外贸3楼
SXC62 闲置 竹围4楼
SXC63 G1、HLR61 竹围9楼
SXC64 G3 云霄
SXC65 ZZB、G4、HLR62 外贸3楼
说明:目前漳州交换区共有5套SXC设备
3.3.3 BSC设置及分区覆盖情况
表3-5 漳州交换区BSC设置情况表
  NOKIA 现网配置 容量 华为 现网配置 容量
MSCI61 BSC611 392 512 BSC614 193 256
 BSC612 451 512
 BSC613 345 512
 BSC615 259 512
 BSC616 390 512
MSC63 BSC631 400 512 BSC634 301 384
 BSC632 352 512
 BSC633 303 512
 BSC635 342 512
 BSC636 380 550
 BSC637 330 660
MSC64 BSC641 378 512 BSC643 161 512
 BSC642 316 512
 BSC644 431 660
 BSC645 395 660
 BSC646 382 660
说明:目前漳州交换区共设置19个BSC,其中NOKIA BSC512 11个、 BSC660 4个和BSC550 1个;3个华为BSC的配置分别为256、384和512。
3.3.4 网络现有余量
表3-6 BHCA和VLR的余量
网元 覆盖范围 VLR容量(万) VLR登记用户数(万) 利用率
MSCI61 漳州、南靖 40 28.9103 72.28%
MSC63 云霄、漳浦、诏安、东山 40 26.943 67.36%
MSC64 龙海、长泰、华安、平和 40 28.7293 71.82%

表3-7 HLR容量的余量
  MSISDN容量 目前MSISDN数量 MSISDN利用率 MSISDN余量 IMSI容量 目前IMSI数量 IMSI利用率
 (万) (万)  (万) (万) (万)
HLR61 96 78.59 81.87% 17.41 96 135.5 141.15%
HLR62 60 42.17 70.28% 17.83  72 70 97.18%
