阳台绿植无人管理PLC控制系统设计
摘要：
随着城市化的发展，居民楼层越建越高，一些有情调的居民开始在自家阳台种植绿色植物以净化空气、陶冶情操。同时人们的生活节奏加快又使得他们少有时间去打理。PLC是专门为在工业环境下应用而设计的数字运算操作的电子装置，
在机械制造、石油化工、冶金钢铁、汽车等领域的应用都得到了长足的发展，运用PLC控制自动门具有较高的可靠性，且维修方便。本文利用PLC实现对阳台绿色植物的无人化管理具有很好的应用价值。本设计采用西门子S7-200系列可编程控制器（PLC）来实现自动化控制无人管理的阳台绿植。温度、光照、湿度等环境因子在植物过程中起重要作用，在检测这环境因子的时候考虑到精度，反应速度，方便设备连接等问题，将采用温度传感器，光照传感器，湿度传感器对环境各项指标进行检测，传感器将检测的结果送入PLC中，由PLC将其与设定值进行比较，再发出相应的指令驱动发热体、，风机、通风窗、补光设备、遮阳帘等设备运行或停止来调节室内的温度、光照、湿度，从而达到智能化，自动化控制的目的。讨论PLC控制系统在植物阳台绿植中的应用，详细的介绍系统的特点，组成，硬件设计及软件设计等问题。
关键词：
阳台绿植，无人管理，PLC系统，研究与设计
ABSTRACT:
With the development of urbanization, the more and more residents' floors are built up, some of the residents who are sentiments begin to plant green plants on their own balcony to purify the air and cultivate their sentiment. At the same time, the pace of people's life is speeding up so that they have less time to take care of them. PLC is an electronic device for digital operation designed for application in the industrial environment.
In mechanical manufacturing, petrochemical industry, metallurgy, iron and steel, automobile and other fields, great progress has been made in the field of application. Automatic door control by PLC has high reliability and convenient maintenance. This paper has a good application value to the unmanned management of green plants on the balcony by using PLC. This design uses SIEMENS S7-200 series programmable controller (PLC) to realize the automatic control of unattended balcony plants. Environmental factors such as temperature, illumination and humidity play an important role in the process of plants, in the detection of the environmental factors in considering the accuracy, response speed, convenient connection equipments, the temperature sensor, light sensor, humidity sensor on the indicators for environmental detection, sensor test results will be sent to the PLC by PLC, compared with the set value, and then send the appropriate instructions to drive heater, fan, ventilation windows, lighting equipment, blinds and other equipment to run or stop to adjust the indoor temperature, light, humidity, so as to achieve the purpose of automatic control and intelligent.
Keywords:
The balcony plants, no management, PLC system, research and design
目录
一、前言 4
二、系统的整体设计方案 4
1. 系统的设计任务 4
2.自动控制系统核心部件的选择 5
3．控制方案 6
4.系统工作原理 7
三、硬件系统的研究与设计 8
1.PLC I/O地址分配 8

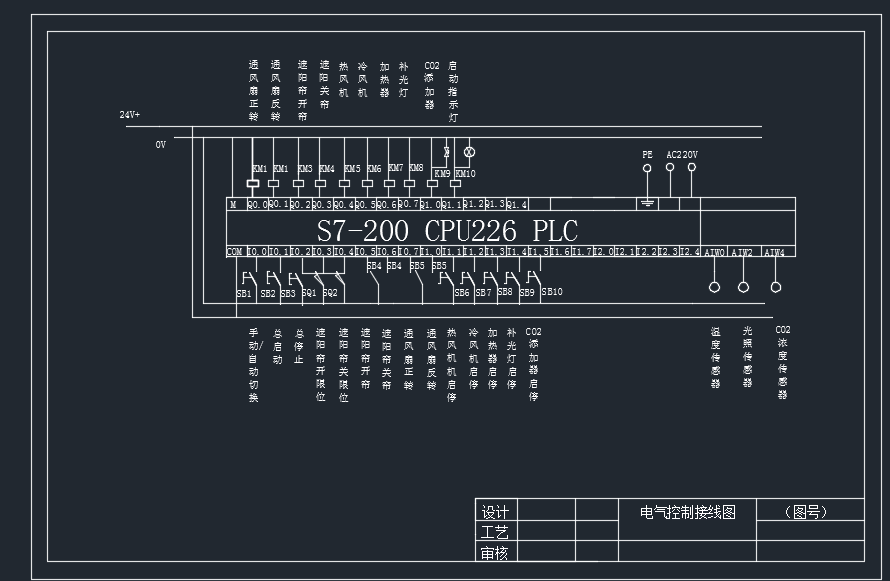

2．PLC端子接线图 8
传感器的简介 10
温度传感器 10
湿度传感器 10
光照传感器 12
电磁阀的选型 12
三．直流24V电源的设计 13
1．喷灌系统 14
2．通风窗主电路 15
3.遮阳帘主电路 16
4.风机主电路 16
5.加热系统 17
6.温度，湿度，光度设定面板的设计 17
7 人机控制界面 19
四、软件系统的研究与设计 19
1．温度控制 21
2．湿度控制 21
3.照度控制 22
程序见附录一 23
五、程序的调试 23
六，结论 24
参考文献： 25
参考文献：
1．戴仙金， 西门子S7-200系列PLC应用与开发. 中国水利水电出版社，2007
2．何献忠，李卫萍，刘颖慧，彭华夏.可编程控制器应用技术. 清华大学出版社，2007
3．丁镇生. 传感器及传感器技术应用.北京电子工业出版社，1998
4．李敏，孟臣. 阳台绿植计算机测控系统的研制. 计算机与农业，2001
5．郑锋, 王巧芝, 孙西瑞. 阳台绿植自动控制系统的设计. 农机科技与信息，2008
6．何希才, 薛永毅. 传感器及其应用实例. 北京机械工业出版社，2004
7．汪吉鹏，微机原理及接口技术. 高等教育出版社，2001
8．阎 石，数字电子技术基础. 高等教育出版社，1989
9．高勤，电器与PLC控制技术．高等教育出版社，2001
10．张万忠，可编程控制器入门与应用实例，中国电力出版社，2005
