消防供水系统的PLC电气控制设计
摘要：伴随经济的全球化发展，各个行业领域都发生了显著提升，人们对生活的要求也日益丰富，建筑如雨后春笋拔地而起，其消防安全问题也随之产生，如何给住户的人身财产安全带来更放心的保证，作为首选的消防给水系统也逐步被人们所重视。供水系统通常选用的工艺的原则主要是: 蓄水池的最大储水量应当比每小时最大的供水量要大, 蓄水池实际供水高度应该小于水泵扬程, 蓄水池实际最大供水量应该小于水泵流量总和; 同时，对相关系数进行放大的时候要考虑到消防水量的要求。水泵大多数情况都工作在低负荷环境下。这篇文章对相关问题解决的关键所在是系统管网保证恒定压力, 保证供水量在不同供水时段，能够满足大多数的用水量需求。
关键词：消防；供水系统；电气控制
Electrical Control Design of Fire Water supply system
Abstract：With the development of economic globalization, there has been a remarkable improvement in various fields of industry, people's requirements for life have also become increasingly rich, buildings such as bamboo shoots have sprung up, and their fire safety problems have also arisen. As the first choice of fire water supply system, people pay more attention to how to guarantee the safety of household's personal and property. According to the standard, the optimization design of building fire water supply system is carried out by means of science and technology, so that the fire water supply system of building becomes more and more perfect, its disadvantages are eliminated, and the safety and stability of building in our country is continuously promoted. The principle of selecting the general process water supply system is that the capacity of the cistern should be greater than per hour. The maximum water supply, the pump head should be greater than the actual water supply height, the total water pump flow should be greater than the actual maximum water supply, and the appropriate magnification factor should be considered according to the demand of fire protection water quantity. It can be seen that the pump type selection is designed according to the maximum flow rate and the corresponding head under the most unfavorable conditions, but in the actual operation, due to the change of season, temperature and day and night, the actual water consumption fluctuates greatly. In addition, the pump is designed according to the operation of power frequency, but except for the peak water supply, most of the time flow is small, so the pump is mostly low-load operation. In this paper, the key to solve the problem is to make the system pipe network pressure. The force is constant, and the water supply quantity of different water supply periods can be guaranteed to meet the change of the water consumption.
Keywords: Fire protection; water supply system; electrical control
1 绪论
1.1研究背景和目的
这篇文章设计的供水系统比较先进，其特点有二：一是消防、生活共用；二是可变频调速。该供水系统用PLC实现了对水泵的变频调速, 可自动对水泵的转速进行加、减调节, 可自动完成三个水泵的轮休、可通过软启动的方式自由实现泵组的无冲击切换, 让水压可以过渡的非常平稳, 延长设备的正常使用寿命,获得更好的供水质量, 降低系统能耗。
1.2 设计任务及内容
1.2.1 设计任务

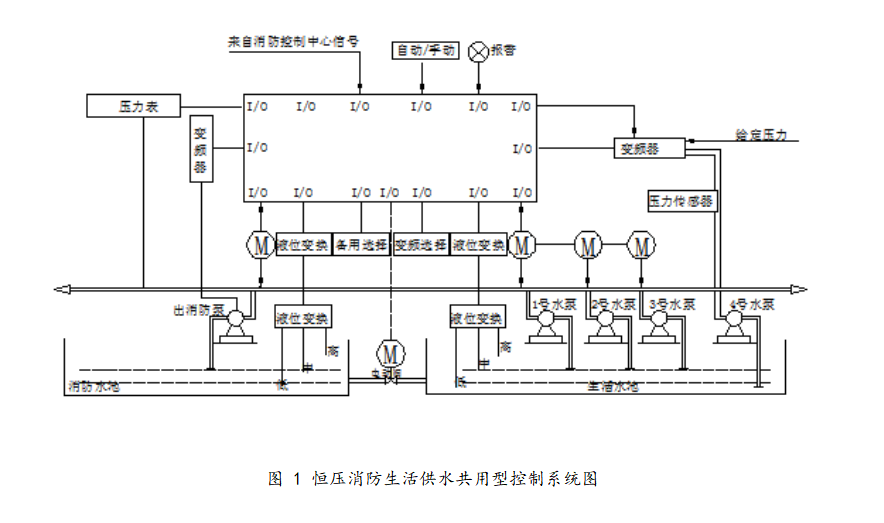

这篇文章选取了JTE388系列供水变频器,设计了一套可以保持恒压的供水系统，特点是节能、安全、供水品质高，且生活与消防可共用。该供水系统由变频器、蓄水池系统、P L C、水泵电机、电动蝶阀与压力传感器等共同构成，控制系统属于闭环形式 。被控参量主要有:蓄水池的水位 , 30 KW的给水泵四台, 132KW的消防水泵三台还有各被控电动阀。
目 录
1 绪论 1
1.1研究背景和目的 1
1.2 设计任务及内容 2
1.2.1 设计任务 2
1.2.2 设计内容 2
2 可编程序控制器（PLC）的概述 3
2.1 PLC的定义 3
2.2 PLC的特点 3
2.3 PLC的一般组成和基本工作原理 4
2.3.1 PLC的一般组成 4
2.3.2 PLC的基本工作原理 5
2.4 PLC的应用设计步骤 5
3 消防给水系统的特性及原理 6
3.1 给水系统基本特性 6
3.2 给水系统实现方式 7
3.3 异步电动机调速的方法及其原理 7
3.3.1 变极调速 7
3.3.2 变转差调速 8
3.3.3 变频调速 8
3.4 水泵调速运行节能原理 9
4 系统的设计 11
4. 1 控制系统的构成及工作原理 11
4. 1. 1 生活供水系统 11
4. 1. 2 消防系统 12
4. 2 设备的选型与功能 13
4.2.1水池 13
4.2.2液位仪表 13
4.2.3压力传感器 13
4.2.4变频器 13
4.2.5 P L C 14
5 控制系统的功能及运行 15
5. 1 系统功能 15
5. 1. 2 水泵的配置使用 15
5. 1. 3系统的自动或手动保持水池水位以及报警功能 15
5. 1. 4 用户正常用水控制 16
5. 2 两种运行方式 16
5.2.1手动运行 16
5.2.2自动运行 16
6 结 语 17
致谢 18
参考文献 18
附录 20
参考文献
[ 1] 韩安荣.通用变频器及其应用[ M] .2版.北京:机械工业出版社, 2004.
[ 2] ABB(中国)电气传动系统有限公司.ACS510-01变频器技术手册[ G] .2007.
[ 3] 中国科学技术情报研究所.电机与传动节能技术[ M] .北京:科学技术文献出版社, 1986.
[ 4] 樊建军.建筑给水排水及消防工程[ M] .北京:中国建筑工业出版社, 2005.
[ 5] 施耐德电气公司.ModiconTSXPremium系列手册[ G] .2001.
[6]秦曾煌 电工学[M].北京：高等教育出版社，2004，319-310.
[7]Li Fenglian,Ren Qinglian Application of PLC in the Elevator Control System of Intelligence Building[J].
[8]Duan chengxian，Huang Huaming.The Application of PLC in Modern Community[J].
[9] 吴丽云. 次高层建筑二次增压供水方案探析[J]. 超级考生网.http://www.cjks.cn/articles/jyzyz_lw/2005-11-30/3654_1.htm
[10] 魏福森 .高层建筑生活给水系统给水方式的选择[J]. 中国论文下载中心.http://www.studa.net/huanjing/060309/13315453.html
[11] 王再英等. 楼宇自动化系统原理与应用[M]. 北京：电子工业出版社. 2005.
[12] 高鸿斌，孔美静，赫孟合. 西门子PLC与工业控制网络应用[M].北京：电子工业出版社，2006.
[13] 张兴国. 可编程序控制器技术及应用[M].北京：中国电力出版社，2006，2-5.
