基于AT89C2051单片机控制得的自行车速度里程表设计 摘要：给出了以AT89C2051为核心，利用单片机的运算和控制功能，并采用系统化LED显示模块实时显示所测速度和里程的速度里程表设计方案。该方案由于使用了系统化LED显示模块和E2PROM，以及高效快速算法，因而可在节约系统资源和简化程序设计的基础上保证测量精度和系统实时性。
关键词：速度里程测量；单片机；LED显示模块；串口数据存储；实时数据处理; 声光报警; 速度记忆
1.引言：

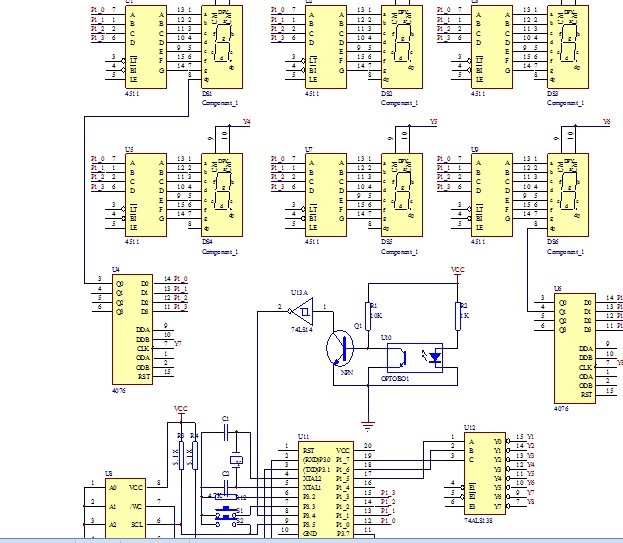

本系统由信号预处理电路、单片机AT89C2051、系统化LED显示模块、串口数据存储电路、驱动电路和软件组成。其中信号预处理电路包含信号放大、波形变换和波形整形。对待测信号进行放大的目的是降低对待测信号的幅度要求；波形变换和波形整形电路则用来将放大的信号转换成可与单片机相连的TTL信号；通过单片机的设置可使内部定时器T1对脉冲输入引脚T0进行控制，这样能精确地算出加到T0引脚的单位时间内检测到的脉冲数；设计中速度显示采用LED模块，通过速度换算得来的里程数采用I2C总线并通过E2PROM来存储，既节省了所需单片机的口线和外围器件，同时也简化了显示部分的软件编程。
