可接多只日光灯的电子镇流器计的设计 摘要：
日光灯是我们生活中广泛应用的光源之一，随着电力电子技术的发展，各种各样电子镇流器在照明领域得到了广泛的应用。可接多只日光灯的电子镇流器的设计解决了一个镇流器同时驱动十余只日光灯的问题。
关键词：
电子镇流器 日光灯电子镇流器 一拖多电子镇流器
1 引言
电子镇流器是利用电力电子技术，将工频电源信号转化为高频信号及超高频信号提供给灯泡(灯管)的电子装置，它能提高灯光效率和改善照明的质量。并且节约大量的铜材和钢铁,节约大量的电能,因此全世界都在积极发展推广。
具体要求：
①保证适配灯泡(灯管)工作电压和电流及工作质量。
②高效节能(元器件越少,本身耗电量越小)。
③体积小巧玲珑,电路要精简,效果显著,做到一个元件当几一个元件用。
④电磁干扰采用电学和化学相互配合,尽量去掉电子电路做电磁干扰 及电磁滤波(大大的减小体积也减少耗电和热量)。
⑤价格比要跟随市场。
⑥高频变压器频率超高体积减小,功率也就大。
电子镇流器的功率因数:
功率因数 PF(Power Factor)
电子镇流器输出的有功功率 (Real Power) 与电子镇流器输入视在功率 (Apparent Power) 这比称为功率因数，要求功率因数大于 0.95(低级大于 0.5,中级大于 0.9,高级大于 0.95,超高级大于 0.99) 。
2 方案论证
2．1方案一：
该方案是将一款36W ×2 节能电子镇流器进行扩展，原电路具有过流过压保护、谐波滤除、预热启动、频率稳定度高、功率因数高、照明特性优良、功能完善、预热启动等特性, 功能完善，电子镇流器和灯管的安全, 并可延长灯管寿命,节电效果显著。

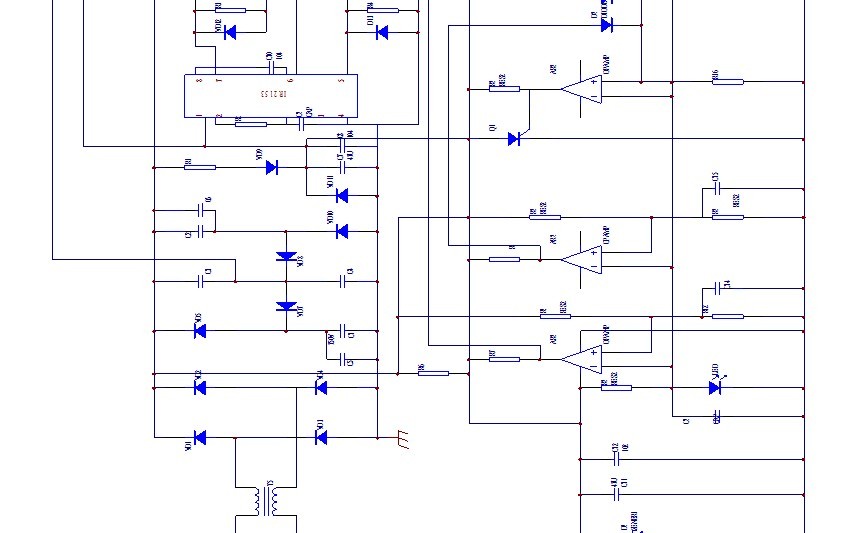

方框图如图1： 毕业设计说明书目录
1.引言 ……………………………………………………………………………2
2. 方案论证 ………………………………………………………………………2
2.1方案一 ………………………………………………………………………2
2.2方案二 ………………………………………………………………………3
3. 各电路设计和论证 ………………………………………………………………3
3．1 方案一 ………………………………………………………………………3
3．2 方案二 ………………………………………………………………………5
3．3单元电路设计 ……………………………………………………………5
3．3．1电源电路设计 ……………………………………………………………5
3．3．2驱动电路设计 ……………………………………………………………6
3．3．3集成运算放大IC设计 …………………………………………………6
3．4 工作原理 …………………………………………………………………7
4.器件介绍 ………………………………………………………………………8
4．1 IR2153的功能与内部结构 ………………………………………………8
4．2 LM339功能与内部结构 …………………………………………………10
4．3 IRF450参数介绍 …………………………………………………………16
4．4 IN5408的参数 ……………………………………………………………17
5．元件选用 ……………………………………………………………………18
6． 调试 …………………………………………………………………………18
7．附录 ……………………………………………………………………………19
8．参考文献 ………………………………………………………………………20
9．毕业设计总结……………………………………………………………………21
8 参考文献
1 毛兴武， 祝大卫， 电子镇流器原理与制作. 北京：人民邮电出版社，1999
2 张卫平， 绿色电源—现代电能变换技术及应用. 北京：电子工业出版社，2001
3 路秋生， 高频交流电子镇流器技术与应用. 北京：人民邮电出版社，2005
4 路秋生， 电子镇流器的设计与调光控制. 北京：科学出版社，2005
5 路秋生，高频交流电子镇流器技术与典型应用电路.北京：人民邮电出版，2007
6 俞丽华， 电气照明. 上海：同济大学出版社，2001
7 罗胜军， 电子镇流器的发展方向. 中国照明，2008
8 胡宴如， 高频电子线路. 高等教育出版社，2005
