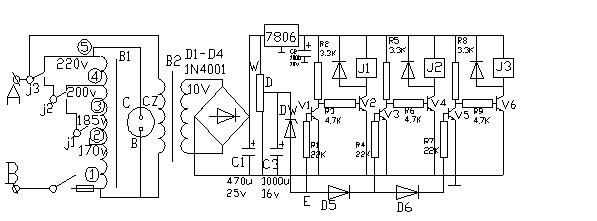

实用电子调压器3 摘 要: 目前有些地区供电电压常不稳定,用电高峰时却降到180V或以下,使很多家用电器不能正常工作。这里介绍一种适合自制的电子自动调压器,动作可靠准确,效率高,成本低。当电源电压从150至230之间变化时,输出电压为220V±5%,足以满足一般家庭需要。
关键词: 调压器 整流滤波 自耦调压变压器 晶体开关电路
1引言
目前在我国偏远的山区及农村,电网电压极不稳定,而且电压普遍偏低,用电高峰时却降到180V或以下,使很多家用电器不能正常工作。。市场上虽有较多的稳压器,但使用起来效果并不怎么好,且售价较高。为了解决这一问题,特设计了一台造价不高、元器件易购的调压器,适合无线电爱好者自制,动作可靠准确,效率高,成本低。当电源电压从150V至230V之间变化时,输出电压为220V±5%,足以满足一般家庭需。 毕业设计说明书目录
1 引言-------------------------------------------------------------1
2 方案论证---------------------------------------------------------1
2.1方案一------------------------------------------------------1
2.2方案二------------------------------------------------------2
2.3方案比较论证------------------------------------------------3
2.4方案二分析--------------------------------------------------3
2.5方案一的参数设计--------------------------------------------4
3 各期间电路分析---------------------------------------------------4
3.1变压器------------------------------------------------------4
3.2自藕变压器原理----------------------------------------------6
3.3整流电路----------------------------------------------------7
3.4滤波电路----------------------------------------------------9
3.5电压幅度鉴别电路-------------------------------------------13
3.6晶体三极管的工作原理----------------------------------------------------------14
3.7 7806三端稳压器-----------------------------------------------------------------15
4元器件选用与调试方法--------------------------------------------17
5 附录-----------------------------------------------------------18
6 参考文献-------------------------------------------------------19
6参考文献
1.沈尚贤主编.电子技术导论.北京:高等教育出版社,1986
2.童诗白主编.模拟电子技术基础.北京:人民教育出版社.1980
3.陈大钦主编.电子技术基础:模拟部分.北京:高等教育出版社,1991
4.周良权主编.模拟电子技术.北京: 高等教育出版社,1993
5.瞿祖庚主编.模拟电子技术。北京:机械工业出版社,1996
6.秦曾煌主编.电工学:下册.第4版.北京: 高等教育出版社,1990
7.陆坤等编.电子设计技术.成都:电子科技大学出版社,1997
8.电子报(合订本).成都:成都科技术大学出版社,1988_1998
9.江苏电子报(合订本).北京:人民邮电出版社,1997
10.江苏电子报(合订本).合肥:中国科学技术大学出版社,1997
11.电世界(合订本).上海:电世界杂志社,1994_1998
12.电子工程手册系列丛书(电子读物).北京:电子工业出版社,1996
