实用电子调压器的设计2 继电器等调压器原理队输入的电压进行调控，电路简单、装置容易、控制方便的家庭实用电子调压器，这可用作家用电器的调压装置，进行照明灯调光，电风扇调速、电熨斗调温等控制。这台调压器的输出功率达100W，一般家用电器都能使用，具有很强的普及性。
它由自耦调压变压器B1、控制变压器B2、整流滤波、电压幅度鉴别、晶体管开关电路、执行继电器组成。

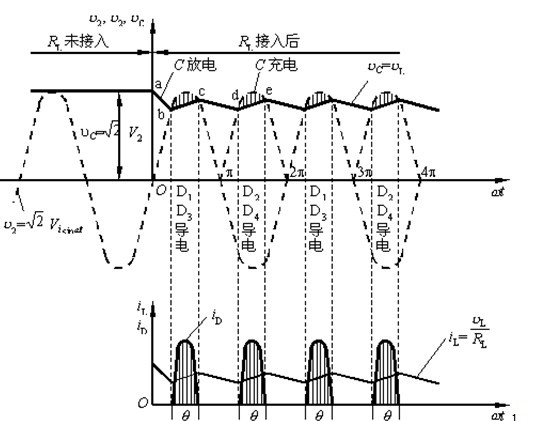

该课题主要的原理分析是这样的：市电从A、B端输入，经开关K、保险丝BK送入控制变电器B2，而B1则串接了执行继电器J1、J2、J3的接点。B2的次级电压经D1～D4全波整流，C1滤波后，一路经7806稳压，C2滤波作为晶体管开关电路的电源；另一路经电位器W分压，从其滑动点取出一定幅度的直流电压，用以控制晶体管开关电路。
稳压管DW、二极管D5、D6及晶体管V1、V2、V3的be结构组成电压幅度鉴别电路。由于D点的电压与输入端的交流电压成正比。当VAB为220V时，DW的稳压值为7.6V，调整电位器使D点的电压为10.4V，那么E点的电压为10.4V-7.6V=2.8V，我们知道一般硅二极管及硅三极管be结构的正向导通电压约为0.7V，这时E点以下的三条支路V1be结、D5+V3be、D5+D6+V5be均导通，这样V1、V3、V5导通，相应的V2、V4、V6截止。继电器J1、J2、J3不动作（J1接在V2，J2接在V4），电源电压经J3的触点接入B1220V端头⑤。当VAB≤205V时，Vd≤9.7V,Ve≤2.1V,这时前两条支路没有变化，第三条支路低于其导通电压而截止，晶体管V5截止，V6导通，继电器J3得电吸合。输入电压经J3的转换接点J2转接到B1的200V抽头④上。这样在输出插座B、C端，仍有220V左右的电压；同样道理，当VAB≤190V时，V4、V6导通，J2、J3吸合。输入电源经 毕业设计说明书目录
1 引言…………………………………………………………………………………12
2 方案论证……………………………………………………………………………13
2．1方案一：……………………………………………………………………13
2．2方案二：……………………………………………………………………14
3 各元器件分析及应用………………………………………………………………17
3．1自耦变压器的工作原理……………………………………………………18…
3．1．1 方案一…………………………………………………………………18
3．1．2 方案二…………………………………………………………………20
3．2 控制电路……………………………………………………………… …22
3．2．1 方案一…………………………………………………………………22
3．2．2 方案二 ……………………………………………………………… 23
4．电路的调试…………………………………………………………………… …33
5． 附录………………………………………………………………………………34
6．参考文献………………………………………………………………………… 36
