基于AT89C51控制的简易的单片机数字钟的设计 三大阶段
单片机诞生于20世纪70年代末，经历了SCM、MCU、SoC三大阶段。1.SCM即单片微型计算机（Single Chip Microcomputer）阶段，主要是寻求最佳的单片形态嵌入式系统的最佳体系结构。“创新模式”获得成功，奠定了SCM与通用计算机完全不同的发展道路。在开创嵌入式系统独立发展道路上，Intel公司功不可没。 2.MCU即微控制器（Micro Controller Unit）阶段，主要的技术发展方向是：不断扩展满足嵌入式应用时，对象系统要求的各种外围电路与接口电路，突显其对象的智能化控制能力。它所涉及的领域都与对象系统相关，因此，发展MCU的重任不可避免地落在电气、电子技术厂家。从这一角度来看，Intel逐渐淡出MCU的发展也有其客观因素。在发展MCU方面，最著名的厂家当数Philips公司。 Philips公司以其在嵌入式应用方面的巨大优势，将MCS-51从单片微型计算机迅速发展到微控制器。因此，当我们回顾嵌入式系统发展道路时，不要忘记Intel和Philips的历史功绩。 3.单片机是嵌入式系统的独立发展之路，向MCU阶段发展的重要因素，就是寻求应用系统在芯片上的最大化解决；因此，专用单片机的发展自然形成了SoC化趋势。随着微电子技术、IC设计、EDA工具的发展，基于SoC的单片机应用系统设计会有较大的发展。因此，对单片机的理解可以从单片微型计算机、单片微控制器延伸到单片应用系统。 单片机作为微型计算机的一个重要分支，应用面很广，发展很快。自单片机诞生至今，已发展为上百种系列的近千个机种。
2.2 单片机的发展历史
如果将8位单片机的推出作为起点，那么单片机的发展历史大致可分为以下几个阶段: （1）第一阶段（1976-1978）：单片机的控索阶段。以Intel公司的MCS – 48为代表。MCS – 48的推出是在工控领域的控索，参与这一控索的公司还有Motorola 、Zilog等，都取得了满意的效果。这就是SCM的诞生年代，“单机片”一词即由此而来。 （2）第二阶段（1978-1982）单片机的完善阶段。Intel公司在MCS – 48 基础上推出了完善的、典型的单片机系列MCS –51。它在以下几个方面奠定了典型的通用总线型单片机体系结构。 ①完善的外部总线。MCS-51设置了经典的8位单片机的总线结构，包括8位数据总线、16位地址总线、控制总线及具有很多机通信功能的串行通信接口。 ②CPU外围功能单元的集中管理模式。 ③体现工控特性的位地址空间及位操作方式。 ④指令系统趋于丰富和完善，并且增加了许多突出控制功能的指令。 （3）第三阶段（1982-1990）：8位单片机的巩固发展及16位单片机的推出阶段，也是单片机向微控制器发展的阶段。Intel公司推出的MCS – 96系列单片机，将一些用于测控系统的模数转换器、程序运行监视器、脉宽调制器等纳入片中，体现了单片机的微控制器特征。随着MCS – 51系列的广应用，许多电气厂商竞相使用80C51为内核，将许多测控系统中使用的电路技术、接口技术、多通道A/D转换部件、可靠性技术等应用到单片机中，增强了外围电路路功能，强化了智能控制的特征。 （4）第四阶段（1990—）：微控制器的全面发展阶段。随着单片机在各个领域全面深入地发展和应用，出现了高速、大寻址范围、强运算能力的8位/16位/32位通用型单片机，以及小型廉价的专用型单片机。
2.3 单片机的发展趋势
目前，单片机正朝着高性能和多品种方向发展趋势将是进一步向着CMOS化、低功耗、小体积、大容量、高性能、低价格和外围电路内装化等几个方面发展。下面是单片机的主要发展趋势。 CMOS化 近年，由于CHMOS技术的进小，大大地促进了单片机的CMOS化。CMOS芯片除了低功耗特性之外，还具有功耗的可控性，使单片机可以工作在功耗精细管理状态。这也是今后以80C51取代8051为标准MCU芯片的原因。因为单片机芯片多数是采用CMOS（金属栅氧化物）半导体工艺生产。CMOS电路的特点是低功耗、高密度、低速度、低价格。采用双极型半导体工艺的TTL电路速度快，但功耗和芯片面积较大。随着技术和工艺水平的提高，又出现了HMOS（高密度、高速度MOS）和CHMOS工艺。CHMOS和HMOS工艺的结合。目前生产的CHMOS电路已达到LSTTL的速度，传输延迟时间小于2ns，它的综合优势已在于TTL电路。因而，在单片机领域CMOS正在逐渐取代TTL电路。 低功耗化 单片机的功耗已从Ma级，甚至1uA以下；使用电压在3~6V之间，完全适应电池工作。低功耗化的效应不仅是功耗低，而且带来了产品的高可靠性、高抗干扰能力以及产品的便携化。 低电压化 几乎所有的单片机都有WAIT、STOP等省电运行方式。允许使用的电压范围越来越宽，一般在3~6V范围内工作。低电压供电的单片机电源下限已可达1~2V。目前0.8V供电的单片机已经问世。 低噪声与高可靠性 为提高单片机的抗电磁干扰能力，使产品能适应恶劣的工作环境，满足电磁兼容性方面更高标准的要求，各单片厂家在单片机内部电路中都采用了新的技术措 目录
第一章 概述 22
1.1 毕业设计要求 22
1.2 毕业设计目的 22
第二章 单片机发展历史 23
2.1 三大阶段 23
2.2 单片机的发展历史 23
2.3 单片机的发展趋势 24
第三章 单片机的组成及特点 26
3.1 单片机的组成 26
3.2 单片机的特点 26
3.3 单片机的分类 26
第四章 单片机的应用 28
4.1单片机的应用分类 28
第五章 硬件电路设计 29
5.1 方案选择与相关技术 29
5.2 数字钟的构成 29
5.3 实验中所需的器材 30
5.4 AT89C51的单片机简介 30
5.4.1 主要特性 32
5.4.2 管脚说明 32
5.4.3 振荡器特性 34
5.5 CC4511 集成简介 35
5.5.1 4511集成分析 36
5.5.2 4511的逻辑图 36
5.5.3 译码器CC4511的引脚连接 37
5.6 LED数码显示器简介 38
5.6.1 LED数码显示器的结构 38
5.6.2 LED数码显示器有两种连接方法 38
5.7时钟电路 39
5.7.1 晶体振荡器与AT89C51的接法 39
5.7.2 单片机AT89C51的引脚的连接 39
第六章 调试过程： 40
6.1检测AT89C51运行否 40
6.2七段数码管 40
第七章 总 结 41
致 谢 42
参考文献 43

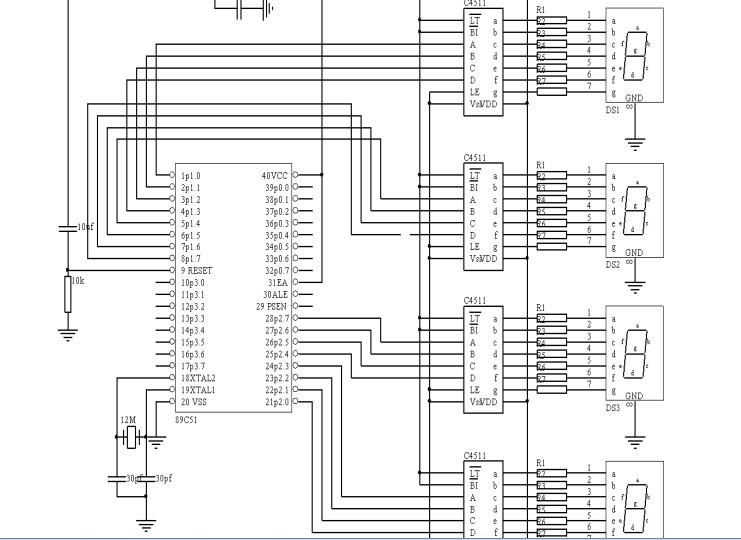

附录一 系统硬件电路图 44
参考文献
1. 张毅坤 陈善久 裘雪红. 单片微型计算机原理及应用. 西安电子科技大学出版社. 1998年9月第1版.
2． 任为民. 《电子技术基础课程设计》中央广播电视大学出版社. 1997年5月第1版.
3．谭浩强.《 C程序设计(第二版)》清华大学出版社. 1999年12月第2版.
4．孙建三.《数字电子技术》北京：机械工业出版社.20005．杨爱琴.《数字电路与逻辑》北京：科技出版社.19966．郝波.《数字电路》北京：电子工业出版社.19927．彭军.《数字电路设计与制作》北京：科学出版社.19848．卢尔健.《电路与电子技术》武汉：科学技术出版社.19969．薛华.《数字计数电路》北京：人民邮电出版社.199010．杨冰.《数字电路设计与实践》武汉：华东师范大学出版社.199111．林存良.《电子技术基础》北京：人民教育出版社.1985
