无锡市某大厦空调工程设计
第一章 工程概况
无锡某大厦位于无锡市中心,无锡地处我国长江中下游地区,属北亚热带季风气候区,四季分明,夏热冬冷,春秋短暂,雨量集中,历年平均气温16℃,主导风向夏季为西南风,冬季为东北风。大厦由商场、KTV包厢、餐厅等功能组成的综合楼,1层作商场,2层作餐厅,3到17层作KTV包厢和办公场所。

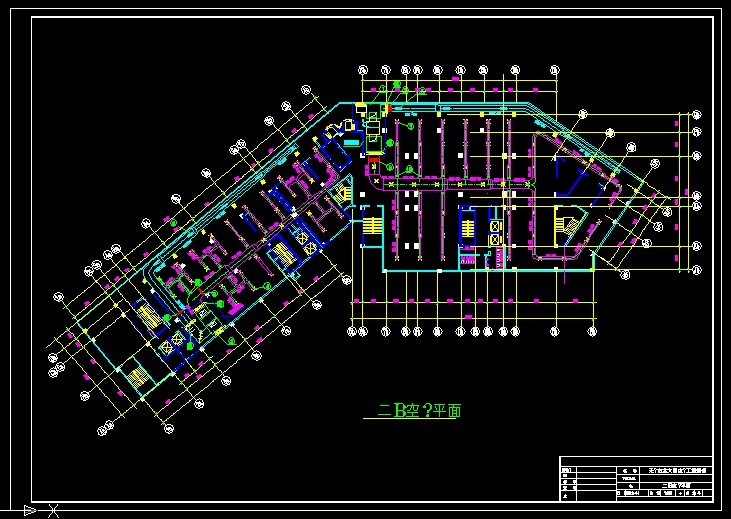

第一节 餐厅设计参数
(1)层高为4.5m;
(2)外窗:双层窗,5mm厚普通玻璃,全部玻璃,白色窗帘(浅色),窗高4.5m;
(3)餐厅工作总小时数为14小时(9:00—22:00),每人平均呆4小时;
(4)室内压力稍高于室外大气压力;
(5)室内照明:35w/m2,白炽灯,开灯时间(16:00—24:00);
(6)空调设计运行时间24小时;
(7)夏季:室内计算温度为26o,相对湿度为65﹪,新风量:20m3/(h.人);夏季室外平均风速v=3.2m/s;
(8)餐厅室内焓值hR=60.8KJ/Kg,室外空气焓值h0=90.7 KJ/Kg。
第二节 KTV设计参数
(1)外墙构造:a.水泥沙浆;b.砖墙δ=240mm;c.白灰粉刷,属于Ⅲ型,传热系数K=1.97w/(m2.k);
(2)外窗:双层窗,3mm厚普通玻璃,金属窗框,80%玻璃,白色窗帘(浅色),窗高1500mm;
(3)内墙:领室包括走廊,均与客房温度相同;
(4)室内压力稍高于室外大气压力;
(5)室内照明:20w/m2 ,荧光灯(n1=1.0,n2 =0.6),开灯小时数13个小时(16:00—5:00);
(6)室内人数指标:0.3人/m2,在室内的总小时数:18个小时(9:00—3:00);
(7)空调设计运行时间24小时;
(8)夏季室内干球温度26 oC ,相对湿度为60﹪,新风量≥30m3/(h.人)(取每人新风量为30m3/(h.人);
(9)内墙与外墙传热系数取相同值;
(10)KTV室内焓值为58.5KJ/Kg,室外空气焓值h0=90.7 KJ/Kg。
第二章 负荷计算
第一章 负荷计算运用的公式
1外墙、外玻璃窗瞬变传热引起的冷负荷
在室内外温差作用下,玻璃窗瞬变传热引起的逐时冷负荷可按下式计算:
LQ=AK(Tn—TN)
式中 A——外墙、窗口面积,㎡;
K——外墙、玻璃窗的传热系数
Tn——室内设计温度
TN——外墙、玻璃窗的冷负荷温度的逐时值
2透过玻璃窗的日射得热引起的冷负荷
透过玻璃窗进入室内的日射得热形成的逐时冷负荷LQ按下式计算:
LQ=ACZDJMAXCLQ W
式中 A——窗玻璃的净面积;
CZ——窗玻璃的综合遮阳系数;
DJMAX——日射得热的最大值
CLQ ——冷负荷系数
3人体散热引起的冷负荷
人体散热与性别、年龄、衣着、劳动强度以及环境条件等多种因素有关。在人体散发的热量中,辐射成分约占40%,对流成分约占20%,其余40%则为潜热。这一潜热量可认为是瞬时冷负荷,对流热也形成瞬时冷负荷。辐射与前述各种情况相同,形成滞后冷负荷。
由于性质不同的建筑物中有不同比例的成年男子、女子和儿童数量,而成年女子和儿童的散热量低于成年男子。为了实际计算方便,可以成年男子为基础,乘以考虑了各类人员组成比例的群集系数。
LQ= qxnn′CLQ+ q1nn′
式中 qx——不同室温和劳动性质成年男子显热散热量
q1——不同室温和劳动性质成年男子潜热散热量
n——室内全部人数;
n′——群集系数;
CLQ——人体显热散热准负荷系数
4照明散热形成的冷负荷计算式为
LQ=1000n1n2PCLQ
式中 CLQ——照明散热冷负荷系数
n2——灯罩隔热系数
n1——镇流器消耗功率系数
P——照明灯灯具所需功率
第二节 负荷计算
空调负荷是空调设计中最基本也是最重要的数据之一,是合理选用空调设备的主要依据,其包括空调房间负荷、新风负荷、空调系统负荷级制冷系统负荷。空调房间负荷、新风负荷及空调系统负荷为选用风机盘管、空调箱及新风机组的容量的大小提供计算基础。空调房间负荷的计算采用冷负荷系数法或谐波反应进行计算。
空调房间冷负荷的计算总是以室内外空气参数为设计依据,正确确定不同使用功能的空调房间室内外空气参数,对空调设备的投资和经济运行等均具有重要意义。
工艺性空调根据不同的工艺要求,其温度和湿度以及控制精度的变化范围较大,可在有关规范或空调手册中查找。确定工艺性空调内计算参数是,移动要了解实际工艺生产过程对温度湿度的要求。在工艺条件允许的前提下,夏季尽量提高室温和相对湿度,这样可以节省设备投资和能源消耗,而且有利于工人健康。
