宜兴玉家商用多联机的设计与安装
摘要
随着社会的不断发展和进步，多联机系统逐渐进入大家的视线。如今，对于中小型的建筑而言，多联机凭借他独特的性能以及质优价廉的姿态，逐渐被社会认可。本设计为宜兴玉家展厅空调设计,该空调系统为舒适性空调系统。宜兴玉家大厦是一栋展厅、办公为一体的综合性大厦，共两层，建筑面积在1600平方，其中空调的使用面积为1200平方。本设计主要是针对办公室、展厅等功能进行空调设计,为办公人员、来访人员等提供一个舒适健康的环境。本设计根据该建筑各部分的结构特点及其用途，在充分考虑室内环境的舒适性、运行管理上的方便和节能等各方面的基础上，采用了商用多联机组。针对展厅等大空间采用四面出风嵌入式的空调内机，百叶风口下送风；办公室采用标准风管机的空调内机，百叶风口侧送风。该展厅共五个系统，分别是：大阪区，精品/佛像区，大中型产品区，中小型产品区，大厅（含办公室，会议室和财务室）。
关键词: 商用多联机组 四面出风嵌入式 风管机
第1章 工程概况
宜兴市位于北纬31°07’ ---31°37’，东经119°31--120°03’。东濒太湖，东南邻浙江长兴，西南界安徽广德，西接溧阳，西北毗连金坛，北面与武进相傍，滆湖镶嵌其间。年末耕地99.14万亩。地势南高北低。南部为丘陵山区，北部为平原区；东部为太湖渎区，西部为低洼圩区。
宜兴市全年温暖湿润。热量条件好，年平均气温15.7C夏季最热月平均气温28.3C。年平均无霜期240多天，生长期可达250天左右，积温5418oC，日照较足，7-8月日照时数最多。属北亚热带南部季风区气候，春夏多东南风，秋季多偏东风，冬季多西北风。四季分明、温和温润，雨量充沛。年平均气温16.0℃，较常年偏高0.3℃，全年气候异常特点明显，创下多项历史极值。全年气温起伏变化较大，4月份平均气温12.5℃，较常年偏低2.5℃，创下4月平均气温新的最低极值；8月份平均气温29.9℃，较常年偏高2.4℃，
宜兴玉家展厅位于宜兴市东南区，是一栋集展厅、办公等结合的综合性大厦，共二层，一层高4米，二层高3.7米。一层包括大阪区，大厅，以及中小型产品区。二层包括大厅（含办公室，财务室，以及会议室），精品佛像区，中小型产品区。总的建筑面积为1200m2。整个展厅共五个系统，其中一层三个系统，包括大阪区，大厅（含办公室和财务室），以及中小型产品区。其中大阪区系统外机匹数为20匹，共四台四面出风嵌入式空调内机；大厅（含办公室，会议室和财务室）系统匹数为10匹，共两台四面出风嵌入式的空调内机；大中型产品区系统的匹数为20匹，共四台四面出风嵌入式空调内机,。二层包括三个系统，包括精品佛像区和大中型产品区。其中精品佛像区系统外机的匹数为20匹，共四台四面出风嵌入式空调内机,；中小型产品区系统的匹数为20匹，共四台四面出风嵌入式空调内机。五台外机全部放在楼顶，主管道沿墙敷设在桥架内，桥架干挂在大理石墙面内。
第2章 设计依据
2.1基本气象参数
地理位置: 宜兴市 位置: 北纬31°17’，东经119°61
2.1.1 夏季参数
大气压: 94.77 kPa 室外计算干球温度: 31.60 ℃
空调日平均干球温度: 28.00 ℃ 平均日较差: 6.90℃
室外计算湿球温度: 26.70 ℃ 室外平均风速: 1.1/s
2.1.2 冬季参数
大气压： 96.32 Kpa 空调室外计算温度 1 ℃
室外计算相对湿度 80.00 % 室外平均风速 0.9 m/s
目 录
前言 1
第1章工程概况 2
第2章设计依据 3
2.1基本气象参数 3
2.1.1 夏季参数 3
2.1.2 冬季参数 3
2.2室内设计参数 3
2.3空调方案比较 3
2.4空调室内机形式得到选择 5
第3章负荷计算 6
3.1 建筑物围护结构的热工性能 6
3.2 冷负荷计算 6
3.2.1 外墙和屋面传热冷负荷计算公式 6
3.2.2 外窗瞬时传热冷负荷 6
3.2.3 过玻璃窗的日射得热引起的冷负荷 7
3.2.4 人员散热引起的冷负荷 7
3.2.5 照明散热引起的冷负荷 8
3.2.6 设备冷负荷 8
3.3负荷计算结果列表 9
第4章空气处理方案 10
4.1 风管机的送回风方案 10
4.1.1 上送下回 10
4.1.2中部送风 10
4.1.3上送下回 11
4.2 送风口与回风口的形式 11
4.3风口的布置 12
4..3.1出风口的布置 12
4.3.2 回风口的布置 12
4.3.3风口的制作 13
第5章空调机器的选型及安装 14
5.1 室内机的选型与安装 14
5.1.1室内机的选型 14
5.1.2室内机的安装 14
5.2室内外机的配比 14
5.3室外机的选型与安装 14
5.3.1 室外机的选型 14
5.3.2室外机的安装规范 15
第6章管道的保温及防腐设计 16
6.1保温材料及厚度 16
6.1.1 保温材料 16
6.1.2保温材料及厚度选择 16
6.2 冷媒配管的保温 16
6.3 注意事项 17
第7章消声减震设计 18
7.1消声设计 18
7.2减震设计 18
第8章分歧管的选型与安装 20
8.1冷媒配管的设计 20
8.2冷媒配管的布置 20
8.3冷凝水管的设计 20
8.4分歧管的选型与安装 21
8.4.1分歧管的选型标准 21
8.4.2分歧管的安装 22
8.5充氮焊接 23
第9章线路敷设要求 24
第10章冷凝水泵选型与安装 26
10.1水泵计算与选型 26
10.1.1冷凝水泵的扬程 26
10.2冷凝水泵的安装要求 26
10.2.1安装 26
10.2.2配管 27
10.2.3电器配线 28
第11章暖通行业的设计和安装规范 29
11.1基础类 29
11.2暖通空调一般设计规范 29
11.3住宅与公共建筑 30
11.4专门工程建筑类 31
11.5工程设计防火类 31
11.6施工验收及质量验收许定 32
11.7环境保护，劳动卫生与安全类 32
11.8其他 33
结束语 34
参考文献 35
附录1 各房间冷负荷 36
附录2 各房间冷负荷汇总 42
附录3 1-2层负荷汇总 43
附录4 宜兴玉家空调配置表 44
附录5 宜兴玉家中央空调一层竣工图 45
附录6 宜兴玉家中央空调二层竣工图 46

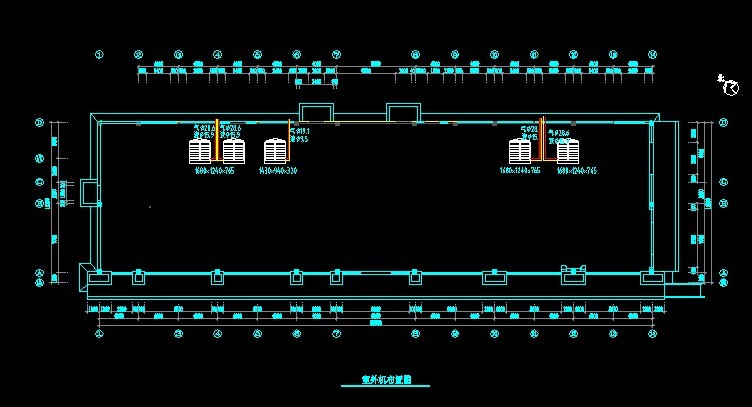

附录7 宜兴玉家中央空调室外机布置竣工图 47
参考文献
[1] 黄翔,空调工程.北京：机械工业出版社,2006.4.
[2] 薛殿华，空气调节[M].北京：清华大学出版社，1999.6.
[3] 赵荣义，简明空调设计手册[M].北京：中国建筑工业出版社，1998.
[4] 马最良,姚杨, 民用建筑空调设计[M].北京：化学工业出版社，2003.
[5] GB 5009-2003 采暖通风与空气调节设计规范.
[6] GB 50016-2006建筑设计防火规范.
[7] GB/T 50114-2001暖通空调制图标准.
[8] GB 50045-95 高层民用建筑设计防火规范
[9] 陆耀庆, 实用供暖空调设计手册[M].北京：中国建筑工业出版社,1993.6.
[10] 孙一坚, 工业通风[M].北京：中国建筑工业出版社.1994.1.
[11] 潘云钢, 高层民用建筑空调设计[M].北京：中国建筑工业出版社,1999.
[12] 暖通空调常用数据手册 北京：中国建筑工业出版社,2001.
[13] 何耀东，何青主编 中央空调[M].北京：冶金工业出版社 1998.4.
[14] 彦启森等, 空气调节用制冷技术[M].北京：中国建筑工业出版社，2004.
[15] 王荣祥，流体输送设备[M].北京：冶金工业出版社，2002.5.
[16] 吴味隆，锅炉及锅炉房设备[M].北京：中国建筑工业出版社，2006.
[17] 龚崇实等，通风空调工程安装手册 北京：中国建筑工业出版社，1989年
[18] 郭庆堂，《简明空调用制冷设计手册》 北京：中国建筑工业出版社
[19] 付祥钊, 流体输配管网[M].北京：中国建筑工业出版社
[20] 连之伟, 热质交换原理与设备[M].北京：中国建筑工业出版社
[21] 朱立， 《空气调节技术》 北京 高等教育出版社
[22 ] 李天荣主编，建筑消防设备工程，重庆大学出版社
