五站自动生产线调试与实现（电子专业论文）
摘要
本设计主要是针对YL-335A自动化生产线的供料单元和加工单元，根据现实的工程需求，加上对可编程控制器的理解和分析，采用可编程序控制器对软件开发与调试做了介绍，完成了供料单元和加工单元的硬件配置和软件设计。
本设计共分四部分，其中第一部分对前人的YL-335A自动化生产线做了简要的介绍。第二部分对该设计进行了方案论证。第三部分根据毕业设计要求，结合自己的实践经验，提出了两站的合理设计方案，并对设计步骤作了进一步的介绍。同时对两站的各个部件及原理做了介绍。第四部分对两站的软件设计进行了细致的讲解，并对编程软件和编程中所用到的一些指令作了介绍，对部分程序作了详细的解读。整个设计，对具体的模拟过程作了详细的叙述，并配有画面。
本设计通过软硬件之间的配合与调试，从而达到工业设计的要求，实现这两站的自动化控制。
关键词：PLC,供料站，加工站
1. 引言
现代化的自动化生产设备（自动生产线）的最大特点是它的综合性和系统性，在这里，机械技术、微电子技术、电工电子技术、传感测试技术、接口技术、信息变换技术、网络通信技术等多种技术有机地结合，并综合应用到生产设备中；而系统性指的是，生产线的传感检测、传输与处理、控制、执行与驱动等机构在微处理单元的控制下协调有序地工作，有机地融合在一起。
可编程控制器（PLC）以其高抗干扰能力、高可靠性、高性能价格比且编程简单而广泛地应用在现代化的自动生产设备中，担负着生产线的大脑---微处理单元的角色。因此，培养掌握机电一体化技术，掌握PLC技术及PLC网络技术的技术人才是当务之急。
亚龙YL-335A型自动生产线实训考核设备在铝合金轨式实训台上安装送料、加工、装配、输送、分拣等工作单元，构成一个典型的自动化生产线的机械平台，系统各机构都采用了气动驱动、变频器驱动和步进电机位置控制等技术。系统的控制方式采用每一工作单元有一台PLC承担其控制任务，各PLC之间通过RS485串行通讯实现互连的分布控制方式。因此，YL-335A综合应用了多种技术知识，如气动控制技术、机械技术（机械传动、机械连接等）、传感器应用技术、PLC控制和组网、步进电机位置控制和变频器技术等。利用YL-335A，可以模拟一个与实际生产情况十分接近的控制过程，使学习者得到一个非常接近于实际的教学设备环境，从而缩短了理论教学与实际应用之间的距离。
YL-335A采用模块组合式的结构，各工作单元是相对独立的模块，并采用了标准结构和抽屉式模块放置架，具有较强的互换性。可根据实训需要或工作任务的不同进行不同的组合、安装和调试，达到模拟生产性功能和整合学习功能的目标，十分适合教学实训考核或技能竞赛的需要。
本论文主要阐述了YL-335A型自动化生产线实训考核装备中供料站和加工站的基本结构、工作原理、工作过程及所采用的各种传感技术和机电一体化技术。
课题需要完成的任务：
1、可行性方案的分析及方案讨论；
2、分析系统的主要组成，画出流程框图；
3、设计PLC控制模块，并画出梯形图；
4、设计监控界面，并使用组态软件实现
5、完成毕业设计总结报告及相应的科技英文资料翻译。
毕业设计说明书目录
1 引言………………………………………………………………………………3
2 亚龙生产线简介…………………………………………………………………4
3 系统方案论证……………………………………………………………………7
3．1方案一……………………………………………………………………7
3．2 方案二……………………………………………………………………8
4 网络控制方案论证…………………………………………………………………8
4．1 方案一……………………………………………………………………9
4．2 方案二 ……………………………………………………………………13

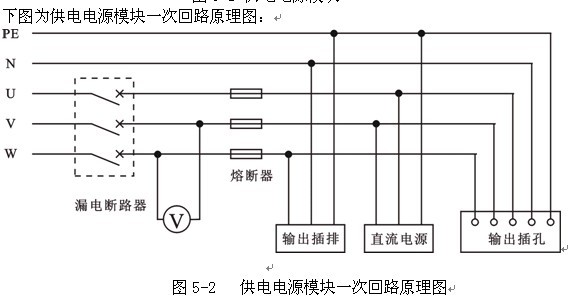

5 电源电路方案………………………………………………………………………20
6 气源处理组件………………………………………………………………………21
7 供料和加工模块结构………………………………………………………………22
7.1供料模块结构………………………………………………………………22
7.2加工模块结构…………………………………………………………………27
8 供料和加工单元的PLC控制…………………………………………………………30
8.1供料单元的PLC控制…………………………………………………………30
8.2加工单元的PLC控制…………………………………………………………35
5．软硬件系统的调试…………………………………………………………………41
6． 附录…………………………………………………………………………………43
7．参考文献……………………………………………………………………………44
11. 参考文献
1.中国--亚龙科技集团— 亚龙YL-335A型自动化生产线实训考核装备
2.刘继修— PLC应用系统设计
3.田淑珍— S7-200 PLC原理及应用
4.廖常初— S7-200 PLC基础教程
5.吴启红— 变频器、可编程序程控制器及触摸屏综合应用技术指导书
