压电式超声波发生器的设计（电子论文）
理论上可以达到毫米级。
1.3.2压电式超声波发生器原理
压电式超声波发生器实际上是利用压电晶体的谐振来工作的。超声波发生器内部结构如图1所示，它有两个压电晶片和一个共振板。当它的两极外加脉冲信号，其频率等于压电晶片的固有振荡频率时，压电晶片将会发生共振，并带动共振板振动，便产生超声波。反之，如果两电极间未外加电压，当共振板接收到超声波时，将压迫压电晶片作
振动，将机械能转换为电信号，这时它就成为超声波接收器了。
图1超声波传感器结构
1.3.3超声波测距原理

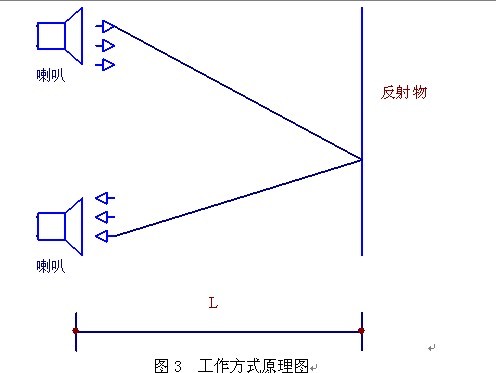

超声波发射器向某一方向发射超声波，在发射时刻的同时开始计时，超声波在空气中传播，途中碰到障碍物就立即返回来，超声波接收器收到反射波就立即停止计时。超声波在空气中的传播速度为340m/s，根据计时器记录的时间t，就可以计算出发射点距障碍物的距离(s)，即：s=340t/2，这就是所谓的时间差测距法。
采用AT89C51或AT89S51单片机,晶振:12M,单片机用P1.0口输出超声波换能器所需的40K方波信号,利用外中断0口监测超声波接收电路输出的返回信号,显示电路采用简单的4位共阳LED数码管,断码用74LS244,位码用8550驱动.
超声波测距的算法设计: 超声波在空气中传播速度为每秒钟340米（15℃时）。X2是声波返回的时刻，X1是声波发声的时刻，X2-X1得出的是一个时间差的绝对值，假定X2-X1=0.03S，则有340m×0.03S=10.2m。由于在这10.2m的时间里，超声波发出到遇到返射物返回的距离，
采用AT89C51或AT89S51单片机,晶振:12M,单片机用P1.0口输出超声波换能器所需的40K方波信号,利用外中断0口监测超声波接收电路输出的返回信号,显示电路采用简单的4位共阳LED数码管,断码用74LS244,位码用8550驱动. 主要由单片机系统及显示电路、超声波发射电路和超声波检测接收电路三部分组成。采用AT89S51来实现对CX20106A红外接收芯片和TCT40-10系列超声波转换模块的控制。单片机通过P1.0引脚经反相器来控制超声波的发送，然后单片机不停的检测INT0引脚，当INT0引脚的电平由高电平变为低电平时就认为超声波已经返回。计数器所计的数据就是超声波所经历的时间，通过换算就可以得到传感器与障碍物之间的距离。
单片机发出超声波测距是通过不断检测超声波发射后遇到障碍物所反射的回波，从而测出发射和接收回波的时间差tr，然后求出距离S＝Ct／2，式中的C为超声波波速。
限制该系统的最大可测距离存在4个因素：超声波的幅度、反射的质地、反射和入射声波之间的夹角以及接收换能器的灵敏度。接收换能器对声波脉冲的直接接收能力将决定最小的可测距离。为了增加所测量的覆盖范围、减小测量误差，可采用多个超声波换能器分别作为多路超声波发射／接收的设计方法。由于超声波属于声波范围，其波速C与温度有关，表1。列出了几种不同温度下的波速。
