基于555定时器制作的数字钟的设计
555定时器制作简单，硬件实现较为复杂，软件方面较为简单。方案使用555多谐振荡器来产生1HZ的信号。通过改变相应的电阻电容值可使频率微调，不必使用分频器高频信号进行分频使电路繁复。虽然此振荡器没有石英晶体稳定度和精确性高。[2]

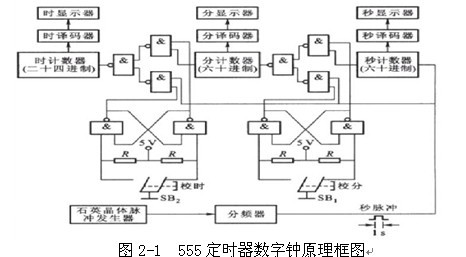

图2-1 555定时器数字钟原理框图
由于设计方便，操作简单，成为了设计时的首选，但是由于与实验中使用的555芯片产生的脉冲相比较，利用晶振产生的脉冲信号更加的稳定，同过电压表的测量能很好的观察到这一点，同时在显示上能够更加接进预定的值，受外界环境的干扰较少，一定程度上优于使用555芯片产生信号方式。
2．2方案二：单片机时钟电路
随着单片机性能价格比的不断提高，新一代产品的应用越来越广泛，大可构成复杂的工业过程控制系统，完成复杂的控制功能，小则可以用于家电控制，甚至能够用来做儿童电子玩具。它功能强大，体积小，重量轻，灵活好用，配以适当的接口芯片，可以构造各种各样、功能各异的微电子产品。鉴此，设计开发了一种基于单片机的多用途定时器。它造价低，功能全，整体功能价格比高，配以小键盘和LED显示器，可适应各种场合的定时及预警之用。
图2-2 电子定时器总电路图
2. 3方案比较与选择
方案一 简单易懂,软件编程用的较少，采用555定时器的使用来控制数字钟的定时功能,硬件电路较为复杂。方案二硬件电路方面较为简单，它造价低，功能全，整体功能价格比高，配以小键盘和LED显示器，可以完成复杂的控制功能。所以选择方案二进行详细论述。
3 各电路设计和论证
3．1电源电路设计和论证
3. 1. 1 MCS-51引脚及功能
图3-1 8051单片机引脚排列
（1）输入/输出引脚（I/O口线）
各引脚功能简要说明如下：
P0.0～P0.7: P0口8位双向I/O口，占39～32脚；
P1.0～P1.7: P1口8位准双向I/O口，占1～8脚；
P2.0～P2.7: P2口8位准双向I/O口，占21～28脚；
P3.0～P3.7: P3口8位准双向I/O口，占10～17脚；
（2）控制口线
（29脚）：外部程序存储器读选通信号。在访问外部ROM时， 信号定时输出脉冲，作为外部ROM的选通信号。
ALE/ （30脚）：地址锁存允许/编程信号。在访问片外存储器时，该引脚是地址锁存信号；对8751内部EPROM编程时为编程脉冲输入端。
/VPP（31脚）：外部程序存储器地址允许/固化编程电压输入端。当 为低电平时，CPU直接访问外部ROM，当 为高电平时，则CPU先对内部0～4K ROM访问，然后自动延至外部超过4K的ROM。当对8751内EPROM编程时，则为21V编程电源输入端。
RST/VPD（9脚）：RST是复位信号输入端,VPD是备用电源输入端。
（3）电源及其它
Vcc（40脚）：电源端+5V。
Vss（20脚）：接地端。
XTALl、XTAL2（19～18脚）：时钟电路引脚。当使用内部时钟时，这两个引脚端外接石英晶体和微调电容。当使用外部时钟时，用于外接外部时钟源。
