二极管环形调幅电路。调幅可以在发送设备的低电平级实现，也可以在高电平级（如末级功率放大级）实现。采用二极管环形相乘器（如图8所示）可以很方便地构成低电平调幅电路，相乘器组件中的三个端口，若一个输入低电平调制信号，另一个输入高频载波信号，那么从第三个端口就可以得到双边带调幅信号。考虑到混频组件变压器的低频特性较差，所以调制信号一般都加到两变压器的中心抽头上，即加到I端口，载波信号加到L端口，双边带调幅信号由R端口输出，但是得要求载波信号振幅足够大，以使二极管工作在开关状态。主要缺点是无增益，且各端口之间的隔离度比较低，有更多的边频分量，并随工作频率的提高而下降。
模拟乘法器调幅电路。采用双差分对集成模拟相乘器MC1496可构成性能优良的调幅电路，功能易于实现，输出频谱比较纯净，而且能比较好地达到调制系数30%的要求，不易受到外界的干扰。所以采用方案二。

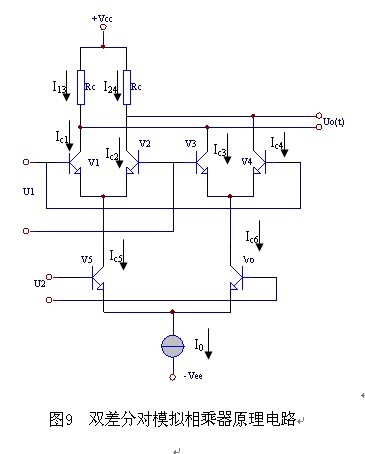

双差分对模拟相乘器原理电路如图9所示，由三个差分对管组成。电流源I0
提供差分对管V5、V6的偏置电流，而V5提供V1、V2差分对管的偏置电流，V6提供V3、V4差分对管的偏置电流。输入信号U1交叉加到V1、V2和V3、V4两个差分对管的输入端，U2加到差分对管V5、V6的输入端，静态，即U1=U2=0时，IC5=IC6=I0/2，IC1=IC2=IC3=IC4=I0/4，I13=IC1+IC3=I0/2，I24=IC2+IC4=I0/2。本方案采用的MC1496，应用广泛，其电路结构与图6基本类似。所不同的是，内部增加多路电流源电路，而且外接一电阻，利用其负反馈作用，以扩大输入电压U2的动态范围。
3.3 功率放大前置激励级
3.3.1 方案一：
采用分立器件构建，由共射极放大器和射极电压跟随器组成。电压跟随器的显著特点就是，输入阻抗高，而输出阻抗低，易于完成前后级的阻抗匹配问题，而且可以起到隔离作用。
3.3.2 方案二：
采用高频宽带运放来放大调幅波和激励功放级。由于高频宽带运放成本高，带负载能力不强，而且容易损坏，故采用分立器件搭建电路。
3.4、高频功率放大
在高频功率放大器中，当需要的输出功率超过单个电子器件所能输出的功率时，可以利用多个功率放大电路同时对输入信号进行放大 , 然后设法将各个功放的输出信号相加 , 这样得到的总输出功率可以远远大于单个功放电路的输出功率，这就是功率合成技术。
3.4.1 方案一：
采用反相功率合成电路。反相功率合成器的优点是：输出偶次谐波被衰减，输电阻比单边工作时高，因而引线电感的影响减小。
3.4.2 方案二：
采用同相功率合成电路。同相功率合成电路中偶次谐波在输出端是相加的，因此输出中有偶次谐波存在。基于对效率与谐波干扰的考虑选用方案一的反相功率合成电路。
同相与反相的功率合成关系如图10和表一所示。功率合成信号由A、B两端输入相同功率(等值同相电流)，负载Rc上获得A,B两端输入功率之和。电路对称平衡，即符合Rc=Ra/2=Rb/2=Rd/4条件时，Id=0，且A,B两端相互隔离，即一路损坏时，另一路仍可正常工作。若A、B两端输入相同功率(等值反相电流)时，IC=0，负载Rd上获得A,B两端输入功率之和。
