二极管环形调幅电路的设计（电子论文）

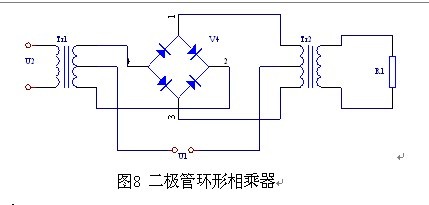

二极管环形调幅电路。调幅可以在发送设备的低电平级实现，也可以在高电平级（如末级功率放大级）实现。采用二极管环形相乘器（如图8所示）可以很方便地构成低电平调幅电路，相乘器组件中的三个端口，若一个输入低电平调制信号，另一个输入高频载波信号，那么从第三个端口就可以得到双边带调幅信号。考虑到混频组件变压器的低频特性较差，所以调制信号一般都加到两变压器的中心抽头上，即加到I端口，载波信号加到L端口，双边带调幅信号由R端口输出，但是得要求载波信号振幅足够大，以使二极管工作在开关状态。主要缺点是无增益，且各端口之间的隔离度比较低，有更多的边频分量，并随工作频率的提高而下降。
3.2.2 方案二：
模拟乘法器调幅电路。采用双差分对集成模拟相乘器MC1496可构成性能优良的调幅电路，功能易于实现，输出频谱比较纯净，而且能比较好地达到调制系数30%的要求，不易受到外界的干扰。所以采用方案二。
双差分对模拟相乘器原理电路如图9所示，由三个差分对管组成。电流源I0
提供差分对管V5、V6的偏置电流，而V5提供V1、V2差分对管的偏置电流，V6提供V3、V4差分对管的偏置电流。输入信号U1交叉加到V1、V2和V3、V4两个差分对管的输入端，U2加到差分对管V5、V6的输入端，静态，即U1=U2=0时，IC5=IC6=I0/2，IC1=IC2=IC3=IC4=I0/4，I13=IC1+IC3=I0/2，I24=IC2+IC4=I0/2。本方案采用的MC1496，应用广泛，其电路结构与图6基本类似。所不同的是，内部增加多路电流源电路，而且外接一电阻，利用其负反馈作用，以扩大输入电压U2的动态范围。
