触摸屏操作画面组态方案设计
触摸屏技术在我国的应用虽然只有10多年的时间,但是它已经成了继键盘、鼠标、手写板、语音输入后最为普通百姓所易接受的计算机输入方式。因为利用这种技术,用户只要用手指轻轻地触碰计算机显示屏上的图符或文字就能实现对主机操作,从而使人机交互更为直截了当,这种技术极大方便了用户,非常适合多媒体信息查询。同时,这种人机交互方式赋予了多媒体崭新的面貌,是极富吸引力的全新多媒体交互设备。
(1)触摸屏基本原理
触摸屏的本质是传感器,它由触摸检测部件和触摸屏控制器组成。触摸检测部件安装在显示器屏幕前面,用于检测用户触摸位置,接受后送触摸屏控制器;触摸屏控制器的主要作用是从触摸点检测装置接收触摸信息,并将它转换成触点坐标送给CPU,同时能接收CPU发来的命令并加以执行。
(2)触摸屏的分类
目前,根据传感器的类型,触摸屏大致被分为红外线式、电阻式、表面声波式和电容式触摸屏四种。
(3)触摸屏的使用方法
1)明确监控任务要求,选择适合的HMI产品;
2)在PC机上用画面组态软件编辑“工程文件”;
3)测试并保存已编辑好的“工程文件” ;
4)PC机连接HMI硬件,下载“工程文件”到HMI中;
5)连接HMI和工业控制器(如PLC、仪表等),实现人机交互。

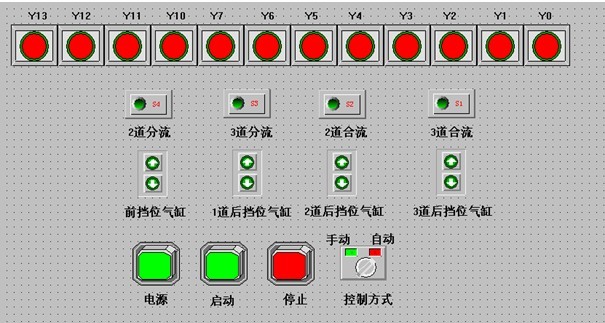

4.2 触摸屏操作画面组态方案设计
触摸屏的主要功能是取代传统的控制面板和显示仪表,同时可控制PLC、单片机、变频器、智能仪表。能有效地节省PLC编辑空间和程序量、随时显示重要信息,有利于机械设备的正常运行,便于维修。可以存储丰富多彩的画面信息,使机器具有人性化。多语言文字切换功能,多台人机MULTIDROP-LINK功能及组网通信功能,能够有效提高该设备的智能化、信息化和自动化控制程度。
