C618机床调速电机控制电路图的设计

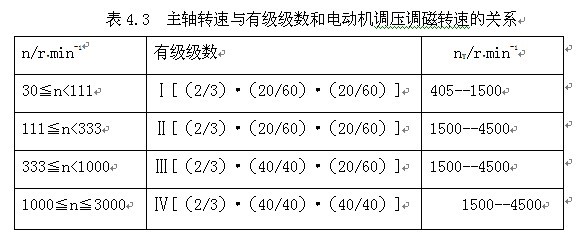

在本课程设计中主轴电动机的调速是有变频器来实现的。
（一）、变频器的简单原理
在交流异步电动机的诸多调速方法中，变频调速的性能最好。调速范围大，静态稳定性好，运行效率高。采用通用变频器对笼型异步电动机调速控制，由于使用方便、可靠性高并且经济效率显著，所以逐步得到推广。
1、 变频器的基本构成
变频器分为交-交和交-直-交两种形式。交-交变频器可将工频交流直接换成频率，电压均可控制的交流，又称直接式变频器。而交-直-交变频器则是先把工频交流通过整流器变成直流，然后再把直流变换成频率、电压均可控制的交流，又称间接式变频器。在本课程设计中将采用交-直-交变频器来控制主轴电动机。
变频器的基本构成如图4-6所示，有主回路（包括整流器、中间直流环节、逆变器）和控制回路组成，分析如下:
（1）、整流器 电网侧的交流器I是整流器，它的作用是把三相（也可以是单相）交流整流成直流。
（2）、逆变器 负载侧的交流器II为逆变器。最常见的结构形式是利用六个半导体主开关器件组成的三相桥式逆变电路。有规律的控制逆变器中的主开关的通与断，可以得到任意频率的三相交流输出。
（3）、中间直流环节 由于逆变器的负载为异步电动机，属于感性负载。无任电动机处于电动或发电制动状态，其功率因数总不会等于1。因此，在中间直流环节和电动机之间总会有无功功率的交换。这种无功功率的能量要靠中间直流环节的储能元件（电容器或电抗器）来缓冲。所以又常称中间直流环节为中间储能环节。
（4）、控制电路 控制电路常由运算电路、检测电路、控制信号的输入、输出电路和驱动电路等构成。其主要任务是完成对逆变器的开关控制，对整流器的电压控制以及完成各种保护功能等。控制方法可采用数字控制或模拟控制。高性能的变频器目前已经采用微型计算机进行全数字控制，采用尽可能简单的硬件电路，主要靠软件来完成各种功能。由于软件的灵活性，数字控制方式常可以完成模拟控制方式难以完成的功能。
（5）关于变频器名称的说明 对于交-直-交变频器，在不涉及能量传递方向的改变时，我们常简单的称变频器I为整流器，变频器II为逆变器，而把图中I、II、III总起来称为变频器。
