电子称重器
摘要：该课题以52系列单片机AT89S52为控制核心，实现电子秤的基本控制功能。在设计系统时，为了更好地采用模块化设计法，分步设计了各个单元功能模块，包括：数据采集、人机交互界面和系统电源等。数据采集部分由压力传感器、信号的前级处理和A/D转换部分组成；人机交换界面部分为键盘输入和LCD显示器；系统电源以LM317和LM337为核心设计电路以提供系统正常工作电源，。该电子秤可以实现基本的称重功能（称重范围为0～50Kg，重量误差不大于±0.01Kg），整个系统结构简单，使用方便，功能齐全，精度高，具有一定的开发价值
关键词：单片机；采样电路；A/D转换器；液晶显示
Abstract: With 52 series microcontroller AT89S52 as the control core for the design and implementation of electronic basic control function. When designing the system, in order to better the method of modular design, step by step the function of each unit module design, including: data acquisition, man-machine interface and system power supply, etc. Data acquisition part consists of pressure sensor, signal level before treatment and A/D conversion parts; Man-machine interface part exchange for the keyboard and LCD display; System power source based on LM317 and LM337 design circuit to provide the system to work normally, the power supply. It can achieve the function of basic weighing electronic balance (weighing range of 0 ~ 50 Kg, the weight error is not more than + / - 0.01 Kg), the whole system structure is simple, easy to use, complete functions, high precision, has certain development value
Key words:single chip microcomputer; Sampling circuit; A/D converter; Liquid crystal display (LCD)
目录
1绪论 9
1.1电子称重器课题的背景及意义 9
1.2国内外研究现况 9
1.3技术特点 10
1.4电子称研究的内容 10
2电子称重器系统的总体设计 10
2.1电子称整体方案设计思路 10
3电子称重器系统的硬件设计 11
3.1最小系统电路 11
3.3传感器电路 15
3.4 A/D转换电路 17
3.5 键盘控制电路 18
3.6显示电路 19
3.7蜂鸣报警电路 20
4芯片介绍 20
4.1TJH-2C平行梁传感器 20
4.2A/D转换器 21
5电子称重器系统软件设计 21
5.1系统主程序流程图 21
图10系统主程序流程图 21
5.2各子程序流程图 22
（1）欢迎模块 22
（2） 测量模块 26
6软硬系统的调试 27
6.1测试使用的仿真软件 27
6.2测试 27
7个人总结与展望 27
总结 27
8附录 30

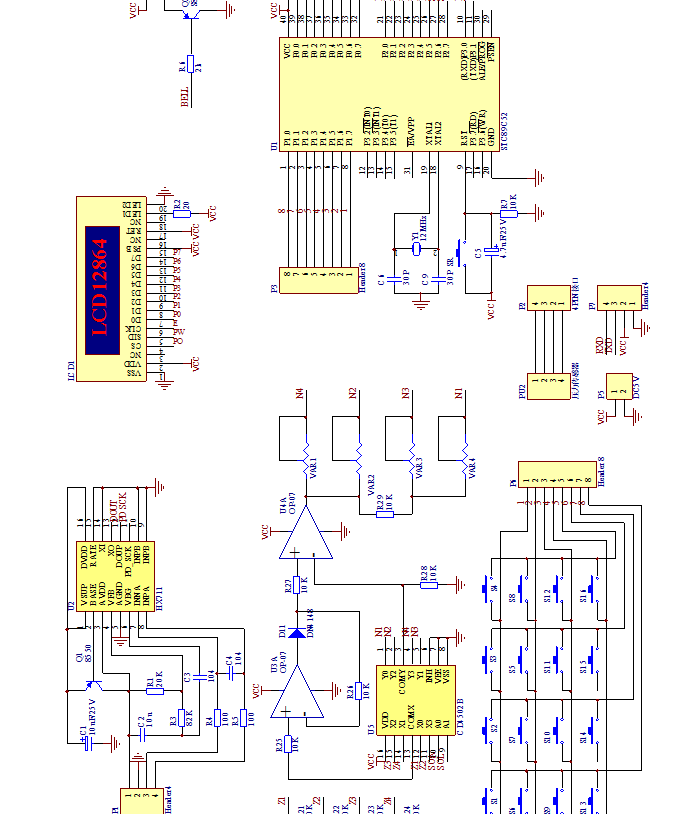

8.1系统原理图 30
参考文献
[1]杜伟略《单片机接口技术》西安：西安电子科技大学出版社，2010
[2]李全利，迟荣强.《单片机原理及接口技术》.北京：高等教育出版社，2007
[3]徐仁贵《微型计算机接口技术及应用》. 北京：机械工业出版社，2008
[4]王福瑞 《单片微机测控系统设计大全》北京:航空航天大学出版社2009
[5]常慧玲《传感器与自动检测》. 北京： 电子工业出版社，2009
[6]杨向萍,王跃《单片微型计算机原理及应用技术》北京:中国纺织大学出版社，2005
[7]杨建平.《模拟电子技术》．北京：高等教育出版社， 2008
[8]杨志忠.《数字电子技术》．北京：高等教育出版社，2008
