地形图的设计
一、文献综述
构成地图的基本内容,叫做地图要素.它包括数学要素、地理要素和整饰要素(亦称辅助要素),所以又通称地图“三要素”. (l)数学要素,指构成地图的数学基础.例如地图投影、比例尺、控制点、坐标网、高程系、地图分幅等.这些内容是决定地图图幅范围、位置,以及控制其它内容的基础.它保证地图的精确性,作为在图上量取点位、高程、长度、面积的可靠依据,在大范围内保证多幅图的拼接使用.数学要素,对军事和经济建设都是不可缺少的内容. (2)地理要素,是指地图上表示的具有地理位置、分布特点的自然现象和社会现象.因此,又可分为自然要素(如水文、地貌、土质、植被)和社会经济要素(如居民地、交通线、行政境界等). (3)整饰要素,主要指便于读图和用图的某些内容.
二、预期达到的目标
为加强土地管理，维护土地的社会主义公有制，保护土地所有者和使用者的合法权益，全面、准确地掌握土地资源信息、建立和完善土地调查、统计制度和登记制度并实现土地的信息化管理和建立国土电子政务 “窗口式”办公机制，充分利用国土资源与资产，促进****经济又好又快可持续发展，并满足第二次全国土地调查的要求和为建立武平 “数字国土”提供基础数据；根据省国土资源厅的要求，****国土资源局决定对其主城区实施1：500地形图测量及地籍图测绘编绘与数据建库工作，并委托山东***地理信息工程有限责任公司于2009年2月中旬前完成。
三、研究方案
在本次施测的范围内80%的地籍资料已经存在,如进行全面评估后其精度不能满足要求时,其技术路线同上述【1】；如其精度能满足要求,则采用如下技术路线:
1）基本控制网建立→2）修测区域调查→3）加密控制布设→4）1：500地形（地籍图）图形数据转换→5）1：500地形图测量→6）地籍档案资料适用性分析与数据转换→7）新增内容补充与变更宗地调查→8）界址测量→9）地籍成果编辑入库。
目录
1、概述 - 1 -
1.1项目建设目的 - 1 -
1.2项目建设内容、范围及工程量 - 1 -
1.2.1建设内容 - 1 -
1.2.2建设范围及工程量 - 1 -
1.2.3测区概况 - 2 -
1.2.3.1测区地理环境概况 - 2 -
1.2.3.2已有测绘资料情况 - 2 -
1.2.3.3已有地籍数据以及已发证的地籍档案资料可能存在的问题分析及处理 - 3 -
1.3作业依据 - 3 -
2、技术路线及标准约定 - 4 -
2.1技术路线 - 4 -

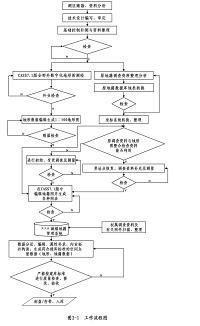

2.2 项目工作流程 - 4 -
2.3地籍建库工艺流程 - 6 -
2.4 标准约定 - 6 -
2.4.1地理与数学基础 - 6 -
2.4.2计量单位 - 6 -
2.4.3注记要求 - 6 -
2.4.4地籍编码规则 - 7 -
2.4.4.1地籍号编码规则 - 7 -
2.4.5.2界址点编码 - 7 -
2.4.5.3块地编号规则 - 7 -
2.4.6属性代码标准 - 7 -
2.4.7注记要素字体、字号规定 - 8 -
2.4.8 图廓整饰规范 - 8 -
3、平面控制测量 - 8 -
3.1基本平面控制测量的布设原则 - 8 -
3.2 D级GPS控制测量 - 8 -
3．3一、二级控制点布设、选点与埋石要求 - 10 -
3．4 一、二级导线测量 - 11 -
4．基本高程控制测量 - 12 -
4．1布网原则 - 12 -
4．2施测要求 - 13 -
5.控制点成果编纂 - 14 -
6、地形测绘 - 14 -
6.1一般规定 - 14 -
6.2图根控制测量 - 14 -
6.2.1图根点布设要求 - 14 -
6.2.2 图根点埋石要求 - 15 -
6.2.3图根点施测方法与要求 - 15 -
6.2.3．1图根点坐标施测方法 - 15 -
6.2.3．2 图根高程测量 - 15 -
6.2.4图根点的计算和成果整理 - 16 -
6.3地形数据采集 - 16 -
6.3.1数据采集方法及基本要求 - 16 -
6.3.2测量内容及取舍要求 - 17 -
6.3.2 .1 居民地和垣栅测绘要求 - 17 -
6.3.2 .2独立地物及管线测绘要求 - 18 -
6.3.2 .3道路及附属设施测绘要求 - 18 -
6.3.2 .4水系测绘要求 - 19 -
6.3.2 .5植被测绘要求 - 19 -
6.3.2 .6地理名称注记要求 - 19 -
6.3.2 .7高程注记要求 - 19 -
6.4 图件编辑要求 - 19 -
7、地籍调查 - 20 -
7.1调查目的 - 20 -
7.2地籍调查作业流程 - 20 -
7.3地籍调查的一般原则及准备工作 - 21 -
7.3.1一般原则 - 21 -
7.3.2准备工作 - 21 -
7.3.3街道、街坊的划分与调查工作底图编制 - 23 -
7.3.4 地籍预编号与宗地用途分类 - 24 -
7．4调查工作计划编制 - 24 -
7．5 界址调查 - 24 -
7．5．1界址调查的工作原则 - 24 -
7．5．2权属界址线的确定原则 - 25 -
7．5．3使用者的确定原则 - 26 -
7．6 权属调查 - 26 -
7．6．1权属调查的内容 - 26 -
7．6．2权属调查的方法与要求 - 27 -
7．6．3 权属资料的处理及资料缺失的处理 - 27 -
7．7地籍调查表的填写要求 - 28 -
7．8界标设置 - 29 -
7．9宗地草图绘制 - 30 -
7．10块地调查 - 30 -
7．11调查资料整理与归档 - 30 -
7．12地类调查 - 31 -
7．13行政界线调查 - 32 -
8．地籍测量 - 32 -
8．1地籍测量的工作内容 - 32 -
8．2 地籍测量的实现方式与要求 - 32 -
8．2．1界址点测量 - 32 -
8．2．2行政界线、地籍分区界线的测绘和确定 - 33 -
8．2．3基本地籍图的编辑 - 33 -
8．2．3．1行政界线、地籍分区界线的编辑要求 - 33 -
8．2．3．2界址点的成果编纂 - 34 -
8．2．3．3宗地图编绘 - 34 -
8．3 图件整理和汇总统计 - 35 -
9．城镇地籍调查数据库建设 - 35 -
9.1、数据来源及数据库一般要求 - 35 -
9.2、建库内容 - 36 -
9.2.1、现状库的建立 - 36 -
9.3、地籍数据库技术要求 - 41 -
9.4、资料扫描 - 41 -
10．项目实施计划 - 41 -
10.5、生产进度计划 - 44 -
11．质量保障体系与检查验收 - 46 -
12、成果提交及要求 - 49 -
附录 - 50 -
一．空间数据要素的分类 - 50 -
二．空间数据要素的分层 - 52 -
三．空间要素属性结构 - 53 -
四、代码体系 - 67 -
五．土地用途分类代码 - 71 -
七．地籍调查表 - 78 -
八、村（居委会）界调查表 - 82 -
1、概述
1.1项目建设目的
为加强土地管理，维护土地的社会主义公有制，保护土地所有者和使用者的合法权益，全面、准确地掌握土地资源信息、建立和完善土地调查、统计制度和登记制度并实现土地的信息化管理和建立国土电子政务 “窗口式”办公机制，充分利用国土资源与资产，促进****经济又好又快可持续发展，并满足第二次全国土地调查的要求和为建立武平 “数字国土”提供基础数据；根据省国土资源厅的要求，****国土资源局决定对其主城区实施1：500地形图测量及地籍图测绘编绘与数据建库工作，并委托山东***地理信息工程有限责任公司于2009年2月中旬前完成。
