面曝光法光固化快速成型中曝光时间对成型质量的影响研究
摘 要
图形生产器DMD的诞生和发展使得光固化成形技术由原先逐点扫描的方式改变为掩膜面曝光成型法，避免了原先由点到线，由线到面的成型过程，直接通过投影技术将所需固化的一层影像投影在光敏树脂的最下面或最上面一层进行光固化，逐层累加形成三维实物。大大提高了成型速度，是原先成型速度的十几倍甚至几十倍。但是这种成型方法也受到光的制约，选择不同的光强，曝光时间等都会影响质量。本文即对于曝光时间进行了实验研究，利用已有配比的光敏树脂，通过控制单一变量，获得该树脂的最佳曝光时间。
关键词：DMD,面曝光,曝光时间,光敏树脂
Abstract
With the birth and development of the graphic production DMD,the UV curing technology uses the mask surface exposure molding to form, instead of the point by point scanning mode,and avoid forming process from the original point to the line,the line to the surface.Directly use the projection technology to make a layer of desired image project to the most below or above photosensitive resin and layer by layer to form the three dimensional solid object.It is ten times even dozens of times faster than previous method,greatly improving the forming speed.However this method is also restricted by light. It has effected the quality of workpiece to choose different light intensity, exposure time and so on.In this thesis,the influence of exposure time is studied solely,Using already available ratio photosensitive resin and through controlling the single variable,we can obtain the best exposure time.
Keywords:DMD,mask projection,exposure time,photosensitive resin
目录
1前言 1
2 面曝光法快速成型技术的原理 2
3 曝光时间对于树脂固化的影响 4
4 实验 6
4.1光敏树脂的选用和制备 6
4.2 实验仪器 7
4.3 实验步骤 9
5 实验数据分析及结论 11
5.1不同曝光时间下凝胶含量的变化 11
5.2不同曝光时间下双键转化率的测定 12
5.3不同曝光时间下拉伸储能模量的变化 13
5.4分层法ACME-DLP打印机打印结果 14
5.5结论 16
参考文献 17
1前言
自20世纪80年代发展起来的快速成型（Rapid Prototyping,RP）技术，突破了传统的加工模式，由原先的“减材制造”转变成了现近的“增材制造”，是近20年来制造技术领域的一次重大突破。RP技术是以一种用材料逐层或逐点堆积出制件的制造方法[1]。具有加工速度快，成本低，广泛的用于产品开发阶段的模型制作。目前应形成了多种不同的快速成型工艺，如液态树脂光固化成型（SLA，Stereo Lithography Appearance）、选择性激光烧结成型（SLS，Selective Laser Sintering）、熔丝沉积成型（FDM，Fused Deposition Modeling）、薄材叠层成型（LOM）、三维打印（3DP）等。

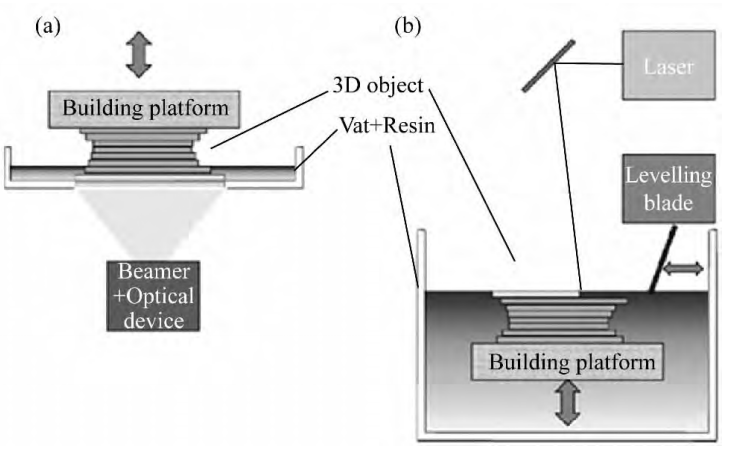

液态树脂光固化成型（SLA）是用特定波长和强度的光波聚焦到光面树脂表面上，继而根据路径扫描，由点到线，再由线到面顺序凝固，完成一个层面的成型，然后再将工作台面在垂直高度下降一个层面的厚度，在固化一个层面，如此反复层层叠加形成三维实体。
参考文献
[1]莫建华.快速成形及快速制模.北京.电子工业出版社.2006.
[2]汪敏.面曝光快速成形的关键技术研究[硕士学位论文].2011.
[3]宋菲君.近代光学信息处理[M].北京大学出版社,1998.
[4]王伊卿,贾志洋,赵万华,等.面曝光快速成形关键技术及研究现状[J].机械设计与研
究,2009（02）:96-100.
[5]王伊卿.快速成型工艺及设备的最新进展[J].航空精密制造技术,2005（01）:63-64.
