电力载波通信电路研究 中文摘要
电力线通信是继电信,电话,无线通讯,卫星通讯之后的又一通信网｡电力线载波通信就是以电力网作为信道,实现数据传递和信息交换｡因为电源线路是每个家庭最为普通也是覆盖最为宽广的一种物理媒介,所以利用电力线实现数据通信有着很大的经济效益和应用前景｡
由于低压范围内电力线网络的非规则性,传输距离的随意性,以及电力线上负载变化的多样性,使得干扰问题成为制约低压电力线载波通信发展和普及的主要障碍｡本课题在对低压电力线的传输特性和接收调制技术进行分析的基础上,将对电力载波通信的接收和发送电路进行设计研究,主要研究内容如下:
(1)对低压电力线的传输特性进行分析,在低压电力线上进行信号的传输,突出表现在工作环境恶劣,线路阻抗小,信号衰减强,干扰与时变性大等特点,因此,对于低压电力线载波信道特性,本文将做必要进一步具体分析:
(2)利用仿真软件EWB,对自行设计的自动增益控制放大电路(AGC)进行模拟仿真,验证其实验结果｡其目的是要完成小信号的放大,同时保证输入信号幅值过大时,放大器不会饱和失真,此级具有自动增益控制能力｡
(3)设计耦合电路,载波调频信号从电力线上可以通过耦合电路进入到解调电路,耦合电路是一个带通滤波电路,是实现将信号频带外的其他频率滤除的功能电路｡耦合电路设计的基本要求包括:将强电与弱电隔离；通过有用的载波调频信号；滤除带外干扰和噪声；能够双向传输,即能收能发｡

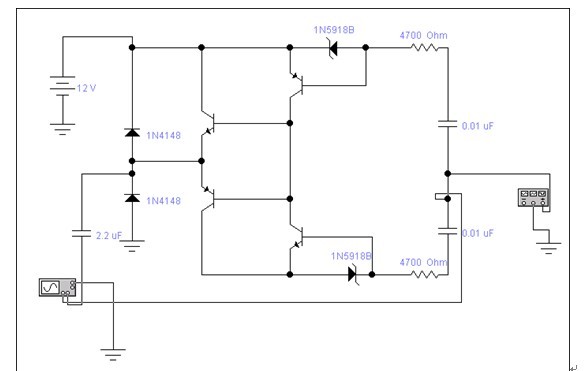

(4)设计发送驱动电路,并利用EWB仿真软件对其进行仿真验证｡调相信号经该级驱动后,经电容耦合,直接送入耦合电路｡
关键词：传输特性，接收调制技术，自动增益控制，耦合电路，发送驱动电路
