户式中央空调系统的方案设计
摘 要：本次毕业设计为无锡市某别墅地上三层和半地下室空调系统设计。为满足人体的舒适性的要求，本次设计采用了VRV空调系统，因为VRV系统简单且能满足设计要求，机组简单不占用空间，可放置在屋顶等阴凉处，且不需安排专门人员对其进行维护保养，因此相对于其他空调系统它简单灵活且运行管理费用低。设计内容包括: 空调冷负荷的计算；热湿负荷的估算；空调系统的确定；设备的选用及机组的选择等。
关键字：冷负荷； VRV空调系统；性能比较。
第一章 概况
第一节 设计原始资料

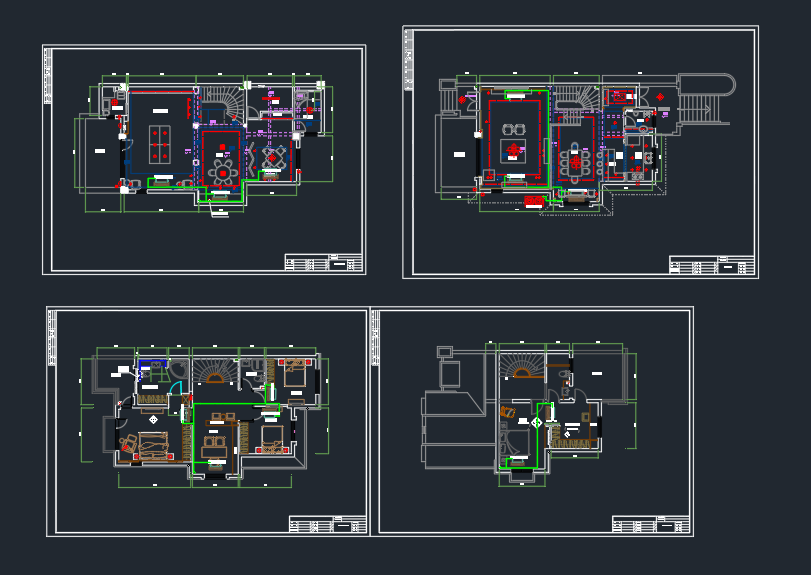

通过某建筑的设计对户式中央空调系统的方案进行比较，该建筑为无锡市某别墅，其层高为3。本次设计选取地上三层和半地下室来进行设计，具体房间结构及其分布见其平面图。
一、建筑物墙体
建筑物墙体的选择
（一）对于外墙:
外墙结构类型选《空气调节技术》朱立主编,见P334表1 ,在此选取序号3中类型Ⅰ.壁厚为240㎜,传热系数K为0.90W/(㎡?K)。
（二）对于屋顶:
屋面构造类型选《空气调节技术》朱立主编,见P335表2,在此选序号2中壁厚为70㎜为沥青膨胀珍珠岩，选保温厚度为175㎜，故传热系数K=0.38 W/(㎡·K)。
二、建筑物窗体及遮阳设施
（一）窗户的构造
选5㎜厚的“普通玻璃”，双层钢窗，金属窗框，80%玻璃。
（二）遮阳设施
内遮阳设施选浅色浅蓝布帘，非沿窗面送风。
无外遮阳设施。
三、采暖设计中的参数
（一）外墙计算
1、修正系数：
温差修正：1.0
朝向修正：东：2.1 南：1.0 西：2.1 北：2.7
西南：1.5 西北：2.7 东北：2.5 东南：1.5
注：此修正值为南京地区，由于无锡和南京比较接近，因此无锡地区亦可用其修正值。
2、基本参数
传热系数为0.90W/(㎡?K)
（二）动力与能源资料
（1）、 动力：工业动力电 380V－50Hz;
（2）、 能源：由自备空调机房供给。
第二节 气象资料
一、室内参数：
空调房间：夏季温度26℃
冬季温度20℃
相对湿度：夏季湿度50%
冬季湿度40%
室内风速：夏季风速≤0.2 m/s
冬季风速≤0.3 m/s
二、室外参数：
查《空气调节设计手册》得无锡市室外气象参数值为：
地理位置：
北纬31°10′
东经118°43′
海拔 8.9m
室外计算干球温度：
冬季采暖温度：－1.6℃
冬季空调温度： 22℃
冬季通风温度： 2℃
夏季通风温度： 32℃
夏季空调温度： 35℃
夏季空调日平均温度： 31.4℃
夏季湿球温度：28.4℃
相对湿度：
冬季空调室外相对湿度：79
最热月相对湿度： 78
夏季通风相对湿度： 65
风速：
冬季风速：2.6 m / s
夏季风速：2.6 m / s
大气压力：
冬季：102.52kPa
夏季：100.40kPa
三、其他
新风量取30 m3/h.人;
噪声声级不高于40 dB;
空气中含尘量不大于0.30 mg/m3;室内空气压力稍高于室外大气压。
前 言
目前，随着我国经济的逐步增长，居住条件日益改善，人们对生活环境的舒适性的要求越来越高，对中央空调的需求越来越大，对中央空调节能、舒适、健康更加关注。本设计结合商用空调的特点，根据无锡地区的能源结构与能源使用现状及目前的经济发展水平，从节能的角度出发进行设计，为人们提供一个舒适、安全、卫生的休闲环境。
暖通空调关系到千家万户的冷暖，关系到人们的健康和安全，关系到工作效率、产品质量和生活质量，同时暖通空调还是耗能大户，其能耗占全国总能耗的15%以上,随着我国经济的发展和人民生活水平的提高，这一比例还在逐年提高。因此暖通空调还关系到国家能源安全、资源消耗和环境污染。暖通空调是关系到国计民生和国家可持续发展战略的重要行业。工程设计是影响暖通空调工程质量最重要的一个环节，而暖通空调设计方案直接关系到系统性能特性、能耗、投资和运行费用，因此方案设计是暖通空调设计工作最重要的环节之一。
这就要求此建筑的空调系统，除应能满足大负荷时的用冷外，还应能高效微量供冷。为了保障人们的身体健康,通过对空调系统的设计、能耗模拟、方案比较，为建筑寻找到对其合适的空调系统方案，实现“低能耗、低运行费用、低排放量”的三低空调的最佳方案。
一、空调的发展和前景
(1)、变频空调的发展
变频空调是目前空调消费的流行趋势。它与一般空调比，有着高性能运转、舒适静音、节能环保、能耗低的显著特点，它的出现改善了人们的生活质量。
日本作为变频空调强国，从20世纪80年代初开始到现在，变频空调已占其空调市场的90％左右。变频空调在我国发展速度相当快，不到8年时间就达到与日本先进水平同步。进入2000年，国内个别企业将直流变频技术与PAM控制技术结合应用，使空调完全进入变频空调的最高领域。它不仅使直流变频压缩机的优越性能充分发挥，更能利用数码特点，准确提高能效，达到节能51％的目的。
(2)、无氟空调的发展
臭氧层破坏是当前全球面临的重大的环境问题之一，由于以前空调业所采用的传统制冷剂对臭氧层有破坏作用及产生温室效应，对大气造成破坏，因而无氟空调是众所期待的产品。
(3)、舒适性空调的发展
健康是空调业发展的主题之一。以前的空调采用了多种健康技术，如负离子、离子集尘、多元光触媒等，这些技术的运用使空调产品的健康性能得到了极大提升。海尔空调把负离子、离子集尘、多元光触媒、双向换新风、健康除湿等领先技术在内的高科技手段组合起来使用，发挥了巨大的威力，而未来空调进步的一个方向也就是对各种技术的灵活使用。
(4)、其它空调新技术的发展
①、HEPA酶技术
HEPA酶杀菌技术，对于0.3微米以上的粉尘吸附率可达99.9??％，对结核菌、大肠菌等有害细菌具有高效杀菌能力，对霉菌的生长也有很强的抑制作用。
②、 冷触媒技术
冷触媒这一技术采用日本专利，是一种低温低吸附的材料，根据吸附--催化原理，在常温下就能对甲醛等有害物质边吸附边分解成二氧化碳和水，这种触媒不需要再生，不需更换，使用寿命长达十年以上。
③、体感温度控制技术
智能装在遥控器上的感温元件，感知室内人们活动范围的温度，并将信息发射到主机接收器上，使主机随时调整运行状态，实现真正的体感温度控制自动化。
④、人感控制技术
人感控制技术利用双红外感应器控测人的方位，自动调节送风方向（左送风、中送风、右送风或全方位送风），风随人行。
⑤、PTC电辅助加热技术
PTC电辅助加热技术，可在超低温条件下迅速制热，效力强劲，安全可靠，可长期使用。
总之，伴随着科技和社会的进步，节能、环保、健康、智能控制已成为空调发展的大趋势。
作为一个供热通风与空调工程技术专业的学生，在毕业时应对空调系统有较深刻的掌握和设计能力。因此，我们制冷教研室的老师给我们布置了一篇空调的设计，目的是为了培养和强化我们空调设计的能力。
本次毕业设计对象是无锡市某别墅，主要是对它的客厅、餐厅、卧室书房等的室内空气进行中央空调的系统的设计，使之符合风速、温度、湿度、及人的舒适性需要。根据合理利用能源的原则，因地制宜，在比较各种方案的可行性后，选择一个技术可靠，经济合理，管理方便的设计方案。本建筑物的最终确定方案为：VRV空调系统。
通过本次设计要我们要学会进行空调工程设计的基本技能，掌握基本的设计思想，达到综合运用所学专业知识和培养独立的工作能力和设计目标。
由于我的水平有限，在设计过程中定会存在一些错误和不足之处。恳切希望指导老师叶老师给予我宝贵的意见和建议。
目 录
第一章 概况………………………………………………………………………… (1)
第一节 设计原始资料…………………………………………………………(1)
第二节 气象资料………………………………………………………………(1)
第二章空调负荷计算……………………………………………………………… (3)
第一节 冷负荷计算……………………………………………………………(3)
第二节 各房间的冷负荷汇总…………………………………………………(21)
第三节 热负荷的估算…………………………………………………………(22)
第四节 湿负荷的计算……………………………………………………… (22)
第三章 空调系统的确定……………………………………………………………(23)
第一节 多联式空调系统…………………………………………………… (23)
第二节 冷热源方案的比较及确定………………………………………… (24)
第四章 设备的选用及机组的选择……………………………………………… (28)
第一节 室内外机的选型…………………………………………………… (28)
第二节 布置及安装时应注意的问题……………………………………… (28)
第五章 设计说明及总结……………………………………………………………(30)
第六章 致谢…………………………………………………………………………(31)
参考文献………………………………………………………………………………(32)
参考文献
[1]、邢振禧.空气调节技术[M].北京：中国商业出版社出版发行，2003
[2]、申小中. 空调技术[M].北京：北京化学工业出版社出版发行，2007
[3]、 张 萍.中央空调设计实训教程[M].北京：中国商业出版社出版出版发行，2004
[4]、陆耀庆. 实用供暖空调设计手册[M].北京：中国建筑工业出版社，1993
[5]、区正源. 孙一坚. 实用中央空调设计指南[M].北京：中国建筑工业出版社出版发行， 2003
[6]、建设部建筑设计院. 民用建筑暖通空调设计技术规范.北京：中国建筑工业出版社， 1996
[7]、电子工业部第十设计研究院.空气调节设计手册（第二版）[M].北京：中国建筑出版社， 1995
[8]、采暖通风与空气调节设计规范[M]. GBJ19-87中华人民共和国国家标准
[9]、申小中.空调技术[M]. 北京：化学工业出版社， 2007
[10]、李少华.制冷工艺[M].北京：化学工业出版社， 2007
[11]、孙见君.杜垲.制冷技术[M].北京：化学工业出版社， 2007
[12]、陆耀庆.孙延勋. 中国建筑工业出版社.实用空调设计手册（第二版），2008
[13]、黄奕沄.空气调节用制冷技术. 中国电力出版社?，2007
[14]、龚崇实. 通风空调安装技术实用手册. 中国建材工业出版社，1999
[15]、陈沛霖.空调与制冷技术手册.同济大学出版社，1990年
