基于PLC控制的自动生产线控制系统设计
摘要：随着自动化技术的发展，自动化生产线的相关技术也日渐成熟。由此在现代工业生产中自动化生产线的优点也被人们所熟知，也是将是工业生产发展方向。此篇以亚龙Y338-B为基础，设计一套自动化生产线。Y335-B一共包含五个站(供料、装配、加工、输送、分拣)。由PLC控制并进行通信、传感器进行检测、触摸屏进行人机交流。
关键字：自动化生产线；现代工业生产
Design of automatic production line control system based on PLC control
Abstract: with the development of automation technology, the related technology of automated production line is also becoming more mature. Therefore, the advantages of automatic production line are also well known in modern industrial production, and will also be the development direction of industrial production. This article is based on Yalong Y338-B, and designs an automatic production line. Y335-B contains five stations, including feeding, assembly, processing, transportation and sorting. PLC control and communication, sensor detection, touch screen for man-machine communication.
Key words: automated production line; modern industrial production
目录
第一章：自动化生产线的概论 8
1.1自动化生产线的产生与发展 8
1.2自动化生产线的基本组成 8
第二章 PLC概论 9
2.1可编程逻辑控制器的产生和发展 9
2.2 PLC的定义和特点 10
2.3 PLC的硬件组成及各部分的作用 11
2.4 PLC的工作原理 12
第三章 自动生产线控制系统的设计 12
3.1课程设计的任务说明 12
3.1.1各站的动作要求 12
3.1.2自动化生产线动作过程 12
3.2自动化生产线的电源要求 17
3.3自动线中重要设备的简介 18
3.3.1通用变频器 18
3.3.2伺服驱动系统 18
3.3.3嵌入式人机界面 19
3.4自动线的电气设计 19
3.4.1 YL-335B中PLC的选型 19
3.4.2传感器的选择 20
3.4.4自动线气动连接要求及各站气缸的初始位置 23
3.4.5 I/O分配表及部分电气原理图 24
第四章 总结 28
致谢 30
参考文献 31
第一章：自动化生产线的概论
1.1自动化生产线的产生与发展
生产线是指产品生产过程中产物所走过的线路，即原材料经由加工、搬运、装配、检测、包装等一系列生产过程所经过的线路。生产线在我们的生活中无处不在，所有的商品都是由或大或小的生产线生产出来的。生产线在我们生活中叫做“流水线”，从古至今在制造业都讲究流水化作业，流水化作业的优点在于节省时间，每个人只做某一步，这样这个人就会在长时间的重复动作中找规律，从而节省时间。其实这就是生产线。生产线依照自动化规模程度的大小分可分为自动化生产线和非自动化生产线。上面所说的就是非自动化生产线。随着科技的发展人们对商品的需求不断增大，传统的非自动化生产线已经无法满足人们的需求，自动化生产线技术就成了人们的刚需。上个世纪二十年代，由于重工业向着高科技方向发展，机械制造加工业中最先有自动化生产线的利用，在这之前已经出现了半自动化生产线，在这之后逐渐发展成为自动化生产线。从上世纪40，五十年代开始，发达国家的自动化生产线数量急剧增加。海内自动化生产线相对与海外起步较晚，是从上世纪八、90年代才开始的，但我国技术的发展速度很快，在这30和四十年间，中国的自动线技术有了质的飞跃，一些国产品牌已经有了和国外品牌抗衡的实力。现在正是我国自动化生产线技术走向高端、精密的重要时期。而且现在我国的制造业正处在产业转型期，从老的生产模式转为现代化生产，这就是自动化生产线技术的春天，也是学习和研究自动化生产线技术的大好时光。
1.2自动化生产线的基本组成

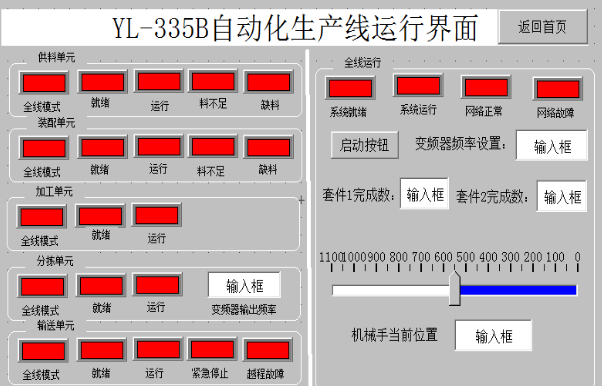

自动线是一种自动执行装置（执行器件、机构），通过各种传感器、仪表等检测装置，测试它工作流程、工作状态，通过逻辑、数学计算、判断，根据生产工艺要求，自动进行生产作业的流水线。本设计是基于亚龙yl-335b自动化生产线实训考核设备的自动生产线的仿真设计。亚龙yl-335b一共有五个工作站（供料站、装配站、加工站、输送站、分拣站）分别由五台PLC控制（如图1-1所示）。各站之间的信息交换通过RS485实现，主令信号、每站的状态监控则是由系统主站的嵌入式人机界面完成。
参考文献
[1]向晓汉.PLC应用技术与实践[M].北京：电子工业出版社，2014.
[2]向晓汉，宋昕.变频器与步进/伺服完全精通教程[M].化学工业出版社，2016
[3]张同苏，李志梅。自动化生产线安装与调试实训和备赛指导[M].高等教育出版社，2015
