基于plc控制的花式喷泉系统设计

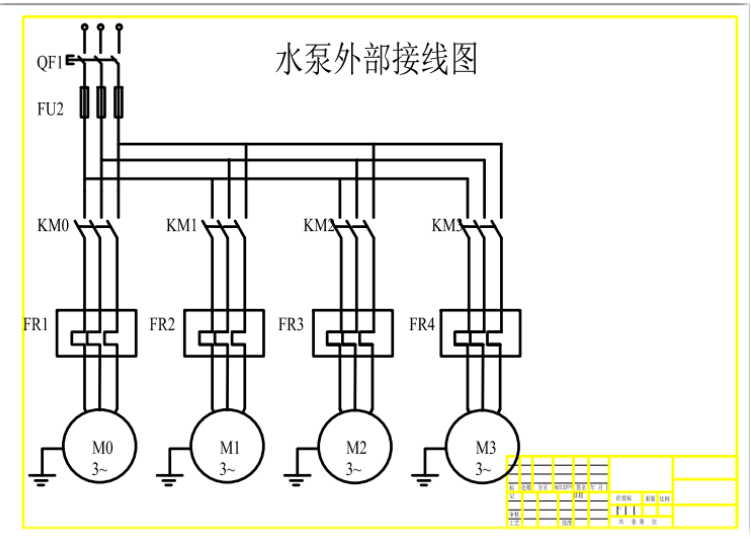

本设计采用可编程序控制器(plc)作为系统主控制器,完成了花式喷泉控制系统的硬件设备、梯形图、控制电路外接线图,plc的外部接线图,程序调试及系统仿真,实现了通过模式选择开关使得喷泉有多种花样喷水,通过梯形图的程序加以一些硬件设备来实现喷泉动作,让人以视觉上的一种冲击。
具体任务如下:
1.了解花式喷泉起源,及国内外发展情况。收集资料,确定方案;2.完成英文资料翻译;3.完成花式喷泉控制系统总体设计;4.完成花式喷泉控制系统的硬件选型及控制电路设计;5.完成花式喷泉的梯形图编写;6. 利用MCGS软件进行花式喷泉控制系统的仿真;7.程序调试,整理相关资料,准备参加答辩。
一、选题简介、意义
改革开放以来我国经济日新月异,发展飞速,尤其是最近几年来,人们在一定经济基础上,对美好生活的向往越加强烈,变得更加注重精神需求和生活品质,对美景追求也是。因此各行各业为了满足人们对美的追求,顺和经济发展的潮流,在产品上自是各放异彩。这就促进了一系列的喷泉行业的发展,因此花式喷泉可以在人们周围随处可见,如在许多的休闲广场,公园,游乐园,景区,小区等地方,我们可以经常看见喷泉按照一定的规侓喷水,景色非常迷人;如果再加上各种灯光,能给人一种不错的视觉享受,让人十分的愉悦。而且喷泉可以湿润周围空气,减少尘埃,降低气温。在炎热的夏季可以起到调节气温的作用,可以称的上是人造小气候。传统喷泉以单片机控制为主,而以plc控制的花式喷泉更是其中的杰出者,凭借其硬件的可靠性,编程简单,使用方便,通用性好,便于维护等特点很受人们的喜爱。喷泉在当今时代已成为一道独特的人文景观。最后,通过这次的毕业设计,综合运用以前所获得的知识,进一步学习和巩固专业知识,为以后的工作与学习打下一个坚实的基础。
黄也灭,4号开始喷水,蓝灯亮然后进入下一个周期,如此循环,直到按下停止按钮。
C:按下启动按钮,模式选项选定C模式。首先1号喷泉开始喷水,红灯亮,延时5s后,2号喷泉开始喷水,绿灯亮;再延时5s后,3号喷泉开始喷水,黄灯亮;再延时5s后,4号喷水开始喷水,蓝灯亮,这时1,2,3,4号喷泉处于同时喷水状态下,红,绿,黄蓝一直处于亮的状态,延时30s后,1号喷泉停止喷水,红灯灭,5s后,2号喷泉再停止喷水,绿灯灭,再5s后,3号喷泉停止喷水,黄灯灭,再5s后,4号喷泉停止喷水,蓝灯灭。当1,2,3,4号喷泉同时停止喷水时,开始进入下一个循环,1,2,3,4顺时开始喷水,红绿黄蓝也顺时开始亮,如此循环,直到按下停止按钮,喷泉才能停止循环,恢复最初状态。
