水泥恒温恒湿养护箱PLC控制系统设计
摘要：恒温恒湿养护箱箱,顾名思义,是通过一些特定一起,将温度与湿度达到我们预期的数值,从而使养护箱内部达到一个我们所期望的环境，我们会根据实验的要求,对养护箱箱进行调控,使内部环境是我们所需要的环境。换句话说，就是不断的控制温度，调节湿度的一个环境空间。恒温箱是完全可以将温度控制在我们所达到的一个温度范围之内，超过这个范围,是无法完成的，比如温度几千度这样的.恒温箱是进行在各种温度与湿度的环境下对不同材料的物品测试，看其是否达到某种性能，这类材料主要是在极寒，极热环境，潮湿与干燥环境下查看是否能够承受住这类环境对其影响， 此类测试可以运用在多方面,能够极大的帮助我们更好的查看产品的质量，通过测试来分析出一定的指标。
该恒温恒湿养护箱的组成也包含着众多的控制系统，比如制热与制冷系统，除湿与增湿系统，设备管理系统等，其特性是能够用一个较短的时间对水泥块进行测试，以最短时间来完成所需的测试，根据测试结果能清楚的了解水泥块在各个环境下的承受能力。该实验设备能够为我国建设工作做出一定影响，能在各种环境下，根据调节环境与测试，得到所需数据。现在工程的建设讲究的是速度与质量并进的发展，既拥有较快的速度，也达到了工程所需要的建设质量，那么恒温恒湿箱便在建设工作中广泛出现，能够在较短的时间种，进行测试，得到所需数据，通过不断的测试与调节，使其达到预期的数据。恒温恒湿箱的结构较为复杂，这就需要我们通过讲解，让使用者在较短的时间中，掌握其原理与使用方法，本文着重讲解这些东西。
恒温恒湿箱是以PLC S7-200数字温湿度传感器来对箱内的温度与湿度进行获取与数据化。通过对安装的风扇的转速的控制,使其箱内达到除湿的效果。运用了冷却器为箱内的环境进行降温,加热效果则是运用到了内部的加热器,让加热器给其箱内进行升温。
关键词： 加热;除湿;降温;增湿
Cement constant temperature and humidity curing box design
Abstract: The thermostat, as its name implies, is to achieve the expected value of temperature and humidity through some specific combination, so as to make the thermostat interior achieve a desired environment. We will adjust the thermostat according to the requirements of the experiment, so that the internal environment is the environment we need. In other words, it is an environmental space that constantly controls temperature and regulates humidity. The thermostat can completely control the temperature within a temperature range we have reached, beyond which it is impossible to complete, such as the temperature of several thousand degrees. The thermostat is to test different materials under various temperature and humidity environments to see if they can achieve certain performance. This kind of materials are mainly inspected in extremely cold, extremely hot, humid and dry environments. Whether we can withstand the impact of this kind of environment, this kind of test can be applied in many ways, which can greatly help us to better view the quality of products, through the test to analyze certain indicators.
The composition of the constant temperature and humidity curing box also contains many control systems, such as heating and refrigeration system, dehumidification and humidification system, equipment management system, etc. Its characteristic is that it can test the cement block in a relatively short time to complete the required test in the shortest time. According to the test results, it can clearly understand the bearing capacity of the cement block in various environments. The experimental equipment can make a certain impact on China's construction work, and can get the required data in various environments according to the adjustment environment and testing. Now the construction of the project pays attention to the development of both speed and quality. It not only has a faster speed, but also achieves the construction quality required by the project. Then, the thermostat is widely used in the construction work. It can be tested in a shorter period of time and get the required data. Through continuous testing and adjustment, it can achieve the expected data. The structure of constant temperature and humidity box is more complex, which requires us to explain, so that users can grasp its principle and use method in a relatively short time. This paper focuses on these things.
The constant temperature and humidity box is based on the PLC S7-200 digital temperature and humidity sensor to obtain and digitalize the temperature and humidity in the box. By controlling the speed of the installed fan, the dehumidification effect can be achieved in the box. The cooler is used to cool the environment in the box, and the heating effect is applied to the inner heater, which makes the heater warm up the box.
Keyword： Heating; Dehumidification; Cooling and Humidification
第一章 绪论
1.1课题背景及意义
对极端环境下的测试实验运用的地方越来越广泛起来，他关系着我国的军事力量，建筑质量，生活质量等众多方面，所以越来越多的研究单位也加入其中进行研究。在他们众多研究重，恒温恒湿箱很有幸的成为了那么多研究的一份子，在每行每业中都有着他的身影。而在工业的制造重，其考虑的方面也越来越多，比如恒温箱的使用寿命，便捷性，设备的制造成本及设备的多功能性，设备的测试范围等，这些因素在恒温恒湿箱的设计生产中起着至关重要的影响。在对于测试工业产品性能时，可以使用恒温恒湿箱模拟出工业产品需要的温度与湿度，且用较短的时间测试出来。所以恒温恒湿箱具有一定的高效性，精确性。对工业测试及生产起着关键作用。由此可见，恒温恒湿试验箱的作用在工业中更是处于举足轻重的地位。在农业生产方面也有着不可或缺的作用，在培育新物种货嫁接物种时，需要不断改变温度与湿度，达到最适宜农作物生长的环境。所以恒温恒湿箱具备控制方便，操作简单等特点。在各种研究过程中,比如一些研究需要精确的测试数据,那么,对于恒温箱各方面的要求更加严格,测试实验中,测试对象的各方面数值都不能有半点差错,有半点误差,那么这次实验测试就以失败告终。再更深层次的看恒温恒湿箱，恒温恒湿箱能够加快我国的建设，通过恒温恒湿箱的运用，我们能够在最短时间内，测试出建筑材料在各种环境下的状态，凭此数据能找到最佳的材料，不光光建筑行业，其他行业也有他的身影，比如一些医疗研究，测试出细菌在各种环境下的存活率，根据测试，制定出可行性计划，所以说，恒温恒湿箱的用途是广泛的，影响也是长远的。
建筑行业往往需要通过的停的测试，测试出怎么样比例的水泥块是能够承受住极寒与极热，潮湿与干燥环境，得出数据，调配出最佳水泥块。而每个测试实验都需要注重的一点便是安全性，安全第一，先有安全，才有测试，而恒温恒湿箱的制造过程中就考虑到了安全性这以点，其次就是其成本，我相信，成本也是大家关注的重点，谁也不想一个设备拥有着一个高昂的制造成本，所以，我们的恒温恒湿箱在成本方面也进行了考虑，我们以低成本，高质量，高效率为目标。剩下的就是测试数据的精确性，可靠性，设备的维护，管理等等方面，这些都是我们着重关注的。
1.2水泥恒温恒湿养护箱现状
我国水泥恒温恒湿试验箱在现阶段来说赢得了一个高速发展的局面，因为现在生活中的每行每业都运用到他，小到小型工厂对其产品进行测试，大到研究机构对研究物品的测试与记录，都运用到了他，现在社会的发展是迅速的，在几十年前，谁也没想过大鱼大肉顿顿有在几十年后已经成为了常态，由此看出，我国的发展是迅速的，在该时代下，一个企业想不被社会的发展所淘汰，就需要与时俱进，跟上发展的步伐，而恒温恒湿箱就是其中之一，测试工业产品的企业中，恒温恒湿箱是其重要的设备之一，他不仅仅能够测试出各类商品的数值，还能够根据数值对一些可调节的商品进行调节，调节到一个最佳状态。而一个时代的进步往往少不了工业发展，工业发展带动了经济的增长，特别是制造业，只要制造业根据我们的需求制造出我们所需要的工具与设备，根据工具与设备的合理运用，加快工作效率，提高经济增长。
从国内外市场现状及我国水泥恒温恒湿标准养护箱行业发展背景、市场生产供需关系不协调、各企业间相互竞争、渠道发展鱼龙混杂、价格不透明等方面形成了现在水泥恒温恒湿养护箱行业状况。所以我想改进水泥恒温恒湿养护箱，为此行业添砖加瓦，早日实现透明化，公开化。
1.3水泥恒温恒湿养护箱研究的内容
1.对于水泥恒温恒湿养护箱的设计我们要知道温度与湿度的变化会影响水泥试块的性能。所以根据水泥最佳适宜的温度与湿度，我们要把温度和湿度控制在一个合适的范围内。
2.所以要选用一个合适的控制系统来对温度与湿度进行检测与控制。且进行相应的增温降温，增湿除湿。

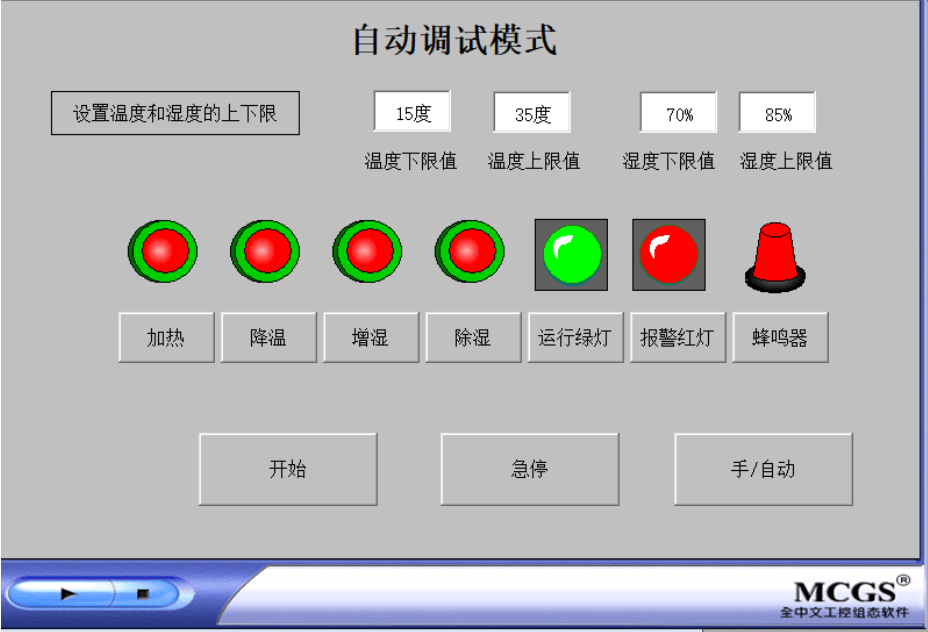

3.此款设计的水泥恒温恒湿养护箱可以通过触摸屏上的按钮来实现温度湿度范围的设置，相应电机的启停以及报警装置。
目 录
摘要 …………………………………………………………………………………………1
第一章 绪论 …………………………………………………………………………………2
1.1水泥恒温恒湿养护箱背景 …………………………………………………………2
1.2水泥恒温恒湿养护箱现状 …………………………………………………………3
1.3 水泥恒温恒湿养护箱研究的内容 …………………………………………………3
第二章 控制系统选型 ………………………………………………………………………4
2.1 控制系统选型设计方案 …………………………………………………………4
2.2 PLC的选型 ………………………………………………………………………5
第三章 系统硬件选型 ………………………………………………………………………6
3.1 温度传感器选取 ……………………………………………………………………6
3.2 湿度传感器选取 ……………………………………………………………………7
3.3 加热器选型 …………………………………………………………………………8
3.3 冷却器选型 …………………………………………………………………………9
3.4 增湿器选型 ………………………………………………………………………10
3.5 除湿器选型 ………………………………………………………………………11
第四章 系统设计……………………………………………………………………………12
4.1 I/O分配 ……………………………………………………………………………12
4.2 电气接线图 …………………………………………………………………………13
第五章 系统软件设计………………………………………………………………………14
5.1 控制系统流程图……………………………………………………………………14
5.2 基础程序设计 ………………………………………………………………………15
5.2 模拟量数值读取转换 ………………………………………………………………17
第六章 MCGS组态的建立 …………………………………………………………………19
6.1 MCGS简介 ……………………………………………………………………………19
6.2组态画面的设计………………………………………………………………………19
6.3 组态模拟运行 ………………………………………………………………………22
第七章 机械设计……………………………………………………………………………24
7.1 概述 ………………………………………………………………………………24
7.2结构特点 ……………………………………………………………………………24
第八章 系统测试……………………………………………………………………………25
8.1 系统测试条件…………………………………………………………………………25
8.2 系统测试步骤…………………………………………………………………………25
总结致谢 ……………………………………………………………………………………26
参考文献 ……………………………………………………………………………………28
附录（图纸）
Ⅰ 程序图
Ⅱ 图纸：（1）PLC功能图（2）流程图（3）接线图（4）箱体图
参考文献
[1]陈立,吴玉香，苏开才.电气控制与可编程控制器[M].广州.华南理工大学出版社.2010.6
[2]常斗南.PLC运动控制实例及解析[M].北京.机械工业出版社.2010.1
[3]徐立鸿，苏远平等.面向控制的温室系统小气候环境模型要求与现状.农业工程学报[N].2013
[4]王曙光,魏秋月.张高记.S7-200 PLC应用基础与实例[M].北京.人民邮电出版社.2007.9
[5]刘凤春.可编程序控制器原理与应用基础[M].北京.机械工业出版社.2009.9
[6]吕景泉.可编程控制器技术教程(第2版)[M]．北京.高等教育出版社，2006.1
[7]高尚，陈景波.智能温室控制系统的研究与开发[M].2015、
[8]郑子仙.西门子PLC在电气控制中的应用[M].2018
[9]李鑫.浅谈西门子PLC的PID参数整定[M]. 2014
[10]常小广，徐立鸿等.节能型智能温室环境控制系统设计.机电一体化[M]，2012
[11]杜尚丰,仪器仪表学报[N]2003年z2期
[12]NA400 可编程控制器 PLC硬件手册[S].
[13]王树臣.电气控制与PLC.西安电子科技大学出版社[M].2015
[14]Design and Concept of an Energy System Based on Renewable Source for Greenhouse Sustainable Agriculture.Ioan Aschilean,Gabriel Rasoi,Maria Simona Raboaca,Constantin,and Mihai Culcer[R].2018
[15]Yongtao Shen,Ruihua Wei and Lihong Xu. Energy Consumption Prediction of a Greenhouse and Optimization of Daily Average Temperature[R].2017
