基于PLC的手机外壳检测分拣系统设计与仿真
摘 要
随着现代工业的不断发展，材料分选在生产过程中的效率越来越受到关注。重复手工分拣物料的繁琐过程，不再能满足企业追求的生产效率和当今社会的需求。工作人员，机器和材料之间的关系已成为我们需要解决的重要问题之一。当然，使用最少的人力来控制机器分拣材料以完成预定的生产任务 - 使用自动化技术而不是手动分拣材料的过程是最佳选择。
本文在对熟悉了组态监控系统原理的基础上,根据一定的分检要求,进行材料检查作为控制核心，设计了材料检测控制系统的控制系统和监控系统。同时，该主题还利用了自动生产线系统的开发，包括工件装配系统和检查系统。物料监控系统的控制可以对自动物料检查和无人监控进行现场控制。
关键词：自动线；分检与检测系统；组态；监控系统 ；PLC
Abstract
With the continuous development of modern industry, the efficiency of material sorting in the production process has attracted more and more attention. Repetition of the cumbersome process of manual sorting of materials can no longer meet the production efficiency pursued by enterprises and the needs of today's society. The relationship among workers, machines and materials has become one of the important problems we need to solve. Of course, using the least human resources to control the machine sorting materials to complete the scheduled production tasks - using automation technology rather than manual sorting process is the best choice.
In this paper, on the basis of familiarity with the principle of configuration monitoring system, material inspection is taken as the control core according to certain requirements of classification, and the control system and monitoring system of material testing control system are designed. At the same time, the theme also utilizes the development of automatic production line system, including workpiece assembly system and inspection system. The control of material monitoring system can control the automatic material inspection and unmanned monitoring on the spot.
Key words: automatic line; detection and detection system; configuration; monitoring system; PLC
目录
摘 要 2
Abstract 3
第一章 绪论 5
1.1 自动线的简介 5
1.2 国内外组态软件的研究现状 5
1.3 组态软件发展趋势 5
第二章 检测与分检系统工件装配系统监控软件的设计框架 7
2.1检测与分检系统介绍 7
2.2工业检测与分检系统监控软件的组成及功能 9
第三章 自动货物分拣系统的硬件设计 11
3.1系统的控制要求 11
3.2方案设计 12
第四章 监控系统 17
4.1监控系统的介绍 17
4.2监控系统的特点 17
第五章 自动分拣系统设计 19
5.1 系统流程图 19
5.2 PLC程序的编写 20
第六章 自动生产线监控设计 29
6.1工业检测与分拣系统监控设计 29
6.2监控界面的设计 31
6.3方案选择 39
第七章 总结与展望 41
7.1总结 41
7.2展望 41
致 谢 42
参考文献 43
毕业设计附录 44
第一章 绪论
1.1 自动线的简介
一种自动化产品生产过程的机器系统。也就是说，可以通过使用一套可以自动处理，检查，装载和运输的机器，并形成高度连续的全自动生产线来实现产品的检测与分拣。其发展趋势是：提高可调性，扩大工艺范围，提高加工精度和自动化程度，并与计算机相结合，实现整体自动化车间和自动化工厂。自动生产线是一个生产系统，通过工件传送系统和控制系统自动完成产品的全部或部分制造过程，控制系统是一系列自动机床和辅助设备的组合，被称为自动线。
随着控制技术，计算机技术，通信技术和网络技术的发展，信息交换和通信领域迅速覆盖从现场设备到控制和管理的各个层面，覆盖车间，车间，工厂，企业乃至世界。构建基于网络集成自动化系统的企业信息系统。现场总线是这场革命的关键技术。它的出现彻底改变了传统的自动控制系统，改变了传统的信号标准，通信标准和系统标准。通信和自动化领域的这场革命使得连接不同制造商，不同类型设备和不同网络层的产品成为可能，在将来必将开创自动控制的新时代。
1.2 国内外组态软件的研究现状
最早开发的通用组态软件，其特点是人机界面（HMI）库，绘图工具箱等基本功能。
长期以来，中国的组态软件市场一直由国外产品主导。中国的本地配置软件直接进入国际市场还有很长的路要走。它需要具备综合优势。中国工程公司和自动化设备制造商在国际市场上获得了优势，在推动组态软件进入国际市场方面发挥了一定的作用。
1.3 组态软件发展趋势
最早的配置软件用于支持自动化系统的硬件。那时，如果没有配置软件的支持，甚至不能正常工作，硬件系统将难以运行。情况发生了很大变化。一方面，软件与硬件部分分离。大多数自动化系统的硬件和软件不是由同一制造商提供的，这为自动化软件的开发提供了充分发挥作用的阶段。它的发展与高性能计算机和大容量硬盘密不可分。现在越来越多的用户通过实时数据库分析生产，汇总和统
计生产数据。是指挥和决策的基础。在最终用户的眼中，配置软件在自动化系统中扮演着越来越重要的角色，甚至一些系统根本不缺乏配置软件。主要原因是软件的强大功能。而用户也存在普遍的需求。
第二章 检测与分检系统工件装配系统监控软件的设计框架
2.1检测与分检系统介绍

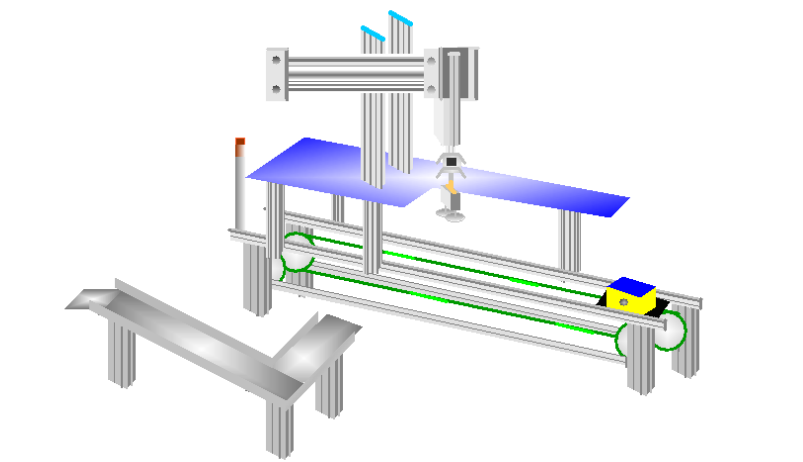

该设计对象是工业检查和分拣系统。系统装置采用铝合金结构件构建各变电站的主要设备，并选用多种机械传动方式实现站间串联。整条生产线全面展示了工业生产的运行过程。除了涵盖各种基本系统控制过程控制方法外,还强调了配置控制和工业总线等先进技术。为了便于整个过程控制的协调，系统建立了一个主站主控台。主站主控制台是指挥调度中心，用于整条生产线的连续运行。
整个系统主要由三个工作站组成，每个工作站完成一项具体的工作任务，按照检查，分拣，分拣顺序完成工业加工产品的物流加工。
参考文献
1. 沈灿刚. 基于西门子PLC的自动生产线输送单元控制系统设计[J]. 自动化技术与应用.2014. 33(11):49-52
2.李建兴. 可编程序控制器应用技术[M].北京:机械工业出版社社.2008
3.方宁.自动化生产线安装与调试[J].电子技术与软件程.2014. 15 (3):37-44
4.汪晋宽.工业网络技术[M].北京:北京邮电大学出版社.2007
5.李建兴.可编程序控制器应用技术[M]．北京:机械工业出版社.2010
6. 李言武.PLC编程中功能流程图到梯形图的转换剖析[J].工业控制计算机.2014(3):48-50
7.赵同强 吴家兵 卢锐 祁成 吴琨. 某铸造企业无损检测自动线的辐射屏蔽防护及效果评价[J]. 工业卫生与职业病. 2008 (4):38-50
8.莫慧芳.基于职业岗位能力的高职电气自动化技术专业课程体系构建[J]. 青岛职业技术学院学报.2008 (5): 34-26
9.牛根艺. 工业监控操作员站组态软件设计[J]. 哈尔滨.哈尔滨理工大学出版社.2009 (5):41-52
10.ChoH.,SmithJ.S.WSY.R.ProductionPlanningcontrol[J].ProductionPlanningandcontrol .Vol(8).No(6).189-192D.
11.Mal Prosenjit Cantin Jason FBeyette Fred R. Developmentof a multitechnology field-programmablegatearrasuitablefoprphotonicinformationprocessing.[J].AppliedOptics. 2005 (6): 189-192D
12.Dongkai Qiao,Xiangyu Yang,Jinxin Jia.Design of Automati c Welding Machine BasedonPLC[J].SecondInternationalConferenceonDigitalManufacturing&Automation . 2011. 4. (7):167-132D
毕业设计附录
1.毕业设计开题报告。
2.毕业设计任务书。
3.毕业设计中期检查表。
4.电器原理图。
5.设计仿真图。
6.程序框图。
7.元器件表。
8.毕业设计查重简介报告。
