基于组态王电梯的监控设计
摘要：本文介绍了利用可编程控制器编写了一个四层电梯的控制系统，将可编程控制器（PLC）和组态王软件结合非常好的模拟电梯控制系统的测试运行，并采用组态监控系统与PLC控制系统进行实时数据交换在组态监控画面上能反映电梯运行状态从而实现以电梯运行状态的双向控制。
关键词：可编程控制器、电梯控制、组态模拟
可变程序控制器（PLC）是从早期的继电器逻辑控制系统发展而来的。自20世纪60年代问世以来，PLC得到了突飞猛进的发展，尤其在数据处理、网络通信及与DCS等集散系统融合方面有了很大的进展，可变程序控制器已经成为工业自动化强有力的工具，得到了广泛的普及和推广应用。本文以四层教学仿真电梯系统为例，着重讲述可变程序控 制器（PLC）与上位计算机工控组态软件组态王之间的通信。
组态王是北京亚控科技发展有限公司开发的一个集成人机界面（HMI）系统和监控管理系统的工业上位监控软件，可与可编程控制器（PLC）、智能模块、板卡智能仪表、远程数据采集装置（RTV）等多种外部设备进行通讯。而其软件系统与用户最终使用的现场设备无关，对于不同的硬件设施，用户只需要按照安装向导的提示完成I/O设备的配置工作，为组态王配置相应的通信设备的硬件驱动程序，并由硬件设备驱动程序完成组态王与I/O设备的通信。在系统运行的过程中，组态王通过内嵌的设备管理程序完成与I/O设备的实时数据交换。
本文利用组态王软件设计。在设备组态窗口中选择适当的串口通讯设备。正确设置其属性。正确设置组态软件中数据变量设备通道的连接，即可实现PLC与组态王软件的通讯。将PLC中的串口驱动程序与组态软件的需求响应相结合，使电脑对PLC发出信号有响应。在组态王软件的用户窗口中，制作一个动画界面。在界面上设置各个控件的属性，使设置的控件按照真实的情况动作，检验和测试电梯PLC控制系统对电梯的运行状态的控制效果。组态王软件用主控窗口、设备窗口和用户窗口来构成一个应用系统的人机交互图形界面。组态配置各种不同类型和功能的对象或结构，可以实时数据进行可视化处理。
毕业设计说明书目录
1 引言 ………………………………………………………………………………………17
2 设计要求 …………………………………………………………………………………17
3 PLC的特点、趋势与动向……………………………………………………………… 18
3.1 PLC概念……………………………………………………………………………18
3.2 PLC的发展历史……………………………………………………………………18
3.3可编程控制器的趋势与动向…………………………………………………… 20
3.4 PLC的特点………………………………………………………………………… 21
4 系统控制方案的确定 ……………………………………………………………………23
4.1电梯的概述…………………………………………………………………………23
4.2采用PLC控制电梯的优点…………………………………………………………23
4.3系统设计的基本步骤………………………………………………………………23
4.4系统控制方案………………………………………………………………………24
4.5电梯控制系统的原理图……………………………………………………………24
5 系统硬件部分的设计与分析 ……………………………………………………………25
5.1电梯硬件系统………………………………………………………………………25
5.1.1电梯系统 ……………………………………………………………………25
5.1.2 I/O地址分配表 ……………………………………………………………25
5.2可编程控制器的选型………………………………………………………………26
5.3变频器的选型………………………………………………………………………27
5.4电机的选型…………………………………………………………………………27
5.5PLC外部电路的设计 ………………………………………………………………27
5.6控制系统程序设计…………………………………………………………………28
5.7电梯的内指令及显示回路…………………………………………………………29
5.8呼梯铃控制与故障报警……………………………………………………………29
5.9电梯的消防运行回路………………………………………………………………30
6 系统软件设计和组态王件 ………………………………………………………………30
6.1系统软件设计………………………………………………………………………30
6.1.1 PLC梯形图概述 ……………………………………………………………30
6.1.2控制程序编写 ………………………………………………………………30
6.1.3系统工作过程分析 …………………………………………………………33
6.2组态王软件…………………………………………………………………………34
7 四层电梯组态监计 ………………………………………………………………………34

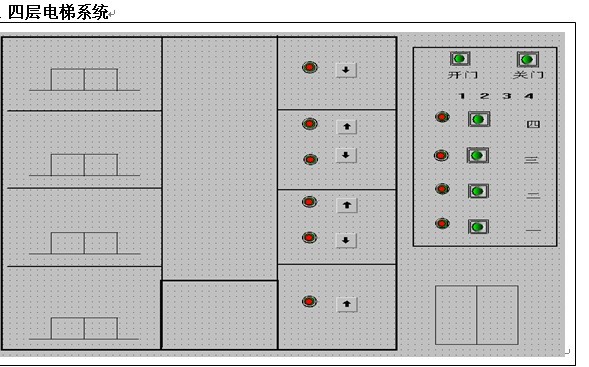

7.1四层电梯系统………………………………………………………………………34
7.2组态王的设置………………………………………………………………………35
7.3设计画面属性完成动画演示………………………………………………………36
8 参考文献 ………………………………………………………………………………… 37
参考文献
{1}俞国亮.PLC原理与应用（三菱FX系列）.北京清华大学出版社，2003
{2}陈立定等.电气控制与可编程控制器.广州华南理工大学出版，2000
{3}刘载文等.电梯控制技术.北京电子工业出版社，2001
{4}王平等.PLC在电梯控制中的应用.微计算机信息，2005
{5}张元培等.电梯与自动扶梯的安装维修.北京中国电力出版社，1999
{6}袁秀英主编，《组态控制技术》.北京：电子工业出版社，2001
{7}张万忠．可编程控制器应用技术 [M]．北京: 化学工业出版社，2001
{8}李道霖．电气控制与PLC原理及应用 [M]．北京: 电子工业出版社，2004
{9}郁汉琪．电气控制与可编程序控制器应用技术 [M]．南京: 东南大学出版社，2003
{10}齐占庆.王振臣．电气控制技术 [M]．北京: 机械工业出版社，2002
{11}李道霖．电气控制与PLC原理及应用 [M]．北京: 电子工业出版社，2004
