液体输液报警器

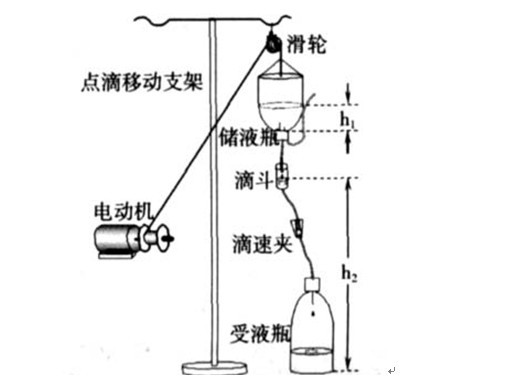

摘要： 利用单片机设计并制作一个智能化的液体点滴速度监控装置。该装置由水滴速度测试系统、水速控制系统、显示装置、单片机系统、键盘和报警等系统组成。应用水的压强随着高度差的变化而变化的原理，利用控制步进电动机的升降来控制点滴速度。点滴速度可用键盘来设定，设定范围为20～150 (滴/分)，控制误差范围在 ±10%±1 滴左右。从改变设定值起到点滴速度基本稳定整个过程的调整时间小于3分钟。同时在液面降到警戒值（2～3cm）以下时能发出报警信号。以上面所述装置为一个结点, 我们还建立了一个由 PC 控制 16 个从站的监控系统。主从站之间通过RS-485总线构成串行通讯网络。主站可对16个从站进行定点或巡回监测，查询各从站的实时状态，并可显示其从站号和点滴速度，并可远程设定各从站的点滴速度，当收到从站发来的报警信号后，能声光报警并显示相应的从站号，并可手动方式解除报警。
关键词： 点滴速度 步进电动机 单片机
毕业设计说明书目录
1 引言……………………………………………………………………………………1
2 系统的工作原理………………………………………………………………………2
3 系统硬件各电路设计和论证…………………………………………………………2
3．1 51系列单片机介绍……………………………………………………………2
3．2电机驱动方案的选择…………………………………………………………4
3. 2. 1 方案一……………………………………………………………………4
3. 2. 2 方案二……………………………………………………………………4
3. 3 数据采集方案的选择………………………………………………………6
3．3．1 方案一……………………………………………………………………6
3．3．2 方案二……………………………………………………………………6
3. 4键盘方案的选择………………………………………………………………8
3. 5主从站通讯方案的选择………………………………………………………8
3. 5. 1 方案一……………………………………………………………………9
3. 5. 2 方案二……………………………………………………………………9
3. 6声光报警模块设计……………………………………………………………10
3. 7电源电路设计…………………………………………………………………11
4 软件设计………………………………………………………………………………11
4．1程序流程图……………………………………………………………………11
4．1．1系统主程序流程图…………………………………………………………11
4．1．2点滴速度测量及控制流程图 ……………………………………………12
4．1. 4主从机通信流程图…………………………………………………………14
4．1．5 键盘扫描程序的流程图……………………………………………………17
5 软硬件系统的调试……………………………………………………………………18
5．1硬件系统的调试………………………………………………………………18
5．2软件系统的调试………………………………………………………………18
6 附录……………………………………………………………………………………19
6．1 源程序及系统原理图…………………………………………………………19
7 参考文献………………………………………………………………………………24
参考文献
[1] 杜伟略.80C51单片机及接口技术.北京：化学工业出版社，2008.
[2] 李广弟.单片机基础.北京：北京航空航天大学出版社，1994.
[3] 徐爱均.智能化测量控制仪表原理与设计.第二版. 北京航空航天大学出版社，2005.
[4] 周志德.单片机原理及应用.北京：高等教育出版社，2001.
[5] 赵润林，张迎辉.单片机原理与应用教程.北京：北京大学出版社，2005.
[6] 翁桂荣，周丽新.单片机微型计算机接口技术.第二版.苏州：苏州大学出版社，2007.
[7] 刘守义.单片机应用技术.西安：西安电子科技大学出版社，2004.
[8] 何立民.单片机高级教程.北京：北京航空航天大学出版社，2000.
[9] 朱一纶.电子技术专业英语.北京：电子工业出版社，2008.
