基于单片机控制的具有布防、解除布防以及寻车功能的电动车报警器的设计
一、选题简介、意义
1、选题简介：
随着科学技术的飞快发展，人们生活水平的日益提高，电动自行车已经成为人们不可或缺的部分，使人民的出行更加方便快捷。
电动自行车以电能为能源，不仅拥有噪音小，操作方便，经济实惠等优点外，还具有废弃零排放，不污染环境等特点。随着石油能源日益枯竭，环境日益恶化，电动自行车成为政府大力推广和支持的对象。随着国家燃油含税政策的出台，电动自行车的地位又进一步得到了提升，成为工薪阶层的不二选择，得到了更多人的欢迎。但是，随着电动自行车的普及与推广，它的失窃率也越来越高，对使用者造出来很大的损失与影响，怎样减少电动自行车的失窃也成为了越来越多人关注的话题。为了减少电动自行车的丢失，使人们更加放心安全的出行，现设计一套以单片机为基础的针对电动自行车用防窃报警方案，使人们出行更加的安心。
2、选题意义：
使用无线报警器相比普通的报警器有以下的有点：
1）无线报警器由单片机控制比普通的更加灵敏,误报率,失效率低.
2）无线报警器比普通报警器更加小巧方便,便于安装在隐蔽位置,不易察觉.
3）无线报警器比普通报警器更加智能化,价格合理,性价比高.
4）无线报警器比普通报警器报警范围更加广泛,声音更适中.
二、课题综述（课题研究，主要研究的内容，要解决的问题，预期目标，研究步骤、方法及措施等）
课题研究：
1、主要研究内容：
本设计以单片机为控制原件,用弹簧开关作为信号触发装置,
以扬声器,远距离无线收发信号传输为报警装置.当单片机受到刺激收到无线收发模块发出的预警信号后,单片机直接进入预警状态,并在同一时间使弹簧开关接通报警电路,使报警器响,并处于报警状态,从而达到威慑不法分子,使电动自行车保证安全状态的目的。另一方面，无线报警器的研究要求还要具有能安装在隐蔽位置，体积较小，不易被不法分子轻易发现拆卸，车主实用方便等特点。且报警器本身要性能稳定，灵敏度高，故障率，漏报率低，能在有效范围内引起车主和路上行人的注意。价格方面也要合理适中，使广大用户能够接受。
2、要解决的问题：
(1)音乐集成电路在单片机给予报警信号后怎样使报警装置发出声音，达到报警的目的；
(2)单片机怎样处理无线收发装置传递的报警信号；
(3)研究无线发送装置传输的是高低电平还是脉冲；
(4)弹簧开关和报警器能否合二为一达到减小体积降低成本的目的；
(5)报警器采用蜂鸣器还是扬声器。
3、预期目标：
当单片机处于运行状态时，外部受到刺激（如震动），无线收发模块将处于预警状态，并使报警器报警，起到报警提示作用。
4、研究步骤、方法及措施：
1）查找相关文献，并收集整理相关资料；

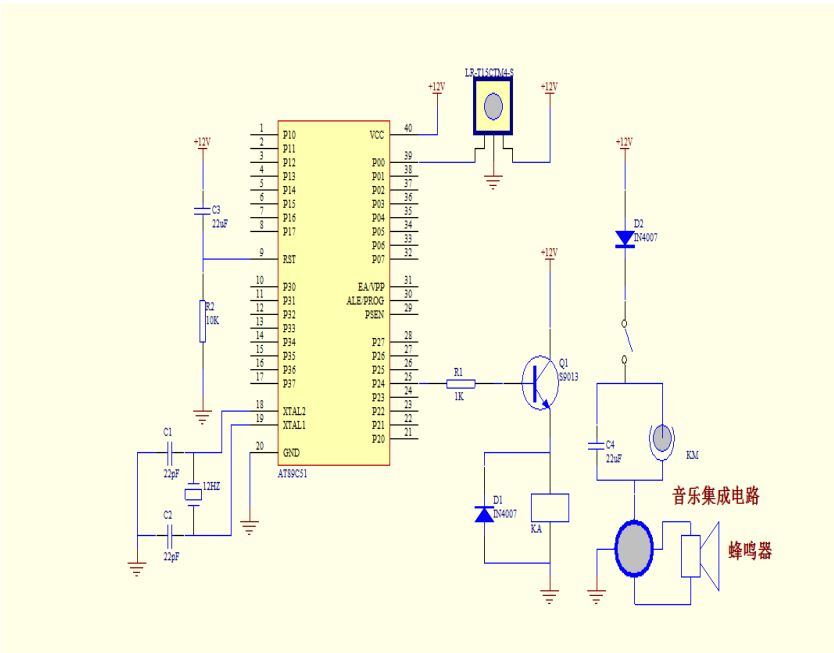

2）做出该设计的Protel电路图，并通过该Protel电路图表达出各工作单元电器元件的链接状态；
3）将Protel生成PCB电路图，为焊接PCB电路板奠定基础；
4）依据Protel电路图连接电路并单片机进行编程；
5）对完成好的电路进行调试处理，以达到预期的状态。
目录
第1章 绪论 8
1.1电动自行车报警器研究背景 8
1.2电动自行车报警研究现状 8
1.3电动车报警器技术特点 9
1.4电动车报警器的研究内容 9
第2章 电动自行车报警器的总体设计 9
2.1电动自行车报警器系统整体方案设计思 9
2.2 框架结构设计 10
2.3各功能模块方案设 10
2.3.1无线收发模 10
2.3.1.1 LR-T15CTM4-S 红外接收远程控制系统模块 10
2.3.2 信号触发模块 10
2.3.2.1 振动传感器 11
2.3.3报警电路模块 11
2.3.3.1 蜂鸣器 11
2.3.3.2 扬声器 13
2.4本章总结 14
第3章 无线收发模块设计 14
3.1 LR-T15CTM4-S 红外接收远程控制系统模块说明 14
3.1.1 特征说明 14
3.1.2 工作原理方框图 15
3.1.3 外部应用电路 16
3.1.4 光电特性 17
3.2无线收发模块设计 18
3.3本章小结 19
第4章 音乐集成电路模块设计 19
4.1音乐集成电路 19
4.1.1音乐集成电路内部结构及其工作原理 19
4.1.2 音乐集成电路应用时的注意事项 21
4.2 音乐集成电路报警模块设计 21
4.2.4 音乐集成电路报警模块的设计 22
4.3 本章小结 22
第5章 硬件介绍、安装、调试及编程 22
5.1 硬件电路 23
5.2 硬件介绍 23
5.2.1 AT89C51 单片机相关特性及参数介绍 23
5.2.1.1 主要特性 23
5.2.1.2 功能特性概述 24
5.3 硬件调试 26
5.3.1 无线收发模块调试 26
5.3.2 音乐集成电路模块调试 26
5.3 C 语言编程 26
5.3.1 AT89C51 单片机软件编程的注意事项 26
5.3.1.1 AT89C51 单片机软件编程的省电模式 27
5.3.1.2 编程方法 28
5.4 软件调试 32
5.5 本章小结 33
结论 34
致谢 35
参考文献 36
附录1 37
附录2 38
参考文献
[1] 杨长春.电子报 2004 合订本上[J].2004.
[2] 朱德祥.电子报 2004 合订本下[J].2004.
[3] 吴立新.实用电子技术手册[M].北京：机械工业出版社，2002：138-142.
[4] 胡斌.集成电路识图轻松入门[M].北京：人民邮电出版社，2006.7.
[5] 刘福太.黄版电子电路[M].北京：科学出版社，2007.
[6] 刘全忠.电子技术（电子学 II）[M].北京：高等教育出版社，1999：251-258.
[7] 秦曾煌.电工学上册，电工技术[M].北京：高等教育出版社，2004.1.
[8] 秦曾煌.电工学下册，电工技术[M].北京：高等教育出版社，2004.1.
[9] 邹丽新，翁桂荣.单片微型计算机原理[M].苏州：苏州大学出版社，2001.
[10] 李勋.单片机实用教程（第 2 版）[M].北京：北京航空航天大学出版社，2006：1
