无线燃气报警器的设计制作
摘 要：本设计基于传感器实现对燃气信号的采集、报警功能。系统工作时，由传感器收集外部燃气浓度，将收集量经过外围电路和预设置进行对比，并将比较信号输入单片机中。当燃气浓度高出设定值时，单片机驱动外围电路中发光二极管和蜂鸣器工作，实现声光形式的报警，同时切断电磁阀，阻止燃气输出。另外，单片机启动外设无线通信模块，使其拨打预存电话号码，以短信形式向外界发出警情。利用单片机简单、直观的编程功能，能够方便地操控输出信号，达到报警目的，同时无线通信模块与手机的连通，也可以及时向外界报告警情，减小损失。
关键词：可燃传感；GSM
Wireless gas alarm system design and production
Abstract：This design is based on sensor to realize the collection of the gas signal, alarm function. System is working, collected by sensor external gas concentration , the collection capacity by comparing a preset and peripheral circuit, and compares the signal input microcontroller. When the gas concentration exceeds the set value, the MCU drive peripheral circuit leds and buzzer work, realize the sound and light alarm, in the form of cutting off solenoid valve at the same time, prevent gas output. In addition, the microcontroller start peripherals wireless communication module, make its dial phone Numbers, deposited in the form of text messages sent to the outside world. Microcontroller is simple and intuitive programming function, can easily control the output signal, achieve alarm, wireless communication module connected with mobile phones at the same time, also can timely report to the outside world industry, reduce the loss.
目录
第一章 绪论 1
第二章 燃气报警器系统的总体设计 2
第三章 燃气报警器系统模块硬件电路设计 4
3.1有害气体传感电路设计 4
3.2 红绿灯指示和蜂鸣报警电路设计 5
3.3 GPRS模块电路设计 7
3.3.1 GPRS DTU的四个核心功能 8
3.3.2 GPRS DTU的扩展功能 9
3.3.3 GPRS DTU的工作原理 9
3.3.4 GPRS DTU工作过程 10
3.4 LED显示电路设计 11
第四章 声控台灯系统的模块软件设计 14
4.1有害气体传感模块软件设计 15
4.2 红绿灯指示模块和蜂鸣报警模块软件设计 19
4.3 GPRS模块软件设计 24
4.4 LED显示模块软件设计 27
第五章 燃气报警软硬件调试 30
5.1硬件静态的调试 30
5.2软件系统调试 31
第六章 总结 33

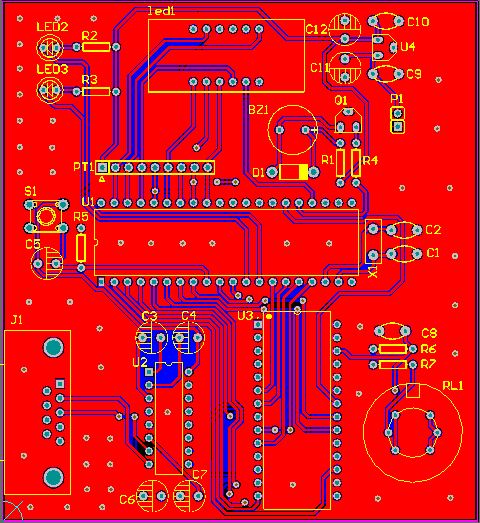

附录（电原理总图和PCB图） 34
参考文献 37
参考文献
[1]张向亮. 智能建筑火灾自动报警系统的设计与研究：（硕士学位论文）.武汉理工大学，2010：1-1.
[2]李朝青.单片机原理与接口技术。北京：航空航天大学出版社，1999
[3]禹玺，董蕴华.基于电话网络的智能远程控制系统的实现[J].现代电子技术，2009，32（9）：3-5.
[4]吴龙标，袁宏永.火灾探测与控制工程[M].合肥：中国科学技术大学出版社，1999.11
[5] 李中望，一种智能火灾报警系统的设计方案，安防科技，2008
[6] 胡皓,王兴;基于烟雾检测火灾自动报警系统[J];传感器世界;2004.12
[7]及力，Protel 99 SE原理图与PCB设计教程；北京：电子工业出版社，2007：8-8。
[8]帅捷，具有无线通讯功能的燃气报警器设计方案;网络地
[9]单正娅，基于无线的燃气报警的器设计;网络地
