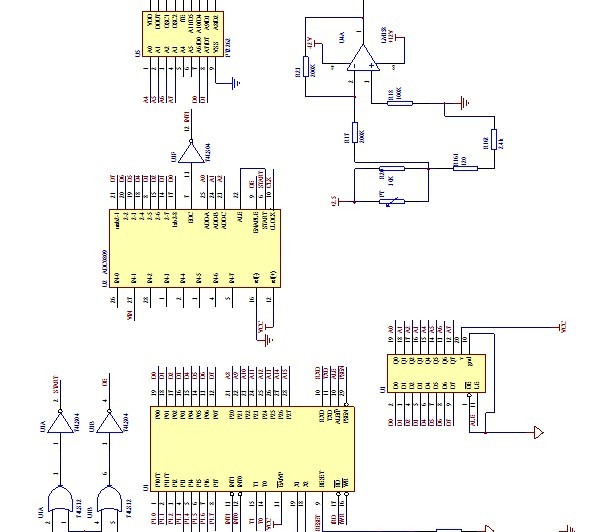

基于单片机的无线温度控制仪的设计 摘要:本设计通过热敏电阻把将温度信号转换成电压信号,再经ADC0809进行摸数转换,进一步将电压信号转换成单片机可以处理的数字信号,并保证温度与数字信号实时同步,经单片机80C51对此温度值进行采样,通过无线部分传输,在数码管上显示,通时根据设定值与测量值进行比较,控制外部的一些器件,实现温度的自动控制。
关键词:单片机 数字控制仪 A/D转换 无线
1 引言
随着时代的进步和发展,单片机技术已经普及到我们生活,工作,科研,各个领域,已经成为一种比较成熟的技术。本文将介绍一种基于单片机控制的数字温度计,从硬件和软件两方面介绍了单片机温度控制系统的设计, 对硬件原理图和程序框图作了简洁的描述。本设计所介绍的数字温度计与传统的温度计相比,具有读数方便,测温准确,其输出温度采用数字显示。
在工业生产和日常生活中,对温度控制系统的要求,主要是保证温度在一定温度范围内变化,稳定性好,不振荡,对系统的快速性要求不高。单片机温度控制系统在日常生产中发挥了巨大的作用。单片机具有体积小、功能强、成本低、应用面广等优点,可以说,智能控制与自动控制的核心就是单片机。目前,一个学习与应用单片机的高潮在全社会大规模地兴起。学习单片机的最有效方法就是理论与实践并重,本文用80C51单片机自制了一个温度控制系统,重点介绍了该系统的硬件结构及编程方法。现场温度经温度传感器采样后变换为模拟电压信号,然后送到放大器,信号放大后送模/数转换器转换为数字信号送单片机,单片机根据输入的温度控制范围通过继电器控制加热设备完成温度的控制。本系统的测温范围为0℃~50℃,温度检测系统根据用户设定的温度范围完成一定范围的温度控制。
数字温度控制仪有非常广泛的应用,此课题是在此基础上,并且加入PT2262/2272无线遥控集成电路,可以实时的进行远距离监控,从而实现无线数字温度控制仪。也可通过单片机与计算机进行通讯,并且能把测量值存贮在PC机里。 毕业设计说明书目录
1 引言……………………………………………………………………………………12
2 方案论证………………………………………………………………………………12
2.1方案一…………………………………………………………………………12
2.2方案二…………………………………………………………………………13
3 各电路设计和论证……………………………………………………………………13
3.1感温电路设计和论证…………………………………………………………13
3.1.1 方案一……………………………………………………………………13
3.1.2 方案二……………………………………………………………………14
3.2 调理电路设计和论证…………………………………………………………15
3.2.1 方案一……………………………………………………………………15
3.2.2 方案二 ……………………………………………………………………16
4. 软件设计………………………………………………………………………………25
4.1程序流程………………………………………………………………………25
4.1.1系统主程序流程图………………………………………………………25
4.1.2各子程序流程图…………………………………………………………27
4.2程序……………………………………………………………………………28
4.2.1主程序……………………………………………………………………28
4.2.2 各子程序…………………………………………………………………28
5.软硬件系统的调试………………………………………………………… ………28
6. 附录…………………………………………………………………………………31
7.参考文献……………………………………………………………………………46
参考文献
[1] 张专成 赵怀勋,单片机测控系统中的监视定时器 , 武警技术学院学报 Mar 1997 [2] 张景元,基于单片机的多用途定时器的设计与实现 ,电子工程师2000年第8期 [3] 李洪涛,一种单片机控制的定时打铃器 ,电子世界,1990年第2期 [4] 何业军 李超,基于单片机控制的高精度定时打铃器的设计 , 电子技术,2001年第7期 [5] 关宗安 仲丛久,基于单片机实现的多路定时控制器的设计,沈阳航空工业学院学报,2004年6月,第21卷第3期 [6] 范立南,单片微机接口与控制技术,沈阳:辽宁大学出版社,1996 [7]张友德,单片微型机原理、应用与实践。上海:复旦大学出版社,1992 [8]胡汉才,单片机原理及接口技术[M],北京:清华大学出版社,1996 [9]余永权,单片机与家用电器智能化设计[M],北京:电子工业出版社,1995 [10]房小翠,王金凤,单片微型计算机与机电接口技术[M],北京国防工业出版社,2002 [11]皮红梅,李英顺,单片机开发中的定时方法,沈阳石油化工高等专科学校学报,2002年12月 [12] Maxim公司,Newreleases Data Book 1996
