激振器上座式单梁筛的设计.
摘要
激振器上座式单梁筛是基于单梁筛的大胆创新。每节筛箱上对称的安装两个激振器，激振器两铀上的偏心质量和偏心距均相等，并且以H梁的垂直轴线为对称，轴线通过筛箱的质心。两轴作同步反向回转时，每一瞬时两轴上偏心质量所产生的离心惯性力沿垂直轴线方向的分力总是相互叠加，这就形成了垂直于轴线方向的简谐力,而沿其他方向的分力总是互相抵消。该简谐力作用在筛箱上，驱动筛箱作轨迹为直线的往复振动。同时筛箱安装有一定角度，使物料有向下移动的趋势，从而达到筛分目的。
设计的主要内容：
（1）电动机的计算与选型；
（2）激振器的计算选型；
（3）主要零部件的结构设计；

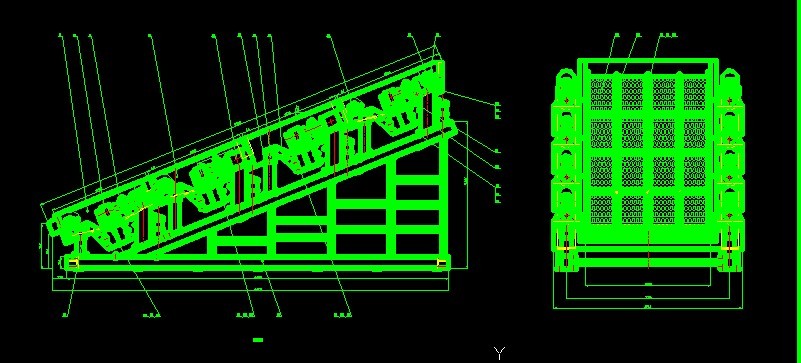

（4）绘制装配图和部分零部件图；
（5）校核主要零件的强度；
（6）整理资料，撰写毕业论文。
关键词 激振器；电动机；筛网；H梁；激振器轴
目 录
1 绪论 1
1.1 前言 1
1.2振动筛的研究现状 1
1.2.1 国外筛分机械的发展概况 1
1.3 本章小结 6
2 振动原理 7
2.1直线振动筛 7
2.1.1振动筛的分类 7
2.1.2直线振动筛的工作原理 7
2.2 激振器上座式单梁筛的原理及应用 10
2.2.1 简介 10
2.2.2激振器上座式单梁筛的原理 11
2.2.3结构 11
2.2.4 激振器 12
2.2.5 筛网 13
2.2.6优点 14
2.3设计方案确定 15
2.3.1筛箱之间的衔接 15
2.3.2激振器的布置 15
3 物料的运动分析和工艺参数的选择 17
3.1物料的运动分析 17
3.1.1筛面的运动方程 17
3.1.2筛面物料的运动分析 17
3.1.3抛掷指数 与跳跃系数 的关系 19
3.2工艺参数的选择计算 20
3.2.1筛面的长度和宽度 20
3.2.2筛面的倾角 20
3.2.3振幅和频率 21
3.2.4振动方向角 21
3.2.5抛掷指数 和振动强度K 21
3.2.6物料运动速度 21
3.2.7处理能力 22
4 动力学分析及参数的计算 23
4.1筛子的动力学分析 23
4.1.1力学模型的建立 23
4.1.2振动方程的建立 24
4.2振动幅频曲线和工作状态分析 25
4.3动力学参数的计算 26
4.3.1隔振弹簧的确定 26
4.3.2隔振弹簧的选择与验算 28
4.3.3隔振弹簧减轻能力的分析 30
4.3.4参振质量的计算 31
4.3.5电机功率的计算与选择 32
5 主要零部件的选择设计与校核 33
5.1激振器主要零件的设计与校核 33
5.1.1偏心块的设计 33
5.1.2激振器轴的设计 36
5.1.3激振器轴的校核 37
5.1.4轴承的选择与校核 44
5.1.5键的校核 46
5.2激振器上座式单梁筛专用零部件的设计 47
5.2.1筛面 47
5.2.2筛框 49
6 激振器上座式单梁筛的安装、试运转和常见故障 53
6.1激振器上座式单梁筛的安装、试运转 53
6.1.1激振器上座式单梁筛的安装 53
6.1.2试运转 53
6.2激振器上座式单梁筛的异常振动及常见故障 54
6.2.1激振器上座式单梁筛的异常振动 54
6.2.2单梁激振脱水筛的常见故障及消除措施 54
结论 56
致谢 57
参考文献 58
附录 59
附录一 59
英文原文 59
中文翻译 63
参考文献
[1] 严峰．筛分机械．北京：煤炭工业出版社，1994.
[2] 闻邦春，刘风翘．振动机械的理论及应用．机械工业出版社,1982.
[3] 陈建中，沈丽娟．选矿机械(讲义)．徐州：中国矿业大学化工学院,2005.
[4] 唐大放，冯晓宁等．机械设计工程学[II]．徐州：中国矿业大学出版社,2001.
[5] 吴宗泽．机械零件设计手册．北京：机械工业出版社,2003.
[6] 朱吕民．聚氨酯合成材料．南京：江苏科学出版上社,2002.
[7] 程宏志，宋怡．发展西部选煤关键技术的思考．选煤技术．2005(17):46-48.
[8] 孙丽梅,单忠健．国外选煤工业现状与未来发展趋势．选煤技术，2005(2):49-52.
[9] 王峰，王皓．筛分机械．北京：机械工业出版社,1998:7.
[10] 陆信．不对称系统自同步振动机设计的若干问题．矿山机械．1986(5).
[11] 王峰．自同步直线振动筛及其工作原理．矿山机械．1985(3).
[12] 伊健宏等．直线振动筛横梁产生裂纹的原因分析．选煤技术．2004(6):7-9.
[13] 李万升，吴大泉．ZKB1236型直线振动筛改造．煤质技术．2004(6):14-15.
[14] 邓晓阳，周少雷等．选煤厂设备安装使用与维护．徐州：中国矿业大学出版社，2004.
[15] 成大先．机械设计手册．北京：化学工业出版社，2001 .
[16] 张日祯．振动筛减振分析及激振器轴承的选择．同煤科技．2004(2):16-18.
[17]郝凤印，李文林．选煤手册．北京：煤炭工业出版社,1993.
[18] 周淑艳，孔亮．振动筛筛体裂纹分析及处理．山东煤炭科技,2004增刊.
[19] 成大先．机械设计手册．北京：化学工业出版社，2002.
[20] 闻邦椿．振动机械的理论与动态设计方法．北京：机械工业出版社，2001:71-100.
[21] 卜炎．实用轴承技术手册．北京：机械工业出版社，2004.
[22] R.Hogg.Dewatering of Fine Coal.High Efficiency Coal Preparation,1995:409-418.
[23] Chris Veal.Coal Dewatering;A Review of Current Technology and New Developments.The Australian Coal Review, July 1997.
[24] Surendra K.Mishra.Dewatering of Fine Coal.Fine Coal Processing,225-265.
[25] Manoj K. Mohanty*.Fine coal screening performance enhancement using the Pansep screen.Int. J. Miner. Process,69 (2003): 205–220.
