PLC在液压传动组合机床控制中的应用.
摘要:近年来,随着大规模集成电路的发展,以微处理机为核心组成的可编程控制器得到了迅速的发展,在机车的运行控制,特别是液压传动组合机床的设定和控制等方面,可编程控制器正发挥着越来越大的作用。可编程控制器(Programmable Logical Controller)简称为PC或PLC,是60年代末发明的工业控制器件。可编程控制器是将逻辑运算,顺序控制,时序和计数以及算术运算等控制程序,用一串指令的形式存放到存储器中,然后根据存储的控制内容,经过模拟,数字等输入输出部件,对生产设备和生产过程进行控制的装置。
现实中,一般专用机床不能适应产品更新的要求,为了满足机械工业不断发展的需要,人们在实践的基础上创造了组合机床。并且要做到PLC的正确选型,不仅要对自动控制系统的工艺要求有深入的了解,也要对PLC的各种性能指能有正确的理解。经过一番研究,发现施耐德PLC应用于组合机床具有更大的优越性。
关键词:液压传动 组合机床 施耐德PLC
毕业设计说明书目录
1 前言 ------------------------------------------------------- 16

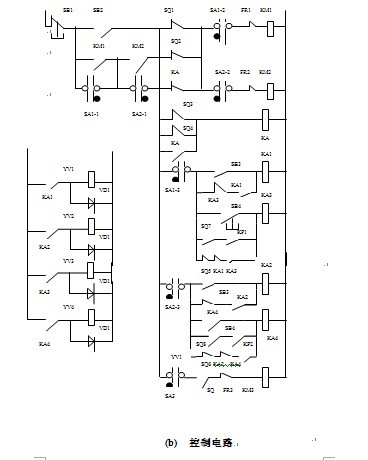

2 原有继电器控制电路的解读-------------------------------------17
3 PLC控制方案-------------------------------------------------19
3.1 可编程控制器(施耐德)的概述 ----------------------------19
3.1.1 PLC的定义和特点 --------------------------------- 19
3.1.2 TwidoPLC的系统构成------------------------------- 20
3.1.3TwidoPLC的选型 ------------------------------------21
3.1.4 TwidoPLC的安装与接线 -----------------------------22
3.1.5 TwidoPLC的特殊应用--------------------------------22
3.1.6 PLC的发展前景-------------------------------------23
3.2 液压传动组合机床的概述------------------------------------23
3.2.1 液压传动------------------------------------------23
3.2.2 组合机床------------------------------------------25
3.2.3 液压传动组合机床----------------------------------27
3.3 液压传动组合机床的PLC硬件、软件设计 ---------------------29
3.3.1 相对于继电器的PLC控制方案的解读------------------29
3.3.2 分析----------------------------------------------31
3.3.3 PLC在组合机床上的应用-------------------------------------------32
3.3.4 PLC的编程语言-------------------------------------33
4 结束语-----------------------------------------------------34
5 毕业实践总结-----------------------------------------------35
6 参考文献---------------------------------------------------36
附录表(A-D)---------------------------------------------37-41
参考文献
1.朱晓玲,21世纪机电工程专业英语,北京:机械工业出版社 2007年
2.丁数模,机械工程学第3版,北京:机械工业出版社 2007年
3.储云峰,施耐德电气编程序控制器原理及应用,北京:机械工业出版社 2006年
4.凌智勇,毛卫平、殷苏民,组合机床操作工-中级工,
北京:化学工业出版社 2004年
