基于三菱PLC控制的MCGS交通灯控制系统的设计
摘 要
可编程序控制器在工业自动化中的地位极为重要,广泛的应用于各个行业。随着科技的发展,可编程控制器的功能日益完善,加上小型化、价格低、可靠性高,在现代工业中的应用更加突出。城市交通灯控制采用的可编程制器具有可靠性高、维护方便,用法简单、通用性强等特点,本文用三菱的可编程控制器及控制十字路口信号灯来说明可编程控制器硬件、软件的设计。解决好公路交通灯控制问题将是保障交通有序、安全、快捷运行的重要环节。但现在有的交通信号灯控制系统都是单一的固定时序控制,不能够根据实际交通状况进行调节控制。三菱系列的可编程序控制器和传感技术来实现对交通灯的智能信号控制。可用如下方案来控制交通路况制作传感器探测车辆数量来控制交通灯的时长。具体如下在入路口的各个方向附近的地下按要求埋设感应线圈,当汽车经过时就会产生涡流损耗,环状绝缘电线的电感开始减少,即可检测出汽车的通过,并将这一信号转换为标准脉冲信号作为可编程控制器的控制输入,并用计数,按一定控制规律自动调节红绿灯的时长。
关键词:三菱传感器探测交通灯

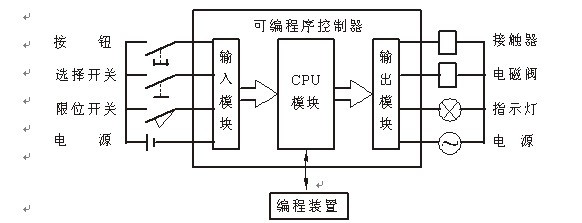

可编程序控制器,英文称Programmable Controller,简称PC。但由于PC容易和个人计算机(Personal Computer)混淆,故人们仍习惯地用PLC作为可编程序控制器的缩写。它是一个以微处理器为核心的数字运算操作的电子系统装置,专为在工业现场应用而设计,它采用可编程序的存储器,用以在其内部存储执行逻辑运算、顺序控制、定时/计数和算术运算等操作指令,并通过数字式或模拟式的输入、输出接口,控制各种类型的机械或生产过程。PLC是微机技术与传统的继电接触控制技术相结合的产物,它克服了继电接触控制系统中的机械触点的接线复杂、可靠性低、功耗高、通用性和灵活性差的缺点,充分利用了微处理器的优点,又照顾到现场电气操作维修人员的技能与习惯,特别是PLC的程序编制,不需要专门的计算机编程语言知识,而是采用了一套以继电器梯形图为基础的简单指令形式,使用户程序编制形象、直观、方便易学;调试与查错也都很方便。用户在购到所需的PLC后,只需按说明书的提示,做少量的接线和简易的用户程序的编制工作,就可灵活方便地将PLC应用于生产实践。
参考文献
[1] 可编程控制器教程 王兆义 机械工业出版社
[2] 《电气控制与PLC》案例教程,胡汉文 张鑫主编
[3] 可编程控制器原理与应用 赵燕 周新建 北京大学出版社
[4] MCGS培训教程 百度文库
