出租车里程计算、计价单元的设计（电子专业毕业设计）
车轮转动里程检测电路
该电路的主要作用是敏感路程，产生计程脉冲；在具体实现时采用霍尔传感器A44E来作为里程传感器，将安装在与车轮相连接的涡轮变速器的磁铁上，使汽车每前进10 m传感器产生一次脉冲，即向里程计数器电路发出一个计数脉冲，以使得计数电路进行里程计数。车速传感器测控系统框图如
2．里程计数中断电路
当车轮转动里程检测电路提供了计程脉冲信号后，里程计数中断电路则根据该脉冲信号定时向微机系统发出计数中断请求信号，使系统根据一定的算法对里程数据进行计数计算。
里程计算是通过安装在车轮上的霍尔传感器A44E检测到的信号，送到单片机，经处理计算,送给显示单元的。其原理如图5－6所示。
由于A44E 属于开关型的霍尔器件，其工作电压范围比较宽（4.5～18V），其输出的信号符合TTL 电平标准，可以直接接到单片机的IO 端口上，而且其最高检测频率可达到1MHZ。

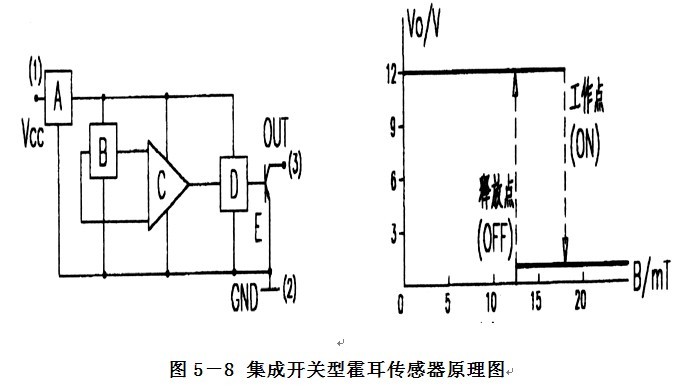

集成开关型霍耳传感器原理
如图5-8，A44E 集成霍耳开关由稳压器A、霍耳电势发生器(即硅霍耳片)B、差分放大器C、施密特触发器D 和OC 门输出E 五个基本部分组成。在输入端输入电压CC V ，经稳压器稳压后加在霍耳电势发生器的两端，根据霍耳效应原理，当霍耳片处在磁场中时，在垂直于磁场的方向通以电流，则与这二者相垂直的方向上将会产生霍耳电势差H V 输出，该H V 信号经放大器放大后送至施密特触发器整形，使其成为方波输送到OC 门输出。当施加的磁场达到.工作点.(即OP B )时，触发器输出高电压(相对于地电位)，使三极管导通，此时OC 门输出端输出低电压，通常称这种状态为.开.。当施加的磁场达到.释放点.(即rP B )时，触发器输出低电压，三极管截止，使OC 门输出高电压，这种状态为.关.。这样两次电压变换，使霍耳开关完成了一次开关动作。
图5－9集成霍耳开关外形及接线
我们选择了P3.2 口作为信号的输入端，内部采用外部中断0（这样可以减少程序设计的麻烦），车轮每转一圈（我们设车轮的周长是1 米），霍尔开关就检测并输出信号，引起单片机的中断，对脉计数，当计数达到1000 次时，也就是1 公里，单片机就控制将金额自动的加增加，其计算公式：当前单价× 公里数=金额。
5.5数据显示单元的设计
设计使用一个定时/计数器每1/10 s向主机发一次中断请求信号，并利用并行接口电路完成对时钟的实时显示功能。同时，利用动态扫描电路完成对出租车的起价和当前累计价的显示。
由于设计要求有单价（2 位）、路程（2 位）、总金额（3 位）显示输出，加上我们另外扩
展了时钟显示（包含时分秒的显示），采用LCD 液晶段码显示，在距离屏幕1 米之外就无法
看清数据，不能满足要求，而且在白天其对比度也不能够满足要求，因此我们采用6 位LED
