小容量补偿变压器及控制器的设计
摘要：本设计是对小容量补偿变压器及控制器的研究，从稳压精度、调节方式、可靠性等多方面考虑。包括了驱动单元，保护单元，故障指示单元，单片机控制单元等几部分。由单片机AT89S52控制电磁继电器调节控制变压器与补偿变压器绕组组合实现输出电压的稳定。
关键词：小容量，单片机AT89S52，继电器调节，补偿
1．引言
二次电源作为负载的能量供应装置，在电路系统中起着非常重要的作用。安全可靠、技术性能符合负载要求的电源，可使负载的功能得以充分发挥，否则，可能使负载的技术指标降低，甚至会损坏负载。为了延长用电设备的使用寿命，降低工厂的经济损失，应保证其供电电压的稳定。
本设计主要由主电路和控制电路两部分组成。主电路包括变压器主控补偿单元、开关器件可控调节单元等。控制电路以单片机AT89S52为控制核心，主要包括输入电压半波整流电路，继电器驱动电路、A/D转换电路、故障检测电路、保护电路等。当输入电压Ui波动或负载电流变化时，通过采样变压器获取前馈电压（由变压器将电网交流量转化成相应的0V-5V的交流信号），经整流电路进行半波整流后再经A/D转换模块后输入单片机与基准值进行比较，由单片机软件进行判断处理，输出控制指令，切换对应的补偿变压器的组合绕组，改变补偿电压△U值，从而快速地达到稳定输出电压的目的。
2．总体方案设计
设计要求：
1外供电电压220±10%V，输出电压分二档，由软件定时转换，第一档：220±3%V ；第二档：200±3%V； 输出电流：第一档2.2A；第二档：1.8A；输出工频正弦波。
2 电源设计、同步器设计、程控放大器设计、功率放大器设等。
3、编写程序，实现上述功能。
2.1方案一：

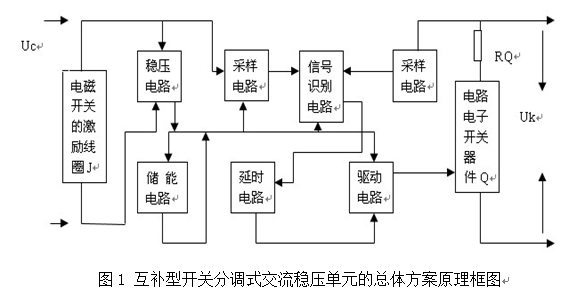

本设计利用电力电子开关器件作为无触点开关与电磁开关的触点并联，电子开关的控制电路与电磁开关的励磁线圈并联，由电子开关解决开关的动态过程，电磁开关则承担稳态开关过程，构成二者优势互补的混和型互补式开关。取得省材料、无弧通断、提高电气寿命等良好效果。缺点是电子开关电路有较大体积等缺陷，造成不好用、成本偏高或产生新的可靠性问题，固不宜采用。
毕业设计说明书目录
1．引言 14
2．总体方案设计 14
2.1方案一： 14
2.2方案二： 15
3分电路设计和论证 15
3.1 稳压电源主电路设计和论证 15
3.2主补偿电路设计和论证 16
3.2.1补偿原理 16
3.2.2补偿波形 17
3.3故障指示电路设计和论证 18
3.4基准电路设计和论证 18
3.4.1AD584介绍 18
特点和优势 18
3.4.2AD584 功能框图 19
3.5整流电路设计和论证 19
3.5.1方案一 全波整流 19
3.5.2 方案二 半波整流 19
3.6继电器可控调节电路设计和论证 21
3.7延时供电保护电路 21
3.8驱动电路设计和论证 21
3.8.1驱动电路定义以及功能 22
3.8.2驱动电路采取隔离措施的原因 22
3.9单片机控制系统设计和论证 22
ATMEL公司AT89S52型单片机性能及功能简介 22
3.9.1主要性能： 22
3.9.2功能特性描述： 23
3.9.3引脚说明： 23
3.10 A/D转换器的选择和论证 25
4.软件设计 27
4.1 程序流程 27
4.1.1系统主程序流程图 27
4.1.2各子程序流程图 28
4.1.3A/D 模块程序设计流程图 28
4.1.3采样程序设计流程图 29
4.1.4同步设计流程图 31
4.2程序 33
4.2.1主程序 33
4.2.2各子程序 35
5软硬件系统的调试 43
5.1调试方案 43
5.2具体调试步骤 43
5.3调试结果 43
6 附录 45
7.参考文献 46
.参考文献
1．张乃国主编.实用电源技术手册·交流稳定电源分册.辽宁科学技术出版社
3.王跃，汪至中，叶晶晶等.新型交流稳压电源的研制.电力电子技术
4. 金涛，任国海，王国锋等。多功能交流稳压电源.电源世界
5.庄瑞飘，庄友谊.微机控制无触点补偿式大功率自动交流稳压器.机电程
6.沈祖冀.分节开关式智能交流稳压电源.电气开关
7.杨仲景，张庆范.采用二进制绕组变压器的交流稳压器.电力电子技术
8.严振华，周铭，王振华等.一种新型微机控制交流稳压电源.电力电子术
9.贾瑞琦.新型交流稳压电源的原理分析.山东电子
10.颜世钢.IGBT调压补偿式交流稳压电路的分析与设计.电力电子技术
11.沈祖冀.新型的高性能交流稳压电源.机电工程
12.张庸，张德霞，孙国霞.单片微机控制的补偿式交流稳压器.机床电器
13.周洪保.大功率稳压器用补偿变压器的设计与调试.变压器
14.郑学平，曹金安，吴锦凌.微机控制补偿式交流稳压器.电力电子技术
15.李峻.双向晶闸管驱动器的应用.电力电子技术
16.张明勋.电力电子设备设计和应用手册.机械工程出版社
17.施晓钟.数控交流稳压电源中二只双向晶闸管的短路分析.广西民族学院学报 (自然科学版)
