汕头市某肉类冷藏库设计
根据冷藏库设计吨位将其分配如下:
冷却库:300吨 分为二个冷却间 每间吨位150吨
冷冻库:300吨 分为二个冷冻间 每间吨位150吨
冷藏库:1200吨 分为三个冷藏间 每间吨位400吨
2.2冷藏库尺寸计算
根据公式:
式中G—冷库计算吨位(t);
V1—冷藏间的公称体积(m3);
η—冷藏间的体积利用系数;
ρs—食品的计算密度(kg/m3)
根据《冷库设计规范》表3.0.5查得冻肉的密度为ρs=400 kg/m3
根据公式(2-1)得, 冷却间 根据《冷库设计规范》表3.0.3初步估计其η=0.5得到V=1000鉴于建筑上对墙间距以3为模数的规定将冷却间的公称体积定为
长×宽×高=18×12×5.6
冷冻间的设计吨位为150吨/间同上其公称体积为:
长×宽×高=18×12×5.6
冷藏间设计吨位400吨/间共3间
根据公式(2-1)得, 根据《冷库设计规范》表3.0.3初步估计其η=0.5得到V=2000鉴于建筑上对墙间距以3为模数的规定将冷却间的公称体积定为长×宽×高=30×12×5.6

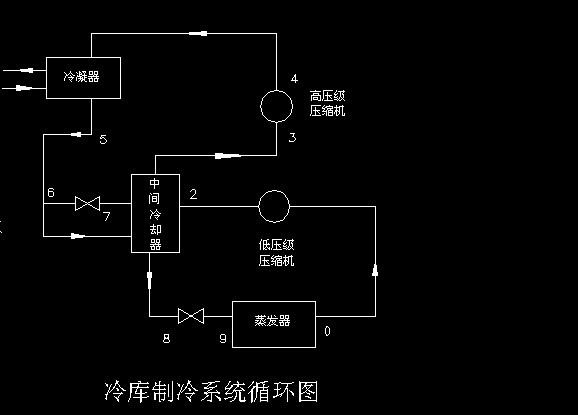

压缩机的选择计算
根据冷间机械负荷φj=202KW,选用3台烟台冷冻机总厂125系列单机双级制冷压缩机,型号为S8SF8-12.5型,其单台制冷量78KW,低压气缸容积424m3/h 高压气缸容积141m3/h
气缸直径 125㎜
压缩机的输气系数,高压级输气系数: 查《实用供热手册》P156
低压级输气系数
4.4冷凝器的选择计算
冷凝器的热负荷:Φk=MR(h4-h5)=0.148×(1953-663)=190.9KW
冷凝器传热面积的确定:
㎡
根据《制冷辅助设备》P1选用LNA-40型立式冷凝器2台
单台设计压力2.0Mp
参考资料
1. 空气调节用制冷技术
2. 冷库设计规范
3. 民用建筑暖通空调设计技术措施
4. 实用制冷工程设计手册
5. 冷藏库设计
6. 冷库制冷设计手册
7. 冷冻空调设备大全
8. 冷藏库制冷设备安装与试运转
