摘 要
本文首先分析了三相异步电动机星型减压起动的工作原理及稳态工作特性，然后分析了三相异步电动机的启动特性及影响三相交流异步电动机启动特性的因素。星形—三角形降压启动是指电动机启动时，把定子绕组接成星形，以降低启动电压，限制启动电流；待电动机启动后，再把定子绕组改接成三角形，使电动机全压运行。
只有正常运行时定子绕组作三角形联接的异步电动机才可采用这种降压启动方法。电动机启动时接成星形，加在每相定子绕组上的启动电压只有三角形接法直接启动时的1/√3，启动电流为直接采用三角形接法时的1/3，启动转矩也只有三角形接法直接启动时的1/3。所以这种降压启动方法，只适用于轻载或空载下启动。此时，额定转矩与负载可以匹配，这样能使电动机的效率有所提高。星形—三角形降压启动的最大优点是设备简单，价格低，因而获得较广泛的应用。采用星三角启动方式时，启动电流不会对电网造成过大冲击，但转矩变小，所以只适用于无载或者轻载启动的场合。
关键词：三相交流异步电动机，降压启动，控制电路，星-三角启动
Abstract
This essay first analyzes the operation principle of three-phase asynchronous motor and the steady state characteristics, and then analyzed the three-phase asynchronous motor starting characteristics and influence of three-phase AC asynchronous motor starting characteristic factors. In order to reduce the starting voltage, limit the starting current star triangle decompression starting refers to when the motor is started, the stator windings are connected to the star , The stator winding will connected into a triangle after starting the motor, then the motor can under the full voltage starting operation.
Only when the normal operation of the stator winding for triangle connecting the asynchronous motor can adopt this reduced voltage starting method. When the motor is started into a star, the starting voltage in each phase stator winding only accounted 1/√3 of the triangle connection directly started, starting current accounted 1/3 of the triangle connection directly started, the starting torque is also only accounted 1/3 of the triangle connection directly started. So this reduced voltage starting method, suitable only for light load or no load starting. At this time, rated torque and the load can be matched, which can improve the motor efficiency .Star triangle reduced voltage on starting has the advantages of simple equipment, low prices, and access to a wider range of applications.
When starting in the star delta mode, the starting will not compact on the power grid and the torque become smaller. So the objective existence is only suitable for the no load or light load.
Key words: The three-phase AC asynchronous motor, reduced voltage starting, the control circuit, star triangle decompression starting
目录
摘 要 VII
Abstract VIII
第一章绪论................................................................................................1
第2章星三角手动换接减压起动控制回路分析 3
2.1星三角换接减压启动介绍 3
2.2电气、电器元件的测绘 4
第3章电器元件的三维造型.....................................................................5

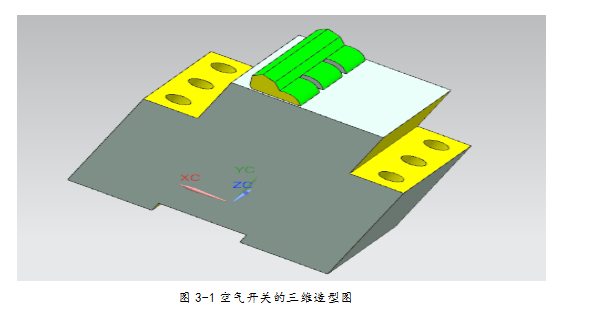

3.1空气开关 5
3.2熔断器 9
3.3热继电器 12
第4章三维屏柜设计...............................................................................19
4.1电气柜柜体设计 19
4.1.1.电气柜的UG三维造型 19
4.1.2电器板的三维造型，以及电器元件的安装。 24
4.1.3电气柜和和电器板装配 30
4.2 电气控制柜组件的划分 32
小结..........................................................................................................34
致谢..........................................................................................................36
参考文献..................................................................................................37
参考文献
[1]《机电控制与PLC》 张铮 编 机械工业出版社
[2] 《UG NX 9中文版丛入门到精通》，钟日铭 编，人民邮电出版社，2014年
[3] 《机械制图》 唐树忠，天津大学出版社，1914
[4] 《电子元器件国际标准》 朱文坚.黄平 北京：电子科技大学出版社，1987
[5] 电气控制柜三维参数化设计，严代智 张华俊 徐金忠，《机电信息》2011年24期
[6] 《工厂电气控制技术[M]》. 方承远 北京:机械工业出版社
[7]大连理工大学工程画教研室《机械制图》北京：高等教育出版社，2003、8。
[8]孙岩《机械设计课程设计》北京：理工大学出版社，2007；
[9]控机床电气柜内部装配工艺研究 张平 郑云龙 主编 硅谷2013年第7期
[10]课程设计手册 吴宗泽 主编 高等教育出版社，2006
[11] 机械制造与工艺编制 汤建鑫 主编 航空工业出版社
[12] 数控机床电气控制 王浩 施振金 主编 清华大学出版社
[13] UG在三维造型中的应用 艾艳霞 主编 应用科技
[14] 机械加工工艺手册 李洪 主编 北京出版社
[15] 电器产品三维造型设计的研究 张晋 陈德桂 张继强 主编 西安交通大学 1998年
