基于NX的正反转控制电路三维造型设计
摘要：首先对正反转电路进行叙述，对我们使用的软件进行了解，对我们任务进行分布，用ACE软件绘制正反转控制电路的电气元器件，根据元器件分布的位置进行移动复制缩放等等，最终完成电气原理图，对其中的元器件的作用进行讲述，用nx软件对电路所需元器件进行建模，先测量其尺寸，绘制草图，对其拉伸，基本模型的修饰，最后对元器件上色，根据控制板对元器件进行位置装配，对其完成约束，使用电气布线的指令完成三维布线。
关键词：ACE电气原理图；NX建模三位布线
The 3d modeling of the forward and reverse control based on nx
Abstract:.For?positive?&negative?circuit?narrative?in?the?first?place,?to?understand?the?software?we?use?for?our?task?distribution,?ACE?software?are?used?to?draw?positive?&negative?control?circuit?of?electrical?components,?according?to?the?position?of?components?distribution?reproducing?mobile?scaling?and?so?on,?finally?complete?electrical?schematic?diagram,?to?tell?the?role?of?one?of?the?components,?using?nx?software?of?circuit?components?needed?for?modeling,?to?measure?its?dimensions,?draw?sketch,?the?stretching,?basic?model?modification,?finally,?the?components,?coloring?position?according?to?the?control?surface?components?assembly,?complete?constraints?on?its,?use?complete?3?d?wiring?electrical?wiring?instructions.
Keywords:ACE?electrical?schematic?diagram;?NX?modeling?3d?wiring.
目录
第一章 序言 3
1.1课题简介 3
1.2 正反转控制电路的组成 3
1.3预期成果 3
第二章ace绘制正反转电路的电气原理图 5
2.1电气元器件的绘制 5
2.2电气原理图的绘制 6
2.3正反转电路的控制 7
2.4小结 7
第三章正反转控制电机元器件的造型 8
3.1熔断器 8
3.2端子排 13
3.3空气开关 16

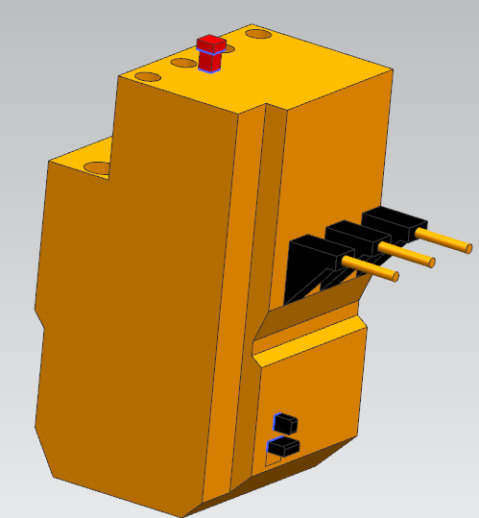

3.4热继电器 20
3.5交流接触器 31
3.6开关 31
3.7变压器 32
3.8小结 33
第四章 正反转电路的装配 34
4.1安装在控制版上的元器件位置和方向 34
4.2爆炸图的介绍 34
4.3部件的装配 35
4.4小结 37
第五章 正反转电路的三维布线 38
5.1NX的三维布线 38
5.2正反转电路布线路径设置 39
5.3小结 40
第六章致谢 41
第一章 序言
1.1课题简介
正反转控制电路代表电机的正向反向旋转，在我们所接触的互锁电路中，正反转电路极具代表性，在电源不受到影响的情况下，只要做到把三相电源的任意两相的相序调换（正反转电路的两个相序由于改变了，所以两个接触器的线圈千万不能同时得电，不然会产生严重的事故），就可以做到反转，正反转因为采用两个接触器进行连锁，使得其工作性能比较安全。电机正反转广泛应用于刻录机，电刨床，机床工作台的进退，升降，刀库的正反转等方面，在现实生活中，有很多应用。
选择正反转控制电路这个课题和我们三年的学习息息相关，学习NX软件实现对各个元器件的绘制建模，巩固了我们三年间对于NX的学习，学习ACE软件让我们了解各个元器件的符号，实现对电气原理图的绘制。
NX有着强大的功能化模块，作图方便，简单，半参化建模，在建模方面比较强，NX使用的用户相比其他软件多的多，兼容性强，可以进行三维设计还有模具设计，既可以用来建模又可以编程，大大提高了工作的效率，所以本次选用NX建模。
ACE是autocad的一种绘制电气原理图的软件，用ACE软件绘制电气原理图，可以大大的提高效率，减少出错率，便于修改，所以本次毕设采用ACE进行绘制电气原理图
基于ug的正反转控制电路的三维造型，本篇论文我们以正反转控制电路为中心，用ACE软件绘制正反转控制电路的电气原理图，用NX软件对所需电路元器件进行建模，最后进行三维布线
1.2 正反转控制电路的组成
正反转控制电路分为主回路和控制电路两部分，主要电器元器件有空气开关QS熔断器FU,交流接触器KM,热继电器FR,三相电机，端子排，按钮等。使用以上电器元器件实现对电机的正反转控制。
正反转控制电路可实现电机的正反转停控制，在现实生活中应用于电梯，起重机的升降等方面。
1.3预期成果
完成控制电机正反转的电气元件选型
用ACE软件绘制正反转的电气原理图
用NX软件完成电气元器件建模
元器件的装配
完成三维布线
第二章ace绘制正反转电路的电气原理图
电动原理图是用来描述各元器件之间的作用，是电气系统图的一部分，对我们熟悉电路的组成以及分布都是十分有益的。本章采用ace2015软件对正反转电路的电气原理图进行绘制，讲解电路图中的构成元器件及其在电路中的作用，及其绘制过程，以及电路控制的描述。
2.1电气元器件的绘制
正反转电路图所需元器件不是很多，主要就是km交流接触器，fr热继电器，fu熔断器等部分组成。首先我们要先创建元器件库，对一些所需元器件进行绘制保存，以方便电路图绘制的调用。以熔断器的绘制为例，新建一个a4纸张，先进行保存，确定其纸张大小。然后调用ace矩形命令进行熔断器的矩形绘制如图2-1所示，注意其形状美观及其位置，使用移动命令即可如图2-2所示。（点击移动命令选择要移动曲线鼠标右键确认参考点，鼠标左键就可以就行移动了）绘制中间的直线，直接使用直线命令进行绘制，然后使用移动命令移动中线即可，这样熔断器就画好了如图2-3所示。注意ace设置参考线还有引导，这样方便确认位置，也方便以下主回路及控制回路的绘制。其他元器件如SB开关，空气开关QS等绘制大同小异，就是使用矩形直线的命令进行绘画，有些需使用修剪延伸指令的时候，需要留意选中线位置，由于章节篇幅有限，这里就不一一进行讲解了。经过上机操作软件，注意到各个版本，在使用过程有些指令有着差距，绘制电路图时需要留意其改变，以防出现错误。
参考文献
[1]周建.论三相异步电动机的正反转控制线路教学设计[J].职业,2016(18):96-97.
[2]余书豪,谌永祥.电动机正反转控制程序的优化设计与研究[J].组合机床与自动化加工技术,2016(02):95-97+101.
[3]段文群.三相异步电动机正反转控制线路的设计与分析[J].现代工业经济和信息化,2014,4(24):23-25.
[4]张明金.电容运行式单相异步电动机正反转控制方法的探讨[J].机电工程技术,2014,43(02):16-18.
[5]王娟平.异步电动机正反转控制系统仿真研究[J].电力学报,2013,28(01):62-65+68.
[6]邢晓莉.三相异步电动机正反转控制线路教学实例研究[J].职业,2011(09):137.
[7]赵俊生.基于PLC的步进电机调速和正反转控制系统[J].商场现代化,2010(21):9-10.
[8]杨树兴.固态继电器在交流电机正反转控制中的应用[J].中国西部科技,2010,9(05):28-29.
[9]郑蕾,顾晓辉.应用PLC技术改进电机的正反转控制[J].黑龙江科技信息,2009(36):102.
[10]万琰,谢海良.基于Multisim10的电机正反转控制电路的设计与仿真[J].漯河职业技术学院学报,2009,8(05):45-46.
[11]汪少军. 异步电机直接转矩控制系统快速正反转控制策略研究[D].中南大学,2009.
[12]刘军,刘广瑞.PLC控制的防电源短路的电动机正反转控制线路[J].现代电子技术,2009,32(12):173-174+178.
[13]王玲,陈冬.浅谈PLC在电机正反转控制中的实现[J].内江科技,2009,30(05):95.
[14]江应国,冯羽生,袁娟娣.数控步进电机正反转控制的实现[J].机电产品开发与创新,2008(05):173-174.
[15]何兵.基于MCS-51单片机的步进电机正反转控制实现[J].泸州职业技术学院学报,2008(01):56-59.
[16]刘志平.三相异步电动机正反转控制电路的特点与应用[J].家庭电子,2005(12):49-50.
