基于Arduino指纹识别和密码锁双向控制智能防盗系统的设计

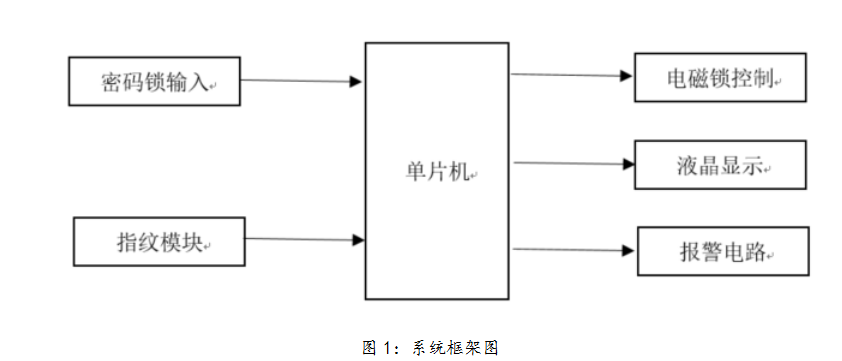

摘要：本次系统的设计实现的是由单片机作为控制中心来进行各个部分的控制，由指纹识别和密码锁双向控制来判定是不是打开门只有正确的指纹和密码单片机才会控制电磁锁打开门。输入错误的次数过多则会触发报警。同时本系统还配备人性化的人机交互界面，用户可以通过操作界面进行设置更改密码。
关键字：Arduino；智能化；门禁系统；电磁锁
Intelligent anti-theft system
Abstract: The design of the system implementation is by single chip microcomputer as the control center to each part of the control, controlled by fingerprint recognition and combination lock two-way to decide whether to open the door only correct fingerprints and password single-chip microcomputer control electromagnetic lock opened the door. Too many errors will trigger the alarm. At the same time, the system is equipped with human-computer interaction interface, and users can set the change password through the operation interface.
Keywords: Arduino; Intelligent; access control system; electromagnetic lock
目录
第一章 绪论 3
1.1 研究背景 3
1.2门禁系统的发展现状 3
第二章 本课题门禁系统整体设计 5
2.1 整体分析说明 5
2.2 本课题研究的内容和目的 5
第三章 本课题硬件模块的分析介绍 6
3.1 单片机的选型介绍 6
3.2 电磁锁的选型介绍 10
3.3 继电器控制模块的选型介绍 11
3.4 液晶模块的选型介绍 12
3.5 蜂鸣器报警模块的选型介绍 13
3.6电子密码锁的选型介绍 14
3.7 指纹识别模块 15
第四章 本课题硬件电路的设计 16
4.1 单片机电路图设计 16
4.2 系统供电电路设计 17
4.3 单片机下载电路设计 17
4.4 液晶模块电路设计 18
4.5 电子密码锁电路设计 19
4.6 指纹模块电路设计 19
第五章 软件系统设计 20
5.1 主程序设计及设计思路 20
5.1.1 程序功能及设计思路 20
5.1.2 主程序流程图 21
5.1.3 主程序 22
5.2 密码锁算法设计 26
第六章 调试 27
第七章 总结及致谢 27
7.1 总结 27
7.2 致谢 28
参考文献 29
第一章 绪论
1.1 研究背景
自有人类以来就不竭的寻求着平安而安宁的糊口环境“平安感”这个词便是咱们常说的幸福指标跟着人类的智力和科技程度的不竭的成长咱们学会了用加倍科学的本领来实现糊口的平安化。人们越来越关心自己居住的房屋的安全，尤其是现在城市中人们生活节奏的加快传统的安全防盗措施已经不能适应快速发展的社会了。因为目前家庭所使用的普通的防盗门要么使用传统的钥匙锁作为开锁工具要么使用门卡之类的打开门，但是因为现在城市生活节奏的加快人们平时出门上班或者出去买东西都要带着开门的钥匙或者门禁卡，要是万一出门没有带钥匙或者门禁卡就少不了一顿忙活才能打开门所以很无奈。不仅仅是因为出门带钥匙或者门禁卡不方便还因为现在城市内流动的人口非常堵所以偷盗盗窃事故的频发和现在的犯罪分子的偷盗犯案手段越来越高级甚至都是使用高科技手段进行偷盗犯案。所以这就导致普通的防盗门等安全防盗系统不能适应现在的社会也不能满足生活快节奏的人们的平时的生活的要求。这时候智能防盗的门禁系统在整个行业中越来越受到了重视智能防盗门禁系统的专业术语又称为智能防盗出入口自动化管理系统。智能防盗门禁系统涉及到多个学科主要包括电信电子、机械结构和计算机通讯等技术这些技术的组合功能实现了对门内外的出入有一个控制和报警预险等功能。智能防盗门禁系统主要的防护功能是方便房屋户主人或者超市商店等内部的人员的出入这样就可以杜绝陌生人或者外来人员的随意出入方便内部管理加强了家庭或者超市商店的安保强度。近几年以来人们也发明出了几种安全防盗系统来进行家庭的防盗管理例如电子密码锁和射频卡识别等系统。但是上面所讲的几种安全防盗系统都有着一定的局限性和缺陷。例如智能电子密码锁防盗系统很容易被使用高科技技术的盗窃分子破解掉，而射频卡容易丢失或者损坏并且一张射频卡的成本也是比较高的。
1.2门禁系统的发展现状
智能防盗门禁系统又被人们称为出入口的控制系统什么时间可以使人通过什么时间不让人通过可以让什么人通过这些都是门禁系统的最基本的功能，门禁系统的发展也是伴随着人类社会发展的进程一起发展起来的。早在人类原始社会的时候随着人类社会的发展渐渐的有了个人的私有财产也就诞生了要保护自己的私有财产不被其他人侵犯意识。在原始社会的人们就开始了有保护看管自己的家庭领地的意识所以就有了后来的出入口的控制也就是演变成了我们现在智能防盗门禁系统。再到后来人们的安全意识的不断的提高就产生了门和锁等防护措施但是传统的门和锁只是单纯的机械结构装置都会很容易的就被破坏掉如果钥匙丢失就可能连门带锁一起换掉。
再到后来随着人类科技的产生人们为了弥补上述门和锁的缺点人们发明了磁卡式的门禁系统，这时候人们可以使用磁卡来控制锁的开关安全防护的能力也大大提高但是磁卡式的门禁系统也是有缺点的。因为使用的磁条可以存储的信息量非常少而且不断刷卡开锁会造成磁卡的机械式的磨损所以这就使得磁卡式的门禁系统安全性能和可靠性能都受到了很大的限制。
跟着电子计算机手艺的飞速成长电子门锁的手艺也获得了迅猛的成长尤其是现代化的智能IC卡片的手艺，然后便是打仗式的智能IC卡和暗码按键的门禁体系成长起来受到了很多人的利用它的道理因此家庭利用的计算电机脑为节制大脑，然后经由过程有线或无线连接到各个传感器模块或读卡器之类的来办理利用门。可是颠末时候的查验和打仗式的智能IC门禁体系的利用范围的不断扩大发现了越来越多的没法改良或者说完美的错误谬误使得打仗式智能IC门禁体系成长受到的滞缓。随着信息化服务业的全球化社会对信息载体的便携性安全性等要求于是非接触式的智能IC卡门禁系统横空出世具有非凡的潜力受到各界的关注和重视。
在欧美等发达的国家中智能防盗门禁系统的发展速度非常迅猛而智能防盗门禁系统是因为改变了传统的防盗措施防盗报警等缺点才能如此迅速的崛起。比来几年来海内的智能防盗门禁体系起头流行起来并且根基合适各类场所各类室第商用处所，我国的智能防盗的门禁体系此刻最主要的是感应式的门禁体系如射频卡之类另有一种是生物辨认手艺的如指纹辨认、人脸辨认另有更高档的虹膜辨认等等。而智能防盗门禁系统中使用的生物识别技术中指纹识别是使用最多的也是相对其他几种更灵敏的一种识别技术。智能防盗门禁体系的将来的发展趋势首要是体系软件、一卡通应用技术、门禁控制器几个方面。智能门禁系统是整个家庭或者企业公司防护系统的重要组成部分而且现在的这方面的应用也是越来越多技术发展也是比较成熟。系统软件这方面是因为整个系统都要依赖计算机这个平台所以一个优秀的管理软件很大程度上能决定整个系统的好坏。
参考文献
[1]李海东. 硬件架构的艺术:数字电路的设计方法与技术. 机械工业出版社. 2014.3(1)
[2]龚佑红，周友兵. 数字通信技术及应用. 电子工业出版社. 2014.7(3)
[3]怯肇乾. 基于底层硬件的软件设计.北京航空航天大学出版社.2008.8
[4]闫霞.电路设计与制版——Protel DXP 2004 . 机械工业出版社. 2011.12
[5]普利斯曼Abraham I.pressman.比得斯Keith Billings.莫瑞Taylor Morey.开关电源设计(第3版). 电子工业出版社.2010.6
[6]黄智伟.电子系统的电源电路设计. 电子工业出版社.2014.5
[7]陈宏庆. 张飞碧. 袁得. 李惠君. 智能弱电工程设计与应用. 机械工业出版社.2013.11
[8]丁镇生.电子电路设计与应用手册. 电子工业出版社.2013.6
[9]谭辉. 低功耗蓝牙/智能硬件技术第一版.北京航空航天大学出版社.2016.1
[10]Stephen prata.C++ primer plus第6版中文版.人民邮电出版社.2015.6
[11]黄玉兰.物联网与云计算关键技术丛书. 人民邮电出版社.2012.12
