Fanuc0i数控加工中心工作方式PMC控制的运行与调试
摘要
本课题设计是针对于Fanuc0i数控加工中心工作方式PMC控制的运行与调试，主要研究了Fanuc0i数控加工中心工作方式的I/O 地址表、输入输出信号的控制以及转换原理等内容。课题的研究设计过程中，还用到LADDER III软件绘制工作方式PMC梯形图，然后把绘制好的程序在学校现有的机床上运行与调试。
关键词：加工中心；工作方式；PMC
Abstract
This design is for running and debugging of PMC control of machining center work way based on Fanuc 0i, the main research contents of the I/O address table, the output signal of the control input and the conversion principle of Fanuc0i CNC machining center mode. Study on the design process of this project, also used LADDER III software to draw the work mode of PMC ladder diagram, and then to draw a good program in the school of existing machine running and debugging.
Keywords: processing center, working mode, PMC
目录
摘要 I
Abstract III
目录 III
第一章 绪论 1
1.1课题的研究背景 1
1.2课题的研究内容 1
第二章 工作方式原理图设计与I/O地址的确定 2
2.1 Fanuc 0i数控加工中心工作方式 2
2.2 Fanuc 0i数控加工中心工作方式电气原理图 3
2.3 I/O地址的确定 4
第三章 FANUC LADDER III 软件的使用与PMC编程 6
3.1 LADDER III软件的启动及其基本操作 6

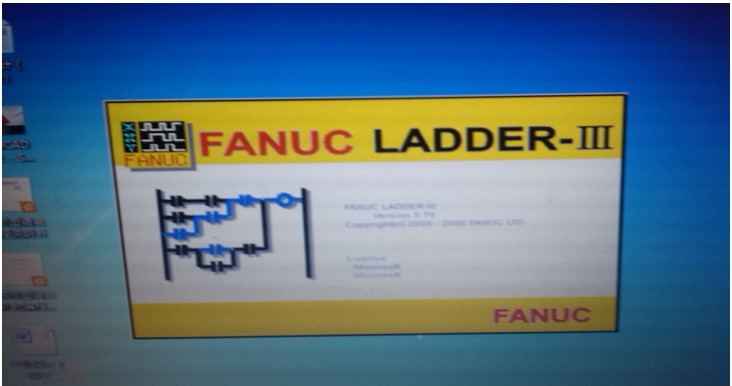

3.1.1 LADDER III软件的启动 6
3.1.2 LADDER III软件的基本操作 7
3.2 创建和编辑PMC程序 7
3.2.1新程序的创建 7
3.2.2 编辑PMC程序 8
3.3 PMC程序的编译 9
3.4 PMC程序的导出 9
3.5把导出的PMC程序转存到CF卡中 12
第四章 工作方式PMC程序的编制 13
4.1 EDIT工作方式PMC程序的编制 13
4.2 MEM工作方式PMC程序的编制 13
4.3 MDI工作方式PMC程序的编制 14
4.4 RMT工作方式PMC程序的编制 14
4.5 HND工作方式PMC程序的编制 15
4.6 RAPID工作方式PMC程序的编制 15
4.7 JOG工作方式PMC程序的编制 15
4.8 REF工作方式PMC程序的编制 16
第五章 工作方式PMC的运行与调试 17
5.1 启动机床 17
5.2 上机运行与调试 17
5.2.1 数据载入 17
5.2.2转动工作方式旋钮时梯形图的信号变化 19
5.2.3转动工作方式旋钮时I/O地址表的信号变化 20
5.3 运行调试完成后的成果展示 20
5.3.1 EDIT工作方式调试 20
5.3.2 MEM工作方式调试 21
5.3.3 MDI）工作方式调试 22
5.3.4 RMT工作方式调试 22
5.3.5 HND工作方式调试 23
5.3.6 RAPID工作方式调试 23
5.3.7 JOG工作方式调试 24
5.3.8 REF工作方式调试 25
总结 26
致谢 27
参考文献 28
第一章 绪论
数控机床是数字控制机床的简称，是一种自动化机床。它的系统能够逻辑的处理程序，转化为数控装置看得懂的表达方式。数控机床较是一种高效的自动化机床，是现代机床的发展方向。数控机床有很多种类，其中加工中心是从数控铣床发展而来的，加工中心具有自动换刀的能力，这是铣床所不具有的，在刀库中备好可能会用到的刀具，然后只要把工件装夹一次，就可以根据需要的工序选择合适的刀具。
1.1课题的研究背景
数控加工中心是由机械部分与系统部分组成的，适用于加工复杂零件。数控加工中心几乎算是应用最广泛的数控机床之一，它的综合性能是普通机床的数倍，而且可以加工出普通机床无法完成的工件。
本课题主要研究具有如此强大功能的数控加工中心有哪些工作方式，我们是怎样控制这些工作方式的转换。
1.2 课题的研究内容
本毕业设计的主要内容是：
（1）Fanuc 0i数控系统控制面板上工作方式选择旋钮的结构以及它的控制原理；
（2）Fanuc 0i数控系统工作方式选择的工作原理；
（3）建立控制面板工作方式P，PMC I/O地址表中PMC输入信号的确定，中间继电器输出信号的确定，Fanuc 0i数控系统中的方式选择信号以及其分别对应的G代码；
（4）熟悉使用LADDER III软件，LADDER III软件的界面，LADDER III软件主要功能及其作用，用LADDER III软件绘制工作方式PMC梯形图；
（5）工作方式PMC程序调试，PMC梯形图的导入，运行以及停止导入的PMC程序，I/O地址信号在工作方式转换时的信号变化，PMC梯形图在工作方式转换时的信号变化。
参考文献
1.曹智军，肖龙.数控PMC编程与调试[M]．北京：清华大学出版社，2010.
2.宋松，王悦，杨中力.图解FANUC PMC编程与应用[M]．北京：机械工业出版社，2010.
3.周兰，陈少艾.数控系统连接调试与PMC编程[M].北京：机械工业出版社，2012.
4.罗敏．FANUC数控系统PMC编程技术[M]．北京：化学工业出版社，2013.
5.FANUC 0i系列参数说明书[M]
6.FANUC 0i系列功能说明书[M]
